Phòng kỹ thuật thang máy là gì? Cách xây dựng chuẩn nhất A-Z

Trong cấu trúc tổng thể của một hệ thống thang máy, phòng kỹ thuật thang máy (hay còn gọi là phòng máy) đóng vai trò như “bộ não” điều khiển toàn bộ hoạt động vận hành. Việc xây dựng phòng máy sai kỹ thuật không chỉ gây khó khăn cho việc lắp đặt mà còn ảnh hưởng trực tiếp đến độ bền của thiết bị và an toàn của người sử dụng.

Với kinh nghiệm hơn 20 năm trong ngành, Thang Máy Gia Định sẽ chia sẻ chi tiết các thông số kỹ thuật và lưu ý “vàng” khi triển khai khu vực quan trọng này.

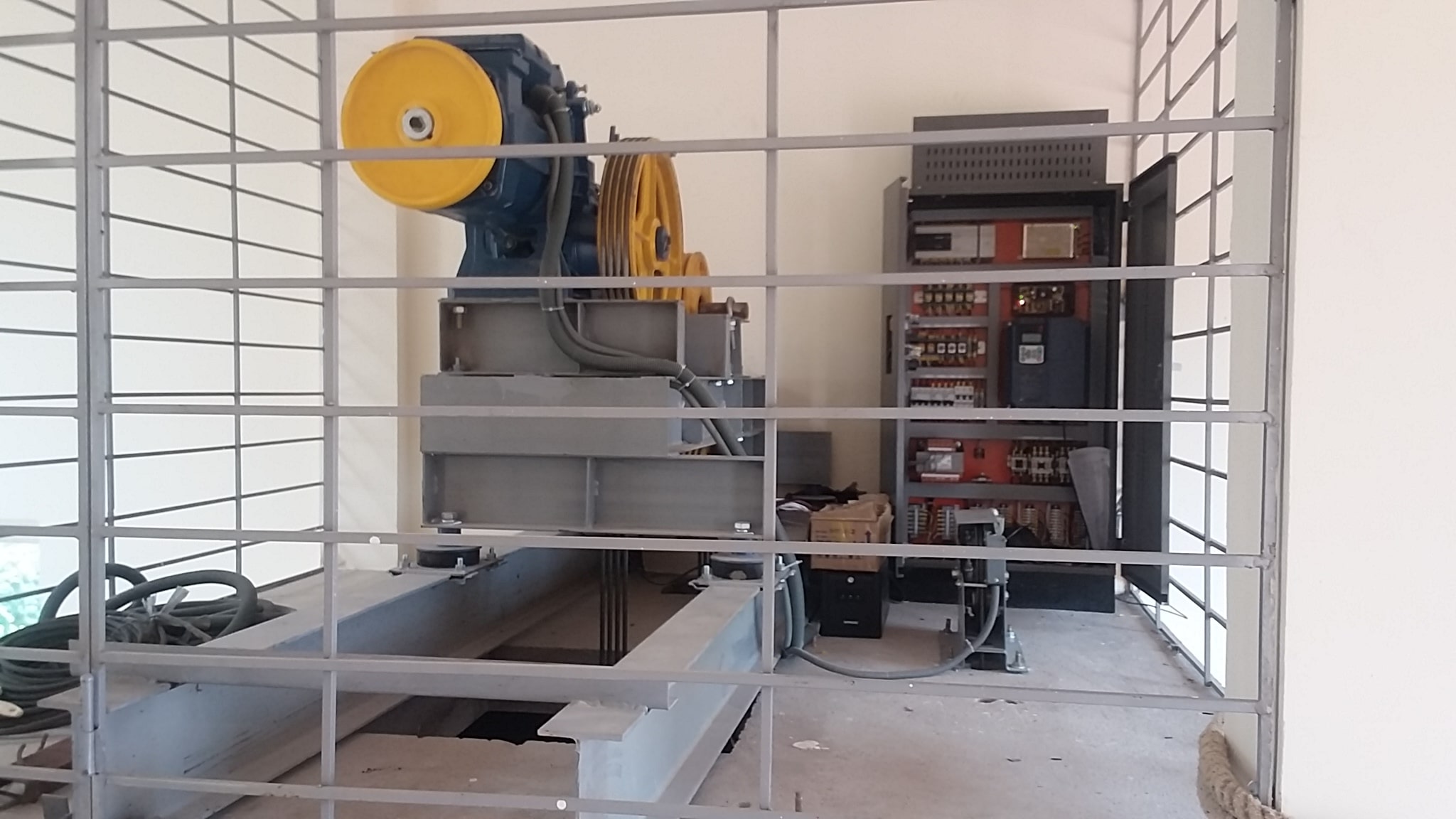

Phòng kỹ thuật thang máy là gì?

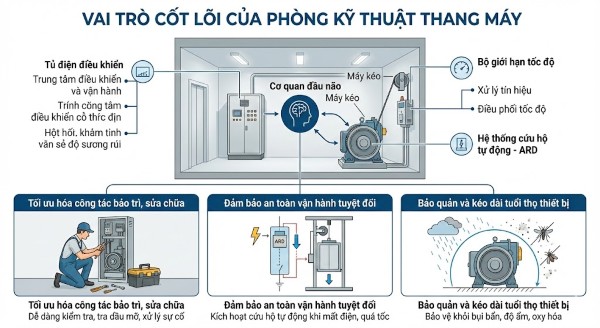

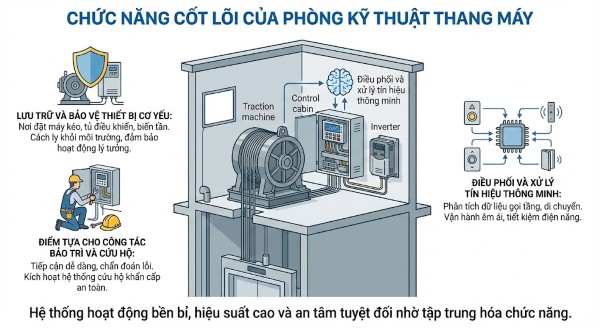

Phòng kỹ thuật thang máy (hay còn gọi là phòng máy) là không gian chuyên dụng được thiết kế nằm trên đỉnh cao nhất của hố thang. Đây được coi là “cơ quan đầu não”, nơi tập trung các thiết bị quan trọng nhất để điều khiển và duy trì hoạt động của toàn bộ hệ thống. Hiện nay, dựa trên cấu tạo kỹ thuật, thị trường chia thành hai dòng chính: thang máy có phòng máy và thang máy không phòng máy. Trong khi dòng không phòng máy là giải pháp cứu cánh cho các công trình hạn chế chiều cao tầng trên cùng (OH), thì loại có phòng máy vẫn là ưu tiên hàng đầu cho các tòa nhà cao tầng hoặc công trình có tải trọng lớn nhờ sự ổn định và thuận tiện trong bảo trì.

Tại các dòng thang máy gia đình truyền thống, phòng kỹ thuật thường được xây dựng dưới dạng một tum nhỏ phía trên sân thượng. Không gian này không chỉ đơn thuần là nơi chứa thiết bị mà còn phải đáp ứng các tiêu chuẩn khắt khe về thông thoáng và chịu lực. Cụ thể, đây là nơi lắp đặt các bộ phận cơ yếu bao gồm:

• Máy kéo (Motor): Thiết bị truyền động chính để kéo cabin di chuyển.
• Tủ điện điều khiển: Hệ thống bo mạch, biến tần điều phối tín hiệu vận hành.
• Bộ khống chế vượt tốc (Governor): Đảm bảo an toàn, ngăn chặn sự cố rơi tự do.
• Hệ thống cứu hộ tự động (ARD): Nguồn điện dự phòng giúp thang về tầng gần nhất khi mất điện.

Việc thiết kế một phòng kỹ thuật thang máy đúng quy chuẩn kỹ thuật đóng vai trò quyết định đến tuổi thọ của thiết bị. Một không gian khô ráo, kín đáo sẽ bảo vệ các linh kiện điện tử nhạy cảm khỏi tác động khắc nghiệt của thời tiết như mưa, ẩm hay nhiệt độ cao. Điều này không chỉ giúp hệ thống vận hành êm ái, bền bỉ mà còn giảm thiểu tối đa chi phí sửa chữa, thay thế linh kiện trong suốt quá trình sử dụng.

Kích thước phòng kỹ thuật thang máy tiêu chuẩn

Việc xác định kích thước phòng kỹ thuật thang máy phụ thuộc rất lớn vào tải trọng và loại máy kéo mà công trình sử dụng. Về nguyên lý, thang máy có tải trọng càng lớn thì yêu cầu máy kéo (motor) có công suất và kích thước càng to, kéo theo không gian phòng máy phải đủ rộng để bao chứa thiết bị và tạo khoảng trống thao tác cho kỹ thuật viên. Đối với các dòng thang máy gia đình, việc tính toán kích thước này cần sự chính xác tuyệt đối ngay từ bản vẽ thiết kế để tránh các xung đột về kết cấu xây dựng sau này.

Để đảm bảo hệ thống vận hành ổn định và đúng tiêu chuẩn kỹ thuật, chủ đầu tư cần lưu ý các thông số quan trọng sau:

• Chiều cao phòng máy: Được tính từ mặt sàn phòng máy đến điểm cao nhất của đỉnh tum. Thông thường, chiều cao này dao động từ 1400mm đến 1800mm tùy vào model máy kéo. Lưu ý rằng chiều cao này khác với thông số OH thang máy (Overhead) – khoảng cách từ sàn tầng trên cùng đến mặt sàn phòng kỹ thuật.
• Diện tích sàn phòng kỹ thuật: Phải được thiết kế có kích thước bằng hoặc rộng hơn kích thước thang máy (phần hố thang) để đảm bảo khả năng chịu lực của dầm và bố trí các lỗ chờ kéo cáp, lỗ thông gió chuẩn xác.
• Kích thước cửa phòng máy: Đây là hạng mục quan trọng phục vụ công tác vận chuyển linh kiện thang máy và tiếp cận thiết bị khi cần thiết. Cửa phòng máy thường được thiết kế với chiều rộng khoảng 800mm và chiều cao tối thiểu đạt 1400mm để người kỹ thuật có thể ra vào thuận tiện.

Ngoài các thông số về không gian, sàn phòng kỹ thuật phải được đổ bê tông cốt thép chắc chắn để chịu được tải trọng động của toàn bộ hệ thống cabin và đối trọng. Một phòng máy đạt chuẩn không chỉ giúp thiết bị bền bỉ hơn mà còn hỗ trợ đắc lực cho quá trình bảo trì bảo dưỡng thang máy định kỳ, giúp kỹ thuật viên dễ dàng kiểm tra các chi tiết tủ điện và máy kéo một cách an toàn, nhanh chóng.

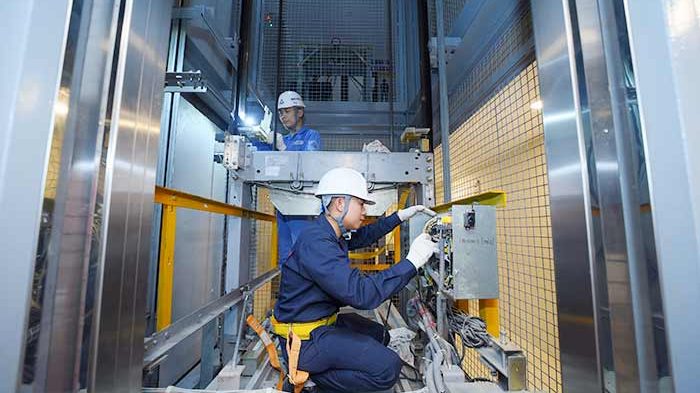

Tiêu chuẩn xây dựng phòng kỹ thuật thang máy là gì?

Việc xây dựng phòng kỹ thuật thang máy phải tuân theo các tiêu chuẩn nghiêm ngặt để đảm bảo an toàn và hiệu quả vận hành. Dưới đây là 5 tiêu chuẩn cơ bản mà bạn cần nắm rõ:

• Kích thước tối thiểu: Phòng kỹ thuật thang máy phải có diện tích đủ để đảm bảo các kỹ thuật viên có thể dễ dàng di chuyển và thao tác với các thiết bị. Diện tích phòng phải đảm bảo không gian cho việc bảo trì, bảo dưỡng mà không gây cản trở.
• Thông gió và chiếu sáng: Phòng kỹ thuật phải được thiết kế với hệ thống thông gió và chiếu sáng hợp lý. Điều này không chỉ giúp duy trì môi trường làm việc thoải mái mà còn đảm bảo thiết bị không bị hư hại do nhiệt độ quá cao hoặc độ ẩm không phù hợp.
• Lối thoát hiểm: Cần có lối thoát hiểm phù hợp để đảm bảo an toàn cho người sử dụng trong trường hợp khẩn cấp. Lối thoát phải dễ dàng tiếp cận và được bố trí hợp lý.
• Cách điện: Các thiết bị điện trong phòng kỹ thuật phải được cách điện tốt, đảm bảo không có nguy cơ rò rỉ điện. Hệ thống dây điện phải được lắp đặt đúng quy định và có khả năng chịu được tải trọng cao.
• Hệ thống báo cháy: Phòng kỹ thuật cần có hệ thống báo cháy tự động và bình chữa cháy để phòng ngừa các sự cố cháy nổ.

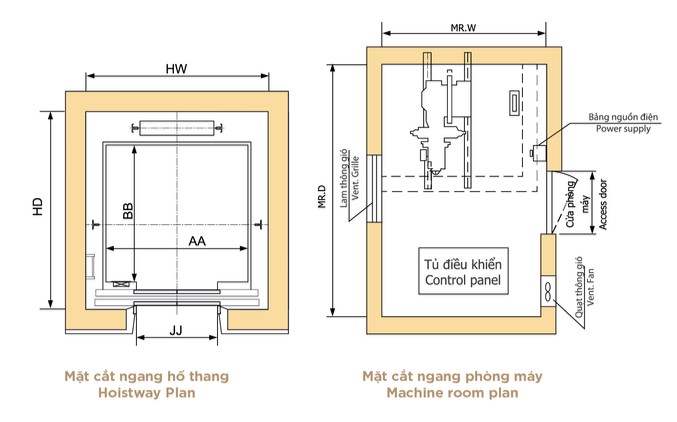

Kích thước phòng kỹ thuật thang máy chuẩn bao nhiêu?

Kích thước phòng kỹ thuật thang máy phải được thiết kế sao cho phù hợp với yêu cầu sử dụng và không gian của tòa nhà. Dưới đây là những tiêu chuẩn kích thước phòng kỹ thuật thang máy:

• Chiều cao phòng kỹ thuật: Phòng kỹ thuật thang máy cần có chiều cao tối thiểu từ 2.5m đến 3m để đảm bảo các thiết bị có thể được lắp đặt một cách dễ dàng và an toàn.
• Diện tích tối thiểu: Diện tích phòng kỹ thuật phải đủ để chứa các thiết bị điều khiển và bảo trì thang máy, với diện tích tối thiểu từ 6m² đến 10m². Tuy nhiên, nếu thang máy có công suất lớn hoặc yêu cầu bảo trì phức tạp, diện tích phòng có thể phải lớn hơn.
• Không gian di chuyển: Phòng phải có không gian đủ rộng để các kỹ thuật viên có thể dễ dàng tiếp cận, kiểm tra và sửa chữa các bộ phận của thang máy.

Những lưu ý kỹ thuật quan trọng khi thi công phòng máy thang máy

Việc xây dựng phòng kỹ thuật thang máy không chỉ đơn thuần là tạo ra một căn tum trên nóc nhà, mà đó là quá trình thiết kế một không gian chịu lực và bảo vệ thiết bị. Để hệ thống vận hành êm ái, tránh rung lắc và hỏng hóc linh kiện do nhiệt độ, chủ đầu tư và đơn vị xây dựng cần đặc biệt chú ý đến sự đồng bộ giữa kích thước hố thang máy và kết cấu sàn phòng máy. Một sai sót nhỏ trong việc đặt lỗ chờ hay tính toán dầm chịu lực cũng có thể dẫn đến việc phải đục phá, gây ảnh hưởng nghiêm trọng đến tiến độ lắp đặt thang máy thực tế.

Dưới đây là các tiêu chuẩn kỹ thuật cốt lõi cần được giám sát chặt chẽ trong quá trình thi công:

• Kết cấu hệ dầm và sàn chịu lực: Khác với sàn nhà thông thường, sàn phòng máy là nơi chịu tải trọng động rất lớn. Trọng lượng từ máy kéo, cabin và đối trọng sẽ truyền trực tiếp xuống hệ thống dầm bốn phía bao quanh mặt sàn, sau đó truyền sang cột của hố thang. Do đó, sàn bê tông phải có độ dày tiêu chuẩn và tường bao quanh thường yêu cầu độ dày ít nhất 110mm để đảm bảo tính ổn định và chống ồn.
• Bố trí lỗ chờ kỹ thuật trên sàn: Khi đổ bê tông sàn, bắt buộc phải để trống ít nhất hai lỗ kỹ thuật dựa theo bản vẽ thiết kế. Đối với các dòng thang máy gia đình, thông thường sẽ có một lỗ kích thước 200mm x 200mm dành cho cáp đối trọng và một lỗ lớn khoảng 700mm x 700mm để xỏ cáp xuống cabin, đồng thời hỗ trợ kéo các thiết bị nặng lên phòng máy.
• Lắp đặt móc treo Pa-lăng: Trên nóc phòng máy, phía trên máy kéo, cần đặt một móc treo Pa-lăng cố định vào lớp thép của trần bê tông. Chi tiết này dù nhỏ nhưng lại cực kỳ quan trọng, hỗ trợ đắc lực cho việc vận chuyển máy kéo khi thi công và phục vụ công tác thay thế linh kiện thang máy hoặc sửa chữa sau nhiều năm sử dụng.
• Hệ thống thông gió và kiểm soát nhiệt độ: Do đặc thù khí hậu nhiệt đới tại Việt Nam, máy kéo và tủ điện tỏa nhiệt rất lớn khi vận hành liên tục. Phòng máy bắt buộc phải có cửa chớp thông gió hoặc quạt hút để tản nhiệt, giữ nhiệt độ luôn dưới 40°C. Với các công trình cao tầng có tần suất sử dụng cao, việc lắp đặt điều hòa cục bộ cho phòng máy là phương án tối ưu để bảo vệ các bo mạch điện tử nhạy cảm.

Bên cạnh các yếu tố trên, chủ nhà cũng cần lưu ý đến khả năng chống thấm tuyệt đối cho sàn và tường phòng máy. Một môi trường khô ráo không chỉ ngăn chặn tình trạng chập cháy điện mà còn hỗ trợ quy trình bảo trì bảo dưỡng thang máy diễn ra an toàn, hiệu quả hơn. Việc tuân thủ nghiêm ngặt các lưu ý này sẽ giúp bạn sở hữu một hệ thống thang máy bền bỉ, an toàn và tối ưu nhất về chi phí vận hành lâu dài.

Phân loại thang máy theo yêu cầu thiết kế phòng kỹ thuật

Trong quy trình tư vấn thiết kế thang máy, việc phân loại thiết bị không chỉ dựa trên tải trọng hay công năng mà còn phụ thuộc mật thiết vào cấu trúc của khu vực kỹ thuật. Tùy vào đặc thù kiến trúc và diện tích thực tế của công trình, chủ đầu tư có thể lựa chọn một trong hai dòng sản phẩm chủ đạo sau đây, mỗi loại sẽ có những yêu cầu khắt khe riêng về không gian lắp đặt:

• Dòng thang máy có phòng máy (Machine Room): Đây là kiểu thiết kế truyền thống, trong đó phòng kỹ thuật được xây dựng tách biệt ngay trên đỉnh giếng thang (tum thang). Không gian này thường yêu cầu diện tích tối thiểu từ 4m^2 trở lên để bố trí máy kéo, tủ điện và hệ thống phanh cơ.
  • Ưu điểm vận hành: Nhờ không gian rộng rãi, các thiết bị có khả năng tản nhiệt tự nhiên tốt hơn, giúp kéo dài tuổi thọ linh kiện thang máy. Loại thang này đặc biệt phù hợp cho các tòa nhà cao tầng có tần suất sử dụng liên tục.
  • Yêu cầu kỹ thuật: Cần đảm bảo có hệ thống thông gió, tiếp địa an toàn và cửa thoát hiểm chuyên dụng. Việc bảo trì bảo dưỡng thang máy đối với dòng này cũng diễn ra thuận tiện và nhanh chóng hơn do không gian thao tác của kỹ thuật viên không bị gò bó.
• Dòng thang máy không phòng máy (Machine Room Less – MRL): Đây là giải pháp đột phá cho các công trình bị hạn chế về chiều cao tầng trên cùng (OH) hoặc nhà phố diện tích hẹp. Toàn bộ máy kéo không hộp số (Gearless) và tủ điều khiển được tích hợp gọn gàng ngay bên trong giếng thang.
  • Ưu điểm thẩm mỹ: Tiết kiệm tối đa diện tích xây dựng, giúp giữ nguyên kiến trúc nóc nhà, rất được ưa chuộng trong phân khúc thang máy gia đình cao cấp hoặc biệt thự lồng kính.
  • Yêu cầu kỹ thuật: Đòi hỏi hệ thống điều khiển phải có khả năng chống thấm và chịu nhiệt vượt trội. Đặc biệt, quá trình thi công và lắp đặt thang máy không phòng máy cần sự tỉ mỉ cao hơn, yêu cầu phải thiết kế lối tiếp cận kỹ thuật an toàn phía trên cabin để phục vụ kiểm tra định kỳ.

Việc lựa chọn phương án có hay không có phòng máy sẽ ảnh hưởng trực tiếp đến tổng mức đầu tư và chi phí vận hành lâu dài. Với các công trình đòi hỏi tính thẩm mỹ và hiện đại, thang máy không phòng máy là sự lựa chọn tối ưu; ngược lại, dòng có phòng máy sẽ mang lại sự bền bỉ và dễ dàng trong việc quản lý hệ thống kỹ thuật phức tạp.

Thang máy gia đình có cần phòng kỹ thuật không?

Việc quyết định thang máy gia đình có cần phòng kỹ thuật không phụ thuộc hoàn toàn vào giải pháp công nghệ và dòng sản phẩm mà gia chủ lựa chọn ngay từ giai đoạn thiết kế bản vẽ. Thực tế, không có một quy định bắt buộc nào về việc phải xây tum thang máy, bởi hiện nay ngành kỹ thuật đã phát triển các dòng máy kéo không hộp số cực kỳ nhỏ gọn. Tuy nhiên, sự lựa chọn này cần được cân nhắc dựa trên sự cân bằng giữa yếu tố thẩm mỹ nóc nhà, diện tích xây dựng và đặc biệt là kích thước hố thang thực tế của công trình.

Tùy vào điều kiện không gian, bạn có thể lựa chọn một trong hai phương án thi công phổ biến sau đây để tối ưu hóa hiệu quả sử dụng:

• Lựa chọn có xây phòng kỹ thuật: Phương án này áp dụng cho dòng thang máy gia đình có phòng máy truyền thống. Đây là giải pháp lý tưởng cho những công trình có diện tích sân thượng thoải mái, không bị khống chế bởi quy hoạch chiều cao tầng. Ưu điểm lớn nhất của phương án này là hệ thống máy kéo được đặt tại không gian riêng biệt, giúp tản nhiệt tự nhiên cực tốt và tạo điều kiện vô cùng thuận lợi cho kỹ thuật viên trong quá trình bảo trì bảo dưỡng thang máy định kỳ.
• Lựa chọn không cần phòng kỹ thuật: Đây là xu hướng đang rất được ưa chuộng tại các khu vực đô thị hoặc nhà phố hiện đại. Dòng thang máy không phòng máy sử dụng máy kéo đặt gọn ngay trong giếng thang, giúp loại bỏ hoàn toàn việc xây dựng tum thang máy cồng kềnh. Giải pháp này không chỉ giúp gia chủ tiết kiệm đáng kể chi phí xây dựng mà còn là lựa chọn “cứu cánh” cho những ngôi nhà bị giới hạn chiều cao tầng trên cùng (OH) nhưng vẫn muốn sở hữu một thiết bị di chuyển đẳng cấp.

Nhìn chung, việc có hay không có phòng máy không ảnh hưởng đến độ an toàn của thang nếu được thực hiện bởi đơn vị lắp đặt thang máy uy tín. Nếu ưu tiên của bạn là sự tối giản diện tích và tính hiện đại, dòng không phòng máy là lựa chọn số 1. Ngược lại, nếu bạn muốn một hệ thống vận hành theo kiểu “nồi đồng cối đá” và thuận tiện cho việc xử lý kỹ thuật lâu dài, phương án xây dựng phòng máy vẫn mang lại những giá trị sử dụng vô cùng ổn định và bền bỉ theo thời gian.

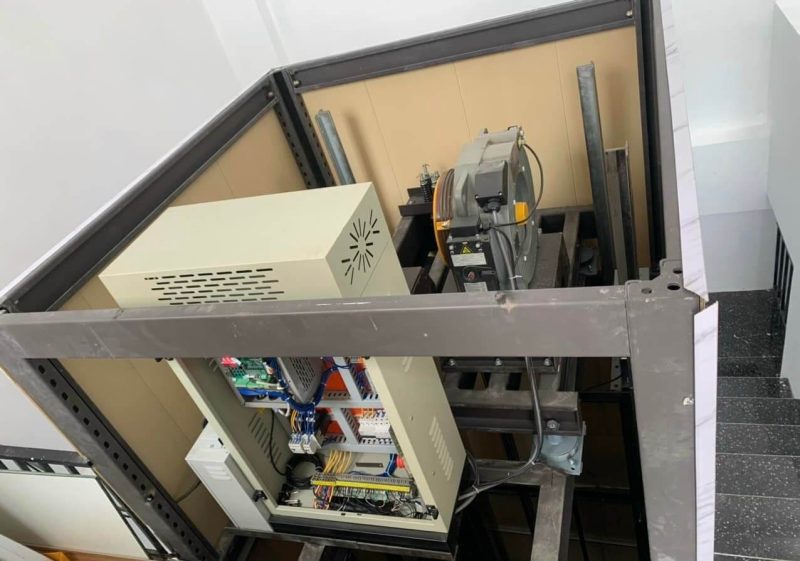

Chi phí xây dựng phòng kỹ thuật thang máy và các yếu tố ảnh hưởng

Việc dự toán chi phí xây dựng phòng kỹ thuật thang máy là bước chuẩn bị tài chính quan trọng, ảnh hưởng trực tiếp đến tổng ngân sách lắp đặt thang máy của mỗi công trình. Thực tế, khoản chi phí này không cố định mà có sự biến động lớn tùy thuộc vào đặc thù kiến trúc, loại hình thang máy (liên doanh hay nhập khẩu) và yêu cầu kỹ thuật riêng của từng chủ đầu tư. Trung bình, mức đầu tư để hoàn thiện phần thô và kết cấu cho một phòng máy đạt chuẩn thường dao động từ 15 – 50 triệu đồng, chưa bao gồm các hạng mục như hệ thống điện nguồn, quạt thông gió hay các thiết bị cơ khí chuyên dụng.

Để có sự chuẩn bị tốt nhất, quý khách hàng cần lưu ý các yếu tố cốt lõi cấu thành nên đơn giá xây dựng sau đây:

• Diện tích và chiều cao thi công: Tùy thuộc vào kích thước thang máy và tải trọng mà phòng máy sẽ có diện tích tương ứng. Thang máy có tải trọng càng lớn, yêu cầu về không gian chứa máy kéo và tủ điện càng cao, dẫn đến chi phí vật tư và nhân công xây dựng tăng thêm.
• Kết cấu hệ dầm chịu lực: Đây là hạng mục quan trọng nhất đòi hỏi kỹ thuật cao. Sàn phòng máy phải được đổ bê tông cốt thép dày với hệ dầm bốn phía bao quanh để chịu toàn bộ tải trọng của cabin và đối trọng, do đó chi phí này thường cao hơn so với việc xây dựng các phòng chức năng thông thường.
• Vị trí và điều kiện thi công: Việc vận chuyển vật liệu xây dựng (gạch, cát, đá, xi măng) lên tầng cao nhất của tòa nhà thường phát sinh thêm chi phí nhân công vận chuyển, đặc biệt là đối với các công trình nhà phố nằm trong hẻm nhỏ hoặc công trình cải tạo.
• Yêu cầu về tiện ích đi kèm: Một phòng máy đúng chuẩn cần có hệ thống chống thấm sàn tuyệt đối, cửa thông gió và móc treo Pa-lăng để phục vụ công tác sửa chữa, bảo trì bảo dưỡng thang máy sau này.

Phòng kỹ thuật thang máy là yếu tố quan trọng để đảm bảo an toàn và hiệu quả trong quá trình vận hành thang máy. Việc xây dựng phòng kỹ thuật đúng chuẩn, với các tiêu chuẩn về kích thước, vật liệu và thiết kế hợp lý, sẽ giúp tăng tuổi thọ của thang máy và giảm thiểu sự cố trong quá trình sử dụng. Hy vọng qua bài viết này, bạn sẽ hiểu rõ hơn về các yêu cầu khi xây dựng phòng kỹ thuật thang máy và các yếu tố cần lưu ý để có một phòng kỹ thuật thang máy hoàn hảo cho công trình của mình. Hãy liên hệ với chúng tôi tại Thangmaygiadinh.net.vn để được tư vấn và hỗ trợ tốt nhất trong việc lắp đặt thang máy và xây dựng phòng kỹ thuật thang máy chuẩn.
