Kích thước thang máy nhỏ nhất thường bắt đầu từ các dòng thang máy mini có tải trọng khoảng 160kg, được thiết kế chuyên biệt cho 1 đến 2 người sử dụng. Sự quan tâm đến các giải pháp thang máy “siêu nhỏ” này đang ngày càng gia tăng, đặc biệt trong bối cảnh đô thị hóa mạnh mẽ khiến diện tích xây dựng, nhất là tại các thành phố lớn, ngày càng bị thu hẹp. Đối với các công trình nhà ở tư nhân, nhà phố hay các công trình cải tạo, việc lựa chọn kích thước thang máy nhỏ nhất không chỉ là một bài toán về tối ưu hóa không gian sàn mà còn là giải pháp then chốt để đảm bảo sự tiện nghi, an toàn cho việc di chuyển và nâng cao đáng kể giá trị của bất động sản.
Bài viết này sẽ phân tích chi tiết các loại kích thước thang máy nhỏ nhất hiện có, phân loại theo tải trọng phổ biến và các công nghệ đặc thù như thủy lực, trục vít, đồng thời làm rõ các tiêu chuẩn kỹ thuật bắt buộc phải tuân thủ khi thi công.

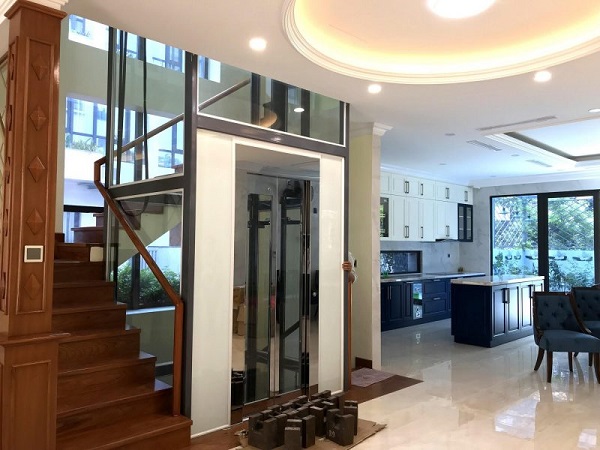

Thang Máy Mini 160kg (2 người)
Đây là một trong những lựa chọn có kích thước thang máy nhỏ nhất trên thị trường hiện nay, được thiết kế đặc biệt cho nhu cầu di chuyển của 1 đến 2 người. Với tải trọng định mức 160kg, giải pháp này trở nên lý tưởng cho các công trình nhà ở tư nhân có diện tích cực kỳ hạn chế hoặc các ngôi nhà cũ cần cải tạo mà việc bố trí không gian cho giếng thang là một thách thức kỹ thuật lớn.
Thông số kỹ thuật của dòng thang này yêu cầu kích thước giếng thang (hố thang) chỉ khoảng 1.300mm (rộng) × 1.100mm (sâu), tương đương tổng diện tích chiếm dụng trên mặt sàn chỉ xấp xỉ 1,43m². Bên trong, kích thước cabin thực tế sử dụng (thông thủy) đạt 800mm × 800mm × 2.100mm (cao), một không gian vừa đủ cho hai người trưởng thành đứng. Mặc dù vô cùng nhỏ gọn, loại thang máy này vẫn có thể duy trì tốc độ di chuyển tiêu chuẩn 45m/phút, đảm bảo hiệu suất vận hành. Đây được xem là phương án có chi phí lắp đặt thấp nhất, phù hợp nhất cho các gia đình ít thành viên cần một giải pháp di chuyển cơ bản và tiện lợi giữa các tầng.
Thang Máy Mini 220kg (3 người)
Ở mức tải trọng 220kg, thang máy mini cho phép 3 người di chuyển đồng thời, cung cấp một sự cân bằng tối ưu giữa việc tiết kiệm diện tích và việc đảm bảo sự thoải mái cơ bản trong quá trình sử dụng. Đây là lựa chọn rất phổ biến cho các hộ gia đình nhỏ hoặc các công trình có mật độ di chuyển không quá cao. Để lắp đặt dòng thang này, kích thước giếng thang tiêu chuẩn được yêu cầu là 1.400mm (rộng) × 1.400mm (sâu), chiếm diện tích sàn tổng cộng khoảng 1,96m².
Kích thước cabin thông thủy cũng được mở rộng hơn đáng kể so với loại 160kg, thường đạt 1.050mm × 900mm × 2.100mm (cao). Không gian cabin lớn hơn một chút này tạo ra sự thoải mái rõ rệt, không gây cảm giác chật chội và thuận tiện hơn khi cần di chuyển cùng các đồ đạc cá nhân nhỏ. Tương tự như dòng thang 160kg, tốc độ di chuyển tiêu chuẩn vẫn được duy trì ở mức 45m/phút, đáp ứng tốt nhu cầu đi lại hàng ngày trong gia đình.

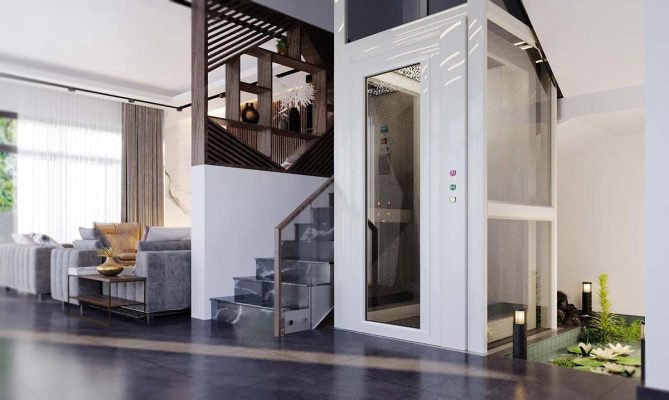

Thang Máy Mini 300kg (4 người)
Với khả năng phục vụ đồng thời 4 thành viên, thang máy mini tải trọng 300kg là một lựa chọn cân đối và hiệu quả, đặc biệt khi gia đình có đông người hơn hoặc thường xuyên có khách. Một ưu điểm của dòng thang này là nhiều mẫu thiết kế vẫn có thể được lắp đặt trong kích thước giếng thang tương đương với loại 220kg, tức là 1.400mm × 1.400mm (diện tích ~1,96m²), nhờ vào việc tối ưu hóa thiết kế đối trọng và hệ thống truyền động.
Kích thước cabin của dòng thang 300kg này thường là 1.000mm (rộng) × 800mm (sâu) × 2.300mm (cao). Tùy thuộc vào công nghệ sử dụng (như cáp kéo có đối trọng, cáp kéo không đối trọng, hoặc thủy lực), tốc độ của thang có thể dao động trong khoảng 20-30m/phút. Mức tải trọng này bắt đầu cho phép sự linh hoạt cao hơn trong sử dụng, đáp ứng nhu cầu của phần lớn các hộ gia đình đa thế hệ hiện nay.
Thang Máy Mini 450kg (5-6 người)
Khi nhu cầu sử dụng thường xuyên vượt quá 4 người, dòng thang máy 450kg được coi là giới hạn tải trọng cao nhất nhưng vẫn được xếp vào phân khúc “mini” dành cho gia đình. Loại thang này có khả năng phục vụ thoải mái từ 5 đến 6 người cùng một lúc, giải quyết bài toán di chuyển cho các gia đình lớn. Tất nhiên, việc tăng tải trọng đồng nghĩa với việc đòi hỏi diện tích giếng thang cũng phải tăng lên, với kích thước yêu cầu tối thiểu là 1.650mm (rộng) × 1.550mm (sâu), tương đương khoảng 2,56m² diện tích sàn. Bù lại, không gian cabin vô cùng rộng rãi, đạt 1.200mm × 1.100mm × 2.100mm (cao).
Kích thước này không chỉ mang lại sự thoải mái khi chở đủ tải mà còn đủ không gian để vận chuyển các vật dụng lớn hơn. Đặc biệt, với chiều rộng cabin 1.100mm, nhiều mẫu thang 450kg có thể đáp ứng tiêu chuẩn cho xe lăn (tùy thuộc vào thiết kế cửa và chiều rộng cửa mở), khiến nó trở thành lựa chọn đa dụng và mang tính tương lai nhất trong các dòng thang máy nhỏ.

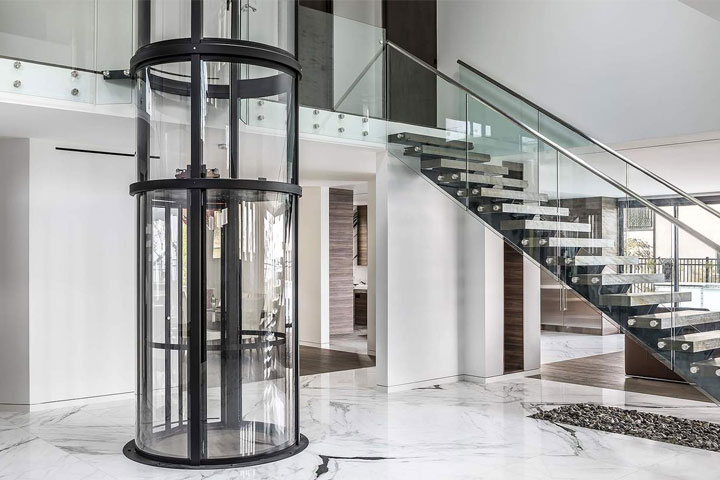

Thang Máy Thủy Lực Mini (600mm × 600mm)
Đối với các công trình cải tạo mà diện tích là yếu tố xa xỉ và kết cấu hiện trạng bị hạn chế nghiêm trọng, thang máy thủy lực mini cung cấp một giải pháp kỹ thuật gần như không thể thay thế. Điểm độc đáo của công nghệ này là khả năng tùy biến với kích thước cabin siêu nhỏ, với mẫu nhỏ nhất chỉ cần không gian 600mm × 600mm, vừa đủ cho một người di chuyển. Lợi thế kỹ thuật lớn nhất của thang máy thủy lực là không yêu cầu hố pit sâu (thậm chí có thể lắp đặt không cần hố pit, chỉ cần nâng một bậc sàn nhỏ) và hoàn toàn không cần phòng máy ở phía trên đỉnh giếng thang.
Hệ thống pít-tông thủy lực sẽ đẩy cabin di chuyển từ bên dưới, giúp việc lắp đặt trở nên vô cùng linh hoạt ở mọi vị trí, như giữa cầu thang bộ, góc nhà, hoặc thậm chí là ngoài trời. Đây là giải pháp lý tưởng cho những ngôi nhà cũ, nhà trong ngõ hẹp muốn thêm phương tiện di chuyển mà không thể đục phá hay thay đổi kết cấu quá nhiều.
Thang Máy Trục Vít Mini (1.100mm × 1.100mm tối thiểu)
Công nghệ trục vít là một lựa chọn cao cấp khác cho phân khúc thang máy gia đình siêu nhỏ, nổi bật nhờ cơ chế vận hành đặc biệt an toàn và sự êm ái vượt trội. Kích thước giếng thang tối thiểu cho thang máy trục vít mini có thể chỉ từ 1.100mm × 1.100mm, chiếm diện tích sàn rất nhỏ. Dòng thang này thường có các mức tải trọng từ 250kg đến 400kg. Đặc điểm cốt lõi của công nghệ này là hệ thống truyền động bằng một trục vít lớn và đai ốc, giúp cabin di chuyển lên xuống.
Mặc dù tốc độ khá chậm (chỉ khoảng 0,15m/s), nó lại mang đến độ an toàn gần như tuyệt đối, loại bỏ hoàn toàn nguy cơ rơi tự do ngay cả khi có sự cố. Tương tự thang thủy lực, thang máy trục vít cũng có yêu cầu hố pit cực kỳ nông, thường chỉ từ 50mm đến 100mm, và không cần phòng máy, khiến nó trở thành một giải pháp ưu việt cho nhà cải tạo và những chủ đầu tư ưu tiên sự yên tĩnh và an toàn tối đa.
Tiêu chuẩn kỹ thuật và quy định khi thi công thang máy kích thước nhỏ
Việc lắp đặt thang máy, dù với kích thước nhỏ nhất, vẫn là một hạng mục kỹ thuật phức tạp, liên quan trực tiếp đến an toàn tài sản và tính mạng con người. Do đó, tất cả phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và quy định an toàn của Việt Nam. Dưới đây là các quy chuẩn và yêu cầu cốt lõi mà mọi gia chủ và đơn vị thi công phải nắm vững.
Tiêu Chuẩn Chính Áp Dụng
Hệ thống thang máy gia đình tại Việt Nam phải tuân thủ một hệ thống tiêu chuẩn và quy chuẩn chặt chẽ, bao gồm:
-
TCVN 6395:2008: Tiêu chuẩn quan trọng nhất, quy định các yêu cầu an toàn về cấu tạo và lắp đặt cho thang máy điện gia đình.
-
TCVN 5744:1993: Các yêu cầu an toàn chung trong việc lắp đặt và sử dụng thang máy.
-
TCVN 5866:1995: Yêu cầu an toàn về cơ cấu cơ khí, bao gồm bộ khống chế vận tốc, phanh an toàn và cơ cấu giảm chấn.
-
QCVN 32:2018/BLĐTBXH & QCVN 02:2019/BLĐTBXH: Các quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với thang máy gia đình và các loại thang máy khác.
-
TCVN 7628-1:2007: Quy định cụ thể về kích thước bên trong cabin thang máy.

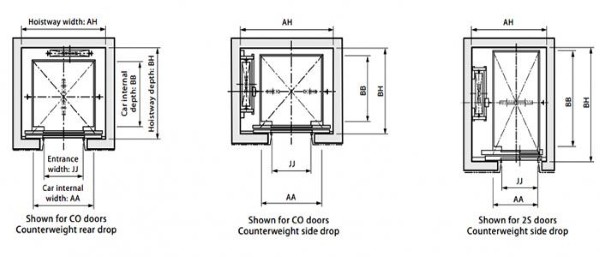

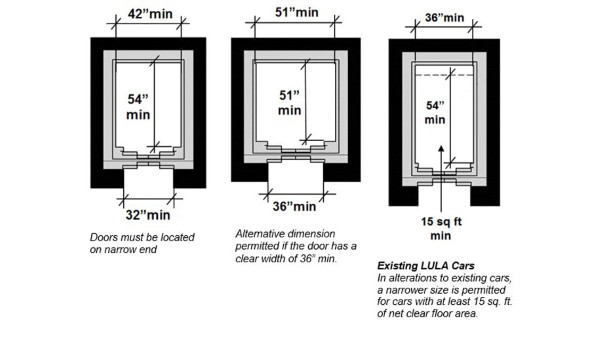

Yêu Cầu Kỹ Thuật Kích Thước Cabin và Hố Thang
Các quy chuẩn đặt ra những giới hạn rõ ràng về kích thước để đảm bảo an toàn:
-
Diện tích sàn cabin tối đa không được lớn hơn 1.6 m².
-
Kích thước của bất kỳ cạnh nào trong cabin cũng không được nhỏ hơn 600mm.
-
Hành trình di chuyển tối đa của thang máy gia đình không được vượt quá 15m.
-
Chiều cao cửa thang máy tối thiểu phải đạt 1850mm.
-
Chiều cao thông thủy bên trong cabin không được nhỏ hơn 2m.
-
Dung sai kích thước hố thang khi thi công là rất nhỏ, chỉ được phép sai lệch ±25mm cho 20 tầng đầu tiên.
Yêu Cầu Tải Trọng và Phòng Máy
-
Tải trọng: Tải trọng tối thiểu của thang máy phải là 115kg và không được nhỏ hơn 200kg/m² diện tích sàn cabin. Các mức tải trọng mini phổ biến là 200-300kg (2-3 người) và 350-450kg (5-7 người).
-
Phòng máy (Đối với thang có phòng máy): Kích thước phòng máy tối thiểu phải bằng kích thước hố thang. Chiều cao phòng máy tối thiểu là 1500mm (cho tải 250-350kg) hoặc 1600mm (cho tải 450kg trở lên), và nhiệt độ bên trong phải duy trì từ 5°C đến 40°C.
Yêu Cầu An Toàn và Kiểm Định
-
Thiết bị an toàn: Bắt buộc phải có các cơ cấu như phanh an toàn, bộ khống chế vượt tốc, cảm biến chống kẹt cửa (photocell) và hệ thống cứu hộ tự động (ARD) để đưa thang về tầng gần nhất khi mất điện.
-
Kiểm định: Thang máy phải được kiểm định lần đầu ngay sau khi lắp đặt và trước khi đưa vào sử dụng. Sau đó, kiểm định định kỳ mỗi 3 năm/lần. Đối với thang máy ở các khu vực công cộng (chung cư, bệnh viện) hoặc thang đã sử dụng trên 15 năm, chu kỳ kiểm định sẽ ngắn hơn (1-2 năm/lần).
-
Nghiệm thu: Quá trình nghiệm thu cuối cùng sẽ kiểm tra toàn bộ các thông số vận hành, bao gồm tải trọng, tốc độ, độ chính xác khi dừng tầng và sự hoạt động của tất cả các thiết bị an toàn.
Kết luận
Việc lựa chọn kích thước thang máy nhỏ nhất đòi hỏi sự cân bằng tinh tế giữa nhiều yếu tố: tối ưu hóa diện tích sàn, đáp ứng nhu cầu sử dụng thực tế và tuân thủ tuyệt đối các tiêu chuẩn an toàn kỹ thuật. Từ các dòng thang máy mini 160kg siêu tiết kiệm không gian cho nhà cải tạo, đến các giải pháp công nghệ tiên tiến như thủy lực hay trục vít không cần hố pit, thị trường hiện nay cung cấp đa dạng phương án phù hợp với hầu hết mọi điều kiện công trình. Điều quan trọng nhất là chủ đầu tư phải hiểu rõ các quy định về tải trọng, kích thước cabin và các yêu cầu an toàn để đảm bảo hệ thống vận hành bền bỉ và đáng tin cậy.
Để được tư vấn chi tiết về giải pháp thang máy mini, thang máy gia đình phù hợp nhất với điều kiện thực tế của công trình, quý khách vui lòng liên hệ với các chuyên gia kỹ thuật của chúng tôi tại thangmaygiadinh.net.vn.
