Kích thước thang máy lồng kính luôn là vấn đề được nhiều khách hàng đặc biệt quan tâm khi có nhu cầu lắp đặt thiết bị này. Bởi vì, việc chọn lựa kích thước phù hợp không chỉ ảnh hưởng đến tính thẩm mỹ, an toàn mà còn quyết định đến hiệu quả sử dụng và khả năng tích hợp không gian nội thất của công trình. Trong bài viết này, chúng tôi sẽ đi sâu vào các yếu tố cần biết về kích thước thang máy lồng kính, giúp bạn có những lựa chọn chính xác nhất cho dự án của mình.
Thang máy lồng kính là gì? Tại sao kích thước lại quan trọng?
Thang máy lồng kính là loại thang máy sử dụng khung lồng làm bằng kính cường lực hoặc kính chịu lực, giúp tạo cảm giác trong suốt, mở rộng không gian, đem lại vẻ đẹp hiện đại và tinh tế cho công trình. Đây là loại thang máy phổ biến trong các tòa nhà cao tầng, trung tâm thương mại, khách sạn, và căn hộ cao cấp.
Kích thước thang máy lồng kính đóng vai trò then chốt trong việc đảm bảo hoạt động trơn tru cũng như phù hợp với diện tích của công trình. Nếu kích thước quá lớn hoặc quá nhỏ đều gây ra những bất tiện trong quá trình thi công và vận hành. Chính vì vậy, việc xác định đúng kích thước thang máy lồng kính là điều vô cùng cần thiết ngay từ đầu.
Ưu điểm của thang máy vách kính trong tối ưu không gian
Thang máy lồng kính giúp tối ưu diện tích, tạo cảm giác rộng rãi, thoáng đãng hơn cho không gian nội thất nhờ vào các mặt kính trong suốt. Đặc biệt trong các không gian hạn chế về diện tích, việc sử dụng kính giúp mở rộng tầm nhìn, giảm cảm giác chật chội.
Tầm quan trọng của việc chọn đúng kích thước hố thang ngay từ đầu
Chọn đúng kích thước hố thang chính xác từ đầu sẽ giúp quá trình thi công thuận lợi, giảm thiểu chi phí phát sinh và đảm bảo an toàn tuyệt đối. Không chỉ ảnh hưởng tới máy móc, thiết kế, mà còn quyết định tới khả năng nâng tải, vận hành và bảo trì về sau.
Phân loại kích thước thang máy lồng kính theo tải trọng
Trong quá trình thiết kế và lắp đặt thang máy, tải trọng là yếu tố quan trọng quyết định đến kích thước thang máy lồng kính. Khi xác định đúng tải trọng sử dụng, việc lựa chọn kích thước cabin, diện tích hố thang và kết cấu khung kính sẽ trở nên chính xác hơn, từ đó đảm bảo an toàn vận hành, tối ưu không gian và đáp ứng nhu cầu sử dụng thực tế.
Dưới đây là các kích thước thang máy lồng kính phổ biến được phân loại theo từng mức tải trọng.
Kích thước thang máy lồng kính mini 200kg – 250kg
Đây là dòng thang máy có kích thước thang máy lồng kính nhỏ gọn, thường được lắp đặt trong nhà phố, biệt thự diện tích hạn chế hoặc các công trình cải tạo. Loại thang này phục vụ nhu cầu di chuyển của 2–3 người mỗi lần, giúp tiết kiệm diện tích xây dựng.
Thông số điển hình:
| Thông số | Giá trị tham khảo |
|---|---|
| Kích thước cabin | 0.60m x 0.70m x 2.00m |
| Tải trọng | 200kg – 250kg |
| Số người | 2 – 3 người |
| Công trình phù hợp | Nhà phố nhỏ, căn hộ gia đình |
Kích thước thang máy lồng kính 350kg
Đây là mẫu kích thước thang máy lồng kính phổ biến nhất trong các công trình nhà ở hiện nay. Cabin có diện tích vừa phải, đủ rộng để 3–5 người sử dụng cùng lúc, mang lại sự thoải mái khi di chuyển giữa các tầng.
Thông số tiêu chuẩn:
| Thông số | Giá trị tham khảo |
|---|---|
| Kích thước cabin | Khoảng 1.00m x 1.00m x 2.20m |
| Tải trọng | 350kg |
| Số người | 4 – 5 người |
| Công trình phù hợp | Nhà phố, biệt thự, văn phòng nhỏ |
Kích thước thang máy lồng kính 450kg – 630kg
Với các công trình có mật độ sử dụng cao, việc lựa chọn kích thước thang máy lồng kính lớn hơn là cần thiết. Dòng thang máy tải trọng từ 450kg đến 630kg thường được lắp đặt tại khách sạn, trung tâm thương mại, nhà hàng hoặc chung cư cao cấp.
Thông số điển hình:
| Thông số | Giá trị tham khảo |
|---|---|
| Kích thước cabin | 1.20m x 1.20m – 1.50m x 1.50m |
| Tải trọng | 450kg – 630kg |
| Số người | 6 – 8 người |
| Công trình phù hợp | Khách sạn, trung tâm thương mại, chung cư |
Việc lựa chọn đúng kích thước thang máy lồng kính theo tải trọng không chỉ giúp tối ưu không gian lắp đặt mà còn đảm bảo độ an toàn, độ bền và hiệu suất vận hành của thang máy trong thời gian dài. Vì vậy, trước khi lắp đặt, cần khảo sát kỹ hiện trạng công trình để xác định kích thước phù hợp nhất.

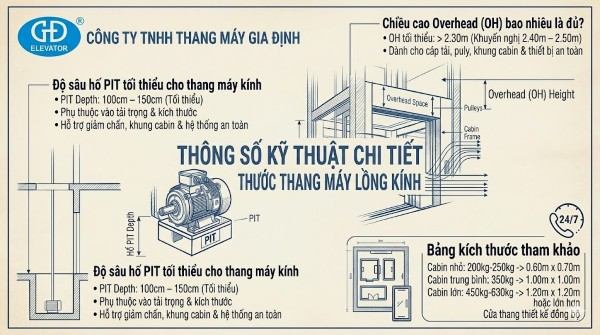

Thông số kỹ thuật chi tiết của thang máy lồng kính
Để lựa chọn kích thước thang máy lồng kính phù hợp với công trình, người thiết kế cần nắm rõ các thông số kỹ thuật quan trọng như độ sâu hố PIT, chiều cao OH (Overhead), kích thước cabin và kích thước cửa thang. Những thông số này quyết định trực tiếp đến khả năng vận hành, mức độ an toàn và sự phù hợp với kết cấu công trình.
Độ sâu hố PIT tối thiểu cho thang máy kính
Hố PIT là phần không gian nằm phía dưới đáy hố thang, có nhiệm vụ chứa các thiết bị như giảm chấn, khung đáy cabin và hệ thống an toàn. Đây là khu vực quan trọng giúp bảo vệ cabin khi thang đi xuống điểm thấp nhất.
- Độ sâu PIT tối thiểu: khoảng 100cm – 150cm
- Phụ thuộc vào tải trọng và kích thước thang máy lồng kính
- Thang tải trọng lớn thường cần PIT sâu hơn để đảm bảo an toàn
Việc thiết kế đúng chiều sâu PIT giúp thang máy hoạt động ổn định và đáp ứng các tiêu chuẩn kỹ thuật trong quá trình vận hành.
Chiều cao Overhead (OH) bao nhiêu là đủ?
Overhead (OH) là khoảng không gian tính từ sàn tầng trên cùng đến trần hố thang. Đây là khu vực dành cho các bộ phận như cáp tải, puly, khung cabin và thiết bị an toàn.
- Chiều cao OH tối thiểu: khoảng 2.30m
- Khuyến nghị: 2.40m – 2.50m để đảm bảo vận hành ổn định
- Công trình có kích thước thang máy lồng kính lớn thường cần OH cao hơn
Nếu chiều cao OH không đủ, thang máy có thể gặp khó khăn trong quá trình lắp đặt hoặc vận hành.
Kích thước Cabin và cửa thang lồng kính
Kích thước cabin là yếu tố quan trọng trong việc xác định kích thước thang máy lồng kính, bởi nó ảnh hưởng trực tiếp đến tải trọng và số người sử dụng.
| Loại cabin | Tải trọng | Kích thước cabin tham khảo |
|---|---|---|
| Cabin nhỏ | 200kg – 250kg | 0.60m x 0.70m |
| Cabin trung bình | 350kg | 1.00m x 1.00m |
| Cabin lớn | 450kg – 630kg | 1.20m x 1.20m hoặc lớn hơn |
Cửa thang kính thường được thiết kế đồng bộ với cabin để đảm bảo lối ra vào thuận tiện và tăng tính thẩm mỹ cho công trình. Ngoài ra, việc lựa chọn đúng kích thước thang máy lồng kính sẽ giúp tối ưu không gian sử dụng, đảm bảo lưu thông dễ dàng và nâng cao trải nghiệm khi sử dụng thang máy.

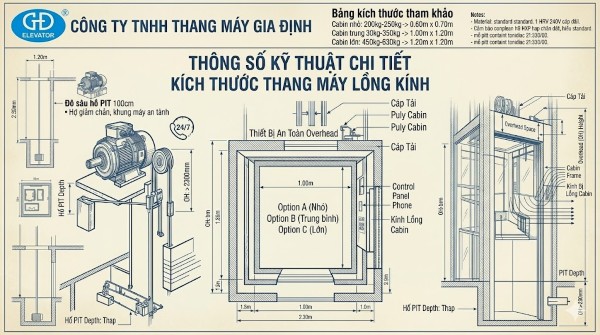

Bản vẽ kỹ thuật thang máy lồng kính điển hình
Trong quá trình thiết kế và thi công, bản vẽ kỹ thuật đóng vai trò quan trọng để xác định chính xác kích thước thang máy lồng kính và đảm bảo hệ thống vận hành ổn định. Bản vẽ thể hiện đầy đủ các thông số kỹ thuật cần thiết, giúp đội ngũ kỹ thuật và thi công triển khai đúng theo tiêu chuẩn.
Thông thường, bản vẽ kỹ thuật thang máy lồng kính sẽ thể hiện chi tiết các hạng mục sau:
- Kích thước cabin: Bao gồm chiều rộng, chiều sâu và chiều cao cabin, đảm bảo phù hợp với tải trọng thiết kế.
- Kích thước hố thang: Xác định diện tích hố thang, khoảng cách tường và vị trí lắp đặt kết cấu kính.
- Hệ thống ray dẫn hướng: Bố trí ray trượt cho cabin và đối trọng để đảm bảo thang di chuyển ổn định.
- Hệ thống điện và tủ điều khiển: Thể hiện sơ đồ cấp điện, vị trí tủ điều khiển và hệ thống an toàn.
- Các chi tiết kết cấu: Bao gồm khung thép, vị trí lắp kính cường lực, cửa tầng và các phụ kiện liên quan.
Việc thiết kế chi tiết dựa trên bản vẽ giúp đảm bảo độ chính xác của kích thước thang máy lồng kính, đồng thời hạn chế tối đa sai sót trong quá trình thi công. Nhờ đó, công trình không chỉ đáp ứng các tiêu chuẩn kỹ thuật và an toàn, mà còn đạt được tính thẩm mỹ cao, đặc biệt với các công trình biệt thự, khách sạn hoặc trung tâm thương mại.
Để đạt hiệu quả tốt nhất, kiến trúc sư và kỹ sư thang máy cần phối hợp chặt chẽ, đảm bảo các thông số thiết kế phù hợp với kết cấu thực tế của công trình và điều kiện lắp đặt. Điều này giúp quá trình thi công diễn ra thuận lợi và tối ưu hiệu suất vận hành của thang máy sau khi đưa vào sử dụng.

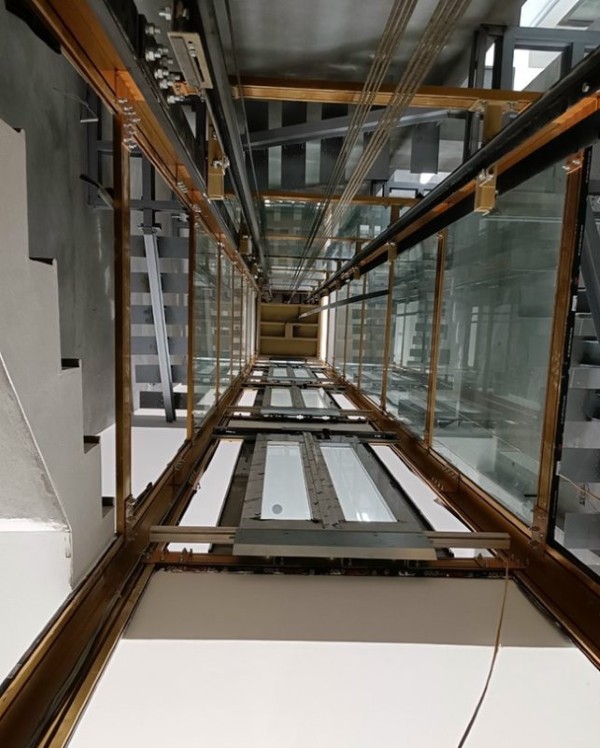

Lưu ý khi thi công hố thang máy lồng kính
Thi công hố thang là bước quan trọng ảnh hưởng trực tiếp đến độ an toàn, tính ổn định và tuổi thọ của thang máy. Trong quá trình xây dựng, việc đảm bảo đúng kích thước thang máy lồng kính theo thiết kế kỹ thuật sẽ giúp quá trình lắp đặt thiết bị diễn ra thuận lợi và hạn chế các chi phí phát sinh.
Dưới đây là những lưu ý quan trọng khi thi công hố thang máy lồng kính:
- Đảm bảo đúng kích thước theo bản vẽ kỹ thuật
Trong quá trình xây dựng, hố thang cần được thi công chính xác theo bản vẽ thiết kế để đảm bảo phù hợp với kích thước thang máy lồng kính đã tính toán từ trước. Sai lệch dù nhỏ cũng có thể gây khó khăn khi lắp đặt cabin, ray dẫn hướng hoặc hệ thống cửa tầng, dẫn đến việc phải chỉnh sửa tốn kém.
- Kiểm tra độ sâu hố PIT và chiều cao Overhead
Hai thông số quan trọng cần kiểm tra kỹ trong quá trình thi công gồm:
-
- Độ sâu hố PIT: đảm bảo đủ không gian lắp đặt giảm chấn và thiết bị an toàn.
- Chiều cao Overhead (OH): cần đủ khoảng trống cho cabin, cáp tải và hệ thống cơ khí phía trên.
Việc đảm bảo đúng các thông số này giúp thang máy vận hành ổn định, an toàn và đúng tiêu chuẩn kỹ thuật.
- Tối ưu không gian lắp đặt
Khi thiết kế và thi công, cần cân nhắc vị trí đặt hố thang sao cho phù hợp với kiến trúc tổng thể của công trình. Đặc biệt với thang máy kính, việc tối ưu kích thước thang máy lồng kính sẽ giúp tận dụng không gian hiệu quả mà vẫn giữ được tính thẩm mỹ.
- Sử dụng vật liệu thi công chất lượng
Khung hố thang, kết cấu thép và các bộ phận liên quan cần được làm từ vật liệu có độ bền cao, khả năng chịu lực tốt và chống ăn mòn. Điều này đặc biệt quan trọng với thang máy lồng kính vì phần kết cấu thường được lộ ra ngoài, vừa chịu tải vừa đảm bảo tính thẩm mỹ.
Tuân thủ tiêu chuẩn kỹ thuật và an toàn
Trong quá trình thi công cần tuân thủ đầy đủ các tiêu chuẩn kỹ thuật của ngành xây dựng và thang máy, bao gồm quy định về điện, kết cấu và an toàn vận hành. Việc thực hiện đúng quy trình không chỉ đảm bảo kích thước thang máy lồng kính đạt chuẩn, mà còn giúp hệ thống hoạt động bền bỉ và an toàn trong thời gian dài.
Báo giá lắp đặt thang máy lồng kính theo kích thước
Chi phí lắp đặt thang máy lồng kính phụ thuộc vào nhiều yếu tố như kích thước thang máy lồng kính, tải trọng thiết kế, số tầng phục vụ, loại động cơ, thương hiệu thiết bị và các tính năng đi kèm (cửa tự động, điều khiển thông minh, vật liệu kính cường lực…). Vì vậy, mức giá trên thị trường thường dao động từ khoảng 300 triệu đến trên 1 tỷ đồng tùy cấu hình cụ thể.
Thông thường, khi kích thước thang máy lồng kính càng lớn thì tải trọng và chi phí lắp đặt cũng tăng theo. Dưới đây là bảng giá tham khảo theo tải trọng phổ biến:
| Tải trọng thang máy | Kích thước thang máy lồng kính (tham khảo) | Giá lắp đặt dự kiến |
|---|---|---|
| 200kg – 250kg | Cabin nhỏ gọn, phù hợp nhà 2–4 người | Khoảng 330 – 380 triệu đồng |
| 300kg – 350kg | Cabin rộng hơn, phù hợp gia đình 4–5 người | 400 – 600 triệu đồng |
| 450kg – 630kg | Cabin lớn, thường dùng cho nhà biệt thự hoặc công trình cao cấp | Trên 700 triệu đồng |
Lưu ý rằng bảng giá trên chỉ mang tính tham khảo. Chi phí thực tế sẽ thay đổi tùy theo kích thước thang máy lồng kính, chiều cao công trình, loại kính sử dụng (kính trong suốt, kính màu, kính cong…), cũng như yêu cầu thiết kế riêng của từng công trình.
Để đảm bảo chất lượng và an toàn khi vận hành, bạn nên lựa chọn đơn vị cung cấp thang máy uy tín, có đầy đủ chứng nhận kỹ thuật, quy trình lắp đặt chuyên nghiệp và chế độ bảo trì – bảo dưỡng sau bán hàng rõ ràng. Điều này không chỉ giúp thang máy hoạt động ổn định lâu dài mà còn tối ưu chi phí sử dụng trong suốt vòng đời thiết bị.
Câu hỏi thường gặp về thang máy lồng kính
Diện tích tối thiểu để lắp thang máy kính là bao nhiêu?
Thông thường, diện tích tối thiểu cho thang máy lồng kính là khoảng 1m² cho loại nhỏ nhất, nhưng tốt nhất là từ 1.2m x 1.2m trở lên để đảm bảo đủ không gian cới các tiêu chuẩn kỹ thuật và dễ dàng di chuyển.
Thang máy kính có tốn diện tích hơn thang inox không?
Khác biệt chính không nằm ở diện tích nhưng ở thiết kế và cấu trúc. Thang máy kính thường chú trọng tính thẩm mỹ, có thể yêu cầu không gian phù hợp hơn để tôn lên vẻ đẹp và ánh sáng tự nhiên. Tuy nhiên, về cơ bản, nếu đo đạc và thiết kế hợp lý, không gian không bị ảnh hưởng nhiều hơn so với thang inox.
Nhà cải tạo có lắp được thang máy lồng kính không?
Có thể lắp đặt một cách dễ dàng nếu đã chuẩn bị sẵn hố thang, không gian phù hợp, và kỹ thuật thi công được tính toán hợp lý. Việc này cần sự tham khảo của kỹ sư chuyên nghiệp để đảm bảo an toàn và phù hợp về mặt kỹ thuật.
Kết luận
Kích thước thang máy lồng kính đóng vai trò cực kỳ quan trọng trong việc đảm bảo tính an toàn, thẩm mỹ và vận hành hiệu quả của thiết bị. Việc xác định chính xác các thông số kỹ thuật phù hợp với nhu cầu sử dụng sẽ giúp tối ưu công năng, tiết kiệm chi phí và đảm bảo sự hài lòng tối đa của khách hàng. Công trình của bạn sẽ trở nên hoàn hảo hơn khi các bước tính toán, thiết kế được thực hiện bài bản, chính xác ngay từ ban đầu.
