Trong ngành xây dựng và vận hành các công trình lớn, kích thước thang máy chở hàng đóng vai trò quan trọng không chỉ trong việc đảm bảo an toàn mà còn tối ưu hóa hiệu quả vận chuyển hàng hóa. Hiểu rõ về tiêu chuẩn, phân loại và cách lựa chọn kích thước phù hợp sẽ giúp chủ đầu tư, kỹ sư và nhà thầu đưa ra quyết định chính xác, tiết kiệm chi phí và đảm bảo hoạt động trơn tru. Trong bài viết này, chúng ta sẽ cùng tìm hiểu sâu về các yếu tố cấu thành nên kích thước thang máy chở hàng, từ tiêu chuẩn kỹ thuật đến các hướng dẫn thực tế để lựa chọn phù hợp nhất cho từng dự án.

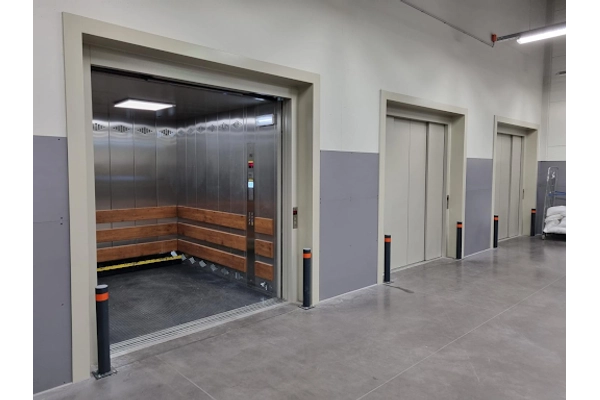

Tổng quan về thang máy chở hàng
Khái niệm và ứng dụng của thang máy chở hàng
Thang máy chở hàng là thiết bị vận chuyển hàng hóa, vật tư trong các tòa nhà, nhà máy, kho bãi, nhà xưởng, giúp giảm tải công sức, tăng năng suất lao động. Khác với thang máy chở người, loại này thường có thiết kế đặc biệt về kích thước, khả năng chịu tải lớn hơn, kết cấu chắc chắn và hệ thống an toàn phù hợp với hàng hóa đặc thù.
Các ứng dụng của thang máy chở hàng rất đa dạng:
- Trong ngành công nghiệp sản xuất, vận chuyển thành phẩm hoặc nguyên liệu.
- Trong lĩnh vực kho bãi, để vận chuyển hàng hóa cồng kềnh hoặc nặng.
- Tại các khu chế xuất, nhà máy, trung tâm thương mại, giúp tối ưu quá trình logistics nội bộ.
- Trong các dự án xây dựng, vận chuyển vật liệu xây dựng hoặc vật tư lớn.
Cấu tạo kỹ thuật và đặc điểm cơ bản
Thang máy chở hàng thường gồm các thành phần chính như cabin, hệ thống cửa, đối trọng hoặc hệ thống tời, máy kéo, hệ thống điều khiển và các chi tiết phụ trợ. Đặc điểm kỹ thuật của loại này là khả năng chịu tải cao, cấu hình cabin và giếng thang phù hợp với mục đích vận chuyển lớn, thiết kế đảm bảo an toàn và khả năng hoạt động liên tục trong môi trường khắt khe.
Các hệ thống vận hành chủ yếu gồm:
- Hệ thống tời kéo: phù hợp cho các thiết kế nhỏ, tải trọng vừa.
- Hệ thống thủy lực: thường dùng cho các thang máy tải trọng trung bình, có thể nâng hạ ở tầm thấp với kết cấu đơn giản.
- Các tiêu chí kỹ thuật cơ bản liên quan đến khả năng chịu tải, độ bền cấu trúc, độ rung lắc, dữ liệu an toàn.
Mục đích và yêu cầu vận hành
Đặc điểm chính của thang máy chở hàng là yêu cầu về độ bền chắc và khả năng chịu tải nặng. Tiêu chuẩn an toàn luôn phải đặt lên hàng đầu, đảm bảo không gây nguy hiểm cho hàng hóa và người vận hành. Yêu cầu vận hành còn bao gồm:
- Khả năng vận chuyển liên tục, dễ dàng truy cập cho các loại hàng hóa khác nhau.
- Thiết kế cabin phù hợp với kích thước hàng.
- Các biện pháp giảm rung, giảm tiếng ồn trong quá trình vận hành.
- Hệ thống an toàn như cảm biến, phanh khẩn cấp, chống trượt.
Phân loại thang máy chở hàng theo tải trọng
Thang máy chở hàng tải nhỏ (dưới 500kg)
Thang máy chở hàng tải nhỏ phù hợp với các mục đích vận chuyển hàng hóa trong phạm vi nhỏ, không yêu cầu mức tải trọng lớn mà chỉ cần kích thước nhỏ gọn, phù hợp với không gian hạn chế. Loại này thường được sử dụng trong các nhà hàng, kho nhỏ, xưởng sản xuất cỡ trung bình, hoặc để nâng hàng trong các khu nội bộ có diện tích hạn chế.
- Ưu điểm: Thiết kế nhỏ gọn, tiết kiệm diện tích, chi phí thấp.
- Ứng dụng thực tiễn: Vận chuyển hàng trong các quầy hàng, kho nhỏ, nhà máy sản xuất có không gian hạn chế, nhà xưởng nhỏ.
Thang máy chở hàng tải trung bình (500kg – 2000kg)
Loại này phổ biến trong các nhà máy, trung tâm thương mại, kho vận có tải trọng vừa phải. Cabin kích thước phù hợp với pallet hoặc các loại hàng trung bình, dễ dàng vận chuyển ở các tầng khác nhau.
- Ưu điểm: Khả năng tải lớn hơn, phù hợp đa dạng hàng hóa, kết cấu cân đối.
- Ứng dụng thực tiễn: Hàng hóa trung bình, vận chuyển thực phẩm, nguyên vật liệu ở khu sản xuất, kho nhỏ và vừa.
Thang máy chở hàng tải lớn và siêu lớn (2000kg – 5000kg+)
Hệ thống này thường dùng trong các nhà kho lớn, doanh nghiệp logistics, ngành công nghiệp nặng, hoặc để vận chuyển hàng siêu nặng, vật liệu xây dựng khổng lồ. Cabin thường có kích thước lớn, hệ thống nâng hạ chắc chắn, có thể tích hợp các chế độ an toàn cực kỳ cao.
- Thông số kỹ thuật mẫu: Cabin có thể rộng hơn 3 mét, tải trọng lên đến 5 tấn trở lên.
- Ưu điểm: Khả năng vận chuyển khối lượng hàng lớn, giảm thời gian vận chuyển nội bộ.
- Thách thức: Chi phí lắp đặt cao, đòi hỏi cấu trúc giếng thang phù hợp và nâng cao tiêu chuẩn an toàn.
Tóm tắt ứng dụng thực tế theo từng loại tải trọng
| Loại tải trọng | Ứng dụng chính | Đặc điểm kích thước | Thời điểm chọn lựa |
|---|---|---|---|
| Dưới 500kg | Kho nhỏ, nhà hàng, xưởng nhỏ | Cabin nhỏ gọn, tiết kiệm không gian | Khi diện tích hạn chế, hàng hóa nhẹ, ít tải |
| 500kg – 2000kg | Kho trung bình, nhà máy sản xuất | Cabin trung bình, linh hoạt | Phù hợp với pallet, hàng hóa vừa và nhỏ |
| 2000kg – 5000kg+ | Kho lớn, công nghiệp nặng | Cabin lớn, tải trọng cao | Cần vận chuyển khối lượng lớn hiệu quả |
Các thông số kích thước cơ bản cần quan tâm
Kích thước cabin (lọt lòng)
Kích thước cabin là yếu tố quan trọng nhất quyết định khả năng vận chuyển hàng hóa. Kích thước này phụ thuộc vào loại hàng, tải trọng và yêu cầu hoạt động.
Ví dụ:
- Cabin 500kg: 1100 x 1300 mm.
- Cabin 2000kg: 2100 x 2200 mm.
- Cabin 5000kg: 3400 x 4100 mm.
Kích thước cabin phù hợp giúp tối ưu không gian vận chuyển, thuận tiện trong thao tác hàng hóa.

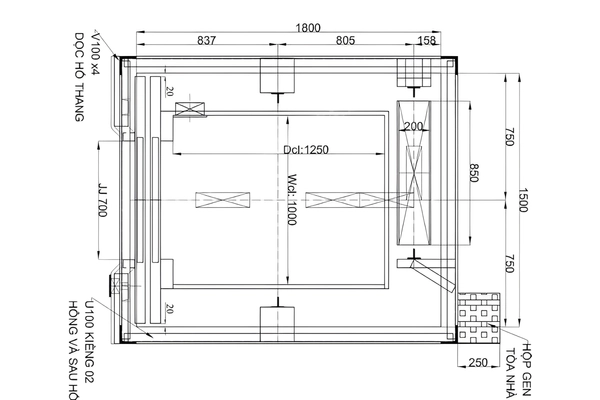

Kích thước giếng thang (hố thang)
Giếng thang cần phải đủ lớn để chứa cabin, đối trọng và các thiết bị liên quan. Các thông số tiêu chuẩn thể hiện qua chiều rộng, sâu, cao tối thiểu.
Tiêu chuẩn phổ biến:
- Chiều rộng tối thiểu từ 1500mm đến 2500mm tùy theo tải trọng.
- Chiều sâu (chiều dương) phải đủ để chứa cabin và hệ thống dẫn hướng.
- Chiều cao tối thiểu phù hợp để lắp đặt thiết bị, hệ thống khung nâng.
Kích thước cửa (theo loại cửa: 2S, 4C, 2U…)
Các loại cửa và kích thước của chúng phù hợp với cấu hình cabin và diện tích giếng thang. Các kiểu cửa phổ biến:
- Cửa mở bên (side opening): phù hợp không gian hạn chế.
- Cửa chính giữa (central opening): thuận tiện vận chuyển hàng hóa lớn, cồng kềnh.
- Kích thước tiêu chuẩn của cửa thường từ 800mm đến hơn 2000mm chiều rộng tùy loại.
Kích thước phòng máy và không gian kỹ thuật liên quan
Phòng máy thang máy cần đáp ứng kích thước tiêu chuẩn, đủ không gian lắp đặt máy kéo, tủ điều khiển và hệ thống liên lạc. Thông thường, chiều cao phòng máy phải từ 2000mm trở lên, có thể thay đổi tùy vào từng loại hệ thống được sử dụng.
Chiều sâu hố PIT và chiều cao không gian OH tối thiểu
Theo tiêu chuẩn, hố PIT thang máy thường có chiều sâu từ 1500mm đến 3000mm, trong khi không gian OH (OverHead) cần tối thiểu 2500mm. Các thông số này nhằm đảm bảo an toàn, thuận tiện cho quá trình vận hành cũng như bảo trì thiết bị lâu dài.
Bảng kích thước chuẩn thang máy chở hàng theo từng cấp tải trọng
Các mẫu kích thước cabin, giếng thang, cửa theo tải trọng (500kg-5000kg+)
| Tải trọng | Kích thước cabin (mm) | Kích thước giếng (mm) | Loại cửa | Ghi chú |
|---|---|---|---|---|
| 500kg | 1100 x 1300 | 1500 x 2000 | Cửa mở bên | Tối thiểu, phù hợp với hàng nhẹ |
| 2000kg | 2100 x 2200 | 2500 x 3500 | Toàn bộ kiểu cửa | Đáp ứng pallet và hàng trung bình |
| 5000kg | 3400 x 4100 | 4000 x 6000 | Cửa lớn, kiểu mở trung tâm | Vận chuyển hàng siêu cồng kềnh |
Đối chiếu tiêu chuẩn quốc tế và Việt Nam
Các thông số này cần phù hợp với tiêu chuẩn EN81, ASME, hoặc tiêu chuẩn Việt Nam như TCVN, QCVN. Việc đối chiếu giúp đảm bảo tính an toàn, phù hợp quy định pháp lý, đồng thời nâng cao chất lượng thi công và vận hành.
Các yếu tố ảnh hưởng đến việc lựa chọn kích thước thang máy chở hàng
Không gian lắp đặt thực tế
Diện tích xây dựng, cấu trúc nhà, vị trí đặt thang máy ảnh hưởng lớn đến kích thước cuối cùng. Khi không gian hạn chế, có thể phải thiết kế thang máy theo dạng tùy biến.
Các thách thức điển hình:
- Không đủ diện tích giếng thang.
- Yêu cầu làm các phép tính để tối ưu không gian, cân nhắc các giải pháp phi tiêu chuẩn.
Đặc điểm hàng hóa vận chuyển
Hàng hóa cồng kềnh, nặng hoặc dễ bị hỏng đòi hỏi kích thước phù hợp để tránh va chạm, hư hỏng, hoặc gây nguy hiểm.
Lời khuyên:
- Đo đạc kỹ lưỡng kích thước và trọng lượng.
- Phân loại hàng hóa để lựa chọn loại thang phù hợp.
Tần suất sử dụng và yêu cầu vận chuyển
Với các dự án cần vận hành liên tục hoặc sử dụng hàng ngày, thang máy phải được lựa chọn với kích thước và tải trọng phù hợp. Điều này giúp tối ưu hiệu quả hoạt động, đảm bảo độ bền thiết bị lâu dài và giảm thiểu rủi ro hỏng hóc trong quá trình sử dụng.
Yêu cầu an toàn và tích hợp không gian
An toàn là yếu tố ưu tiên hàng đầu khi thiết kế thang máy. Không gian cần đảm bảo kích thước theo tiêu chuẩn, đủ chỗ cho thiết bị phối hợp và thuận tiện cho việc bảo trì, sửa chữa nhằm duy trì hoạt động ổn định, an toàn lâu dài.
Tiêu chuẩn và quy chuẩn pháp lý cần đáp ứng
Tiêu chuẩn Việt Nam (TCVN, QCVN)
Các tiêu chuẩn này quy định rõ ràng về thiết kế, tải trọng, kích thước, an toàn, kiểm định chất lượng của thang máy chở hàng tại Việt Nam. Các quy định bắt buộc phải tuân thủ để được cấp phép đưa vào hoạt động.
Số tiêu chuẩn quan trọng gồm:
- TCVN 5698-2: Tiêu chuẩn thiết kế thang máy.
- QCVN 09:2020/BYT – Quy chuẩn về an toàn lao động.
Các tiêu chuẩn quốc tế (EN, ASME, ISO)
Áp dụng tiêu chuẩn quốc tế giúp nâng cao chất lượng, đảm bảo an toàn, phù hợp với các dự án đa quốc gia hoặc xuất khẩu.
- Tiêu chuẩn EN81 phù hợp châu Âu.
- Tiêu chuẩn ASME phù hợp thị trường Bắc Mỹ.
- Các tiêu chuẩn ISO giúp đồng bộ hóa các yêu cầu kỹ thuật.
Quy trình kiểm định và tư vấn nhà cung cấp
Quy trình kiểm định bao gồm các bước như kiểm tra thiết kế, thử nghiệm tải trọng, xác minh an toàn trước khi bàn giao vận hành. Phối hợp tốt giữa chủ đầu tư và nhà cung cấp giúp đảm bảo đúng tiêu chuẩn và phù hợp với thiết kế ban đầu.

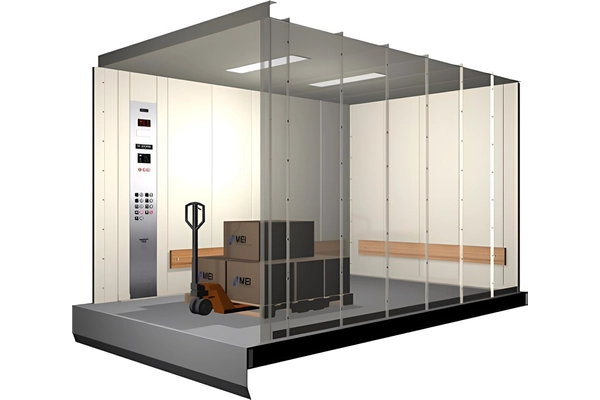

Hướng dẫn lựa chọn kích thước thang máy phù hợp

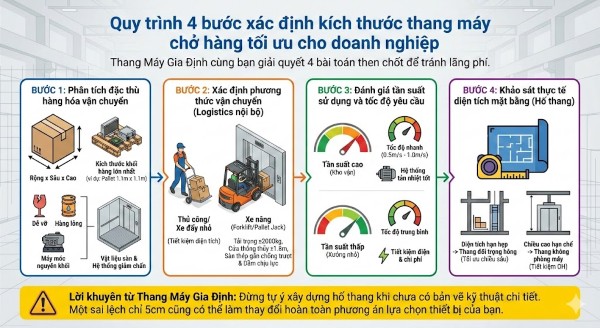

Quy trình cần thực hiện trước khi chọn kích thước
- Khảo sát không gian xây dựng thực tế: đo đạc chính xác chiều rộng, chiều sâu, chiều cao tầng, lối đi.
- Xác định loại hàng hóa vận chuyển, trọng lượng lớn nhất dự kiến.
- Tính toán khả năng vận chuyển cần thiết và dự kiến tần suất hoạt động.
- Đánh giá các yếu tố an toàn, bảo trì, bảo dưỡng định kỳ.
- Lựa chọn thiết kế phù hợp dựa trên kết quả khảo sát và yêu cầu.
Tư vấn chọn cấu hình thang máy chở hàng
- Lựa chọn tải trọng phù hợp dựa trên khối lượng hàng hóa lớn nhất thường xuyên vận chuyển.
- Thiết kế kích thước cabin phù hợp để tối ưu diện tích sử dụng.
- Đối với hàng cồng kềnh, xem xét thiết kế cabin rộng, mở cửa lớn, và giếng thang phù hợp.
Sai lầm thường gặp trong thiết kế
- Thiết kế kích thước quá nhỏ so với thực tế cần vận chuyển, gây khó khăn hoặc hư hỏng hàng.
- Không tính đến giới hạn không gian lắp đặt.
- Không cập nhật tiêu chuẩn mới hoặc tiêu chuẩn quốc tế.
- Phân tích tải trọng không chính xác, dẫn đến lựa chọn sai kích thước.
Câu hỏi thường gặp (FAQ) về kích thước thang máy chở hàng
Lựa chọn kích thước thế nào cho diện tích hạn chế?
- Ưu tiên thiết kế thang máy phi tiêu chuẩn, tối ưu không gian.
- Chọn loại cửa phù hợp để giảm kích thước giếng thang.
- Tham khảo ý kiến chuyên gia để có phương án phù hợp nhất.
Có thể đặt thang máy phi tiêu chuẩn không? Chi phí tăng bao nhiêu?
- Có thể đặt thang máy theo yêu cầu riêng, phù hợp đặc thù dự án.
- Chi phí cao hơn so với tiêu chuẩn khoảng 15-30% tuỳ vào độ phức tạp thiết kế.
Quy trình nâng cấp thang máy, thay đổi kích thước tải trọng có phức tạp không?
- Quá trình nâng cấp có thể yêu cầu tháo dỡ, kiểm tra, sửa chữa toàn bộ hệ thống.
- Thường cần tư vấn kỹ thuật, kiểm định lại và tuân thủ tiêu chuẩn mới.
Khi nào cần phối hợp nhà thiết kế công trình và nhà cung cấp?
- Trước khi bắt đầu thiết kế, để đảm bảo không gian phù hợp và đúng tiêu chuẩn.
- Trong quá trình thi công, để điều chỉnh phù hợp với thực tế.
- Sau khi lắp đặt, để đảm bảo vận hành ổn định và an toàn.
Việc hiểu rõ kích thước thang máy chở hàng không chỉ giúp chọn lựa thiết bị phù hợp, tối ưu không gian, mà còn đảm bảo tiêu chuẩn an toàn, nâng cao hiệu quả vận hành và tiết kiệm chi phí. Từ các tiêu chuẩn kỹ thuật quốc tế và trong nước đến các yếu tố thực tế thi công, bài viết đã cung cấp cho bạn tất cả các kiến thức cần thiết để đưa ra quyết định chính xác nhất theo từng mục đích và yêu cầu dự án. Hy vọng thông qua các hướng dẫn và phân tích chi tiết này, bạn sẽ dễ dàng hơn trong việc lựa chọn và thiết kế thang máy chở hàng phù hợp, an toàn, hiệu quả.
