Thang máy tự chế (hay thang máy DIY) đang trở thành từ khóa được nhiều chủ đầu tư và những người đam mê kỹ thuật tìm kiếm khi muốn tối ưu chi phí vận chuyển trong nhà kho hoặc hộ gia đình. Tuy nhiên, ranh giới giữa một thiết bị tiện lợi và một “chiếc bẫy” nguy hiểm là rất mong manh. Bài viết này, các chuyên gia từ Thang Máy Gia Định sẽ phân tích chi tiết từ cấu tạo, quy trình lắp đặt đến những cảnh báo pháp lý và kỹ thuật quan trọng nhất.

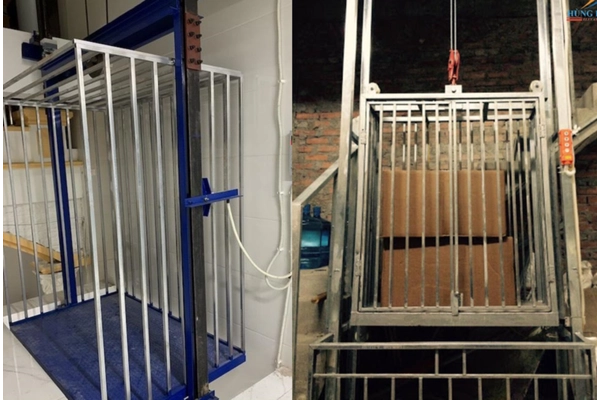

Thang máy tự chế là gì? Vì sao giải pháp này vẫn tồn tại?
Về mặt kỹ thuật, thang máy tự chế (hay thang tời tự chế) là hệ thống nâng hạ không được sản xuất đồng bộ, thiếu sự kiểm soát từ các tiêu chuẩn an toàn quốc gia (như QCVN 02:2011/BLĐTBXH). Thay vì một hệ thống thống nhất, loại thang này thường là sự “chắp vá” từ máy tời điện dân dụng, hệ thống khung sắt gia công thủ công và các mạch điều khiển thô sơ.
Dù tiềm ẩn nhiều nguy cơ, giải pháp này vẫn tồn tại phổ biến trên thị trường nhờ 3 yếu tố cốt lõi:
- Tối ưu hóa chi phí đầu tư: Đây là lý do lớn nhất. Trong khi một bộ thang máy gia đình chính quy có giá từ vài trăm triệu đồng, thang tự chế chỉ yêu cầu mức ngân sách khiêm tốn từ 30 – 70 triệu đồng.
- Khả năng “len lỏi” vào mọi không gian: Với cấu trúc đơn giản, thang tự chế dễ dàng lắp đặt tại các hố thang siêu nhỏ hoặc những góc chết trong nhà cải tạo – nơi mà các dòng thang tiêu chuẩn khó lòng đáp ứng.
- Nhu cầu cá nhân hóa (DIY): Nhiều chủ đầu tư am hiểu về cơ khí thường tự thiết kế các dòng thang tời nhỏ để vận chuyển thức ăn, hàng hóa nhẹ nhằm tối giản công sức.
Với kinh nghiệm thi công hàng ngàn dự án trên toàn quốc, chúng tôi hiểu rõ áp lực về tài chính của gia chủ. Tuy nhiên, việc tiết kiệm chi phí ban đầu bằng một thiết bị thiếu hệ thống thắng cơ và cứu hộ tự động có thể dẫn đến những rủi ro khôn lường về sinh mạng.
Giải phẫu cấu tạo và nguyên lý vận hành của thang máy tự chế
Để đánh giá khách quan về độ bền và những rủi ro tiềm ẩn, chúng ta cần “bóc tách” từng chi tiết kỹ thuật của một hệ thống thang máy tự chế điển hình. Khác với thang máy gia đình chuẩn hóa, dòng thang tự chế thường là sự kết hợp của các thiết bị công nghiệp rời rạc.
Hệ thống truyền động: Sử dụng máy tời điện dân dụng
Động cơ được coi là “trái tim” của thang máy, nhưng ở các dòng tự chế, đa số đều sử dụng máy tời điện (loại dùng trong xây dựng hoặc kéo hàng hóa).
- Nguyên lý: Motor tời kéo cáp trực tiếp hoặc qua hệ thống ròng rọc đơn giản để nâng hạ cabin.
- Ưu điểm: Chi phí đầu tư thấp, linh kiện dễ tìm kiếm trên thị trường.
- Nhược điểm kỹ thuật: Do không có hệ thống biến tần điều tốc chuyên dụng, tời điện thường hoạt động theo cơ chế “ngắt – nghỉ” đột ngột. Điều này gây ra hiện tượng giật cục khi khởi động và dừng tầng, tạo tiếng ồn lớn và độ rung lắc mạnh, ảnh hưởng trực tiếp đến tuổi thọ kết cấu công trình.
Cabin và Khung dẫn hướng: Gia công cơ khí thủ công
Đây là phần khung xương định hình hành trình của thang. Trong các xưởng cơ khí nhỏ, hệ thống này thường được chế tạo từ các vật liệu phổ thông:
- Vật liệu: Khung ray dẫn hướng thường được hàn bằng sắt chữ V hoặc chữ I thay vì sử dụng ray T chuyên dụng của ngành thang máy. Cabin thường là lồng sắt hở hoặc bao quanh bằng lưới Inox thô sơ.
- Hệ lụy kỹ thuật: Điểm yếu chí mạng nằm ở độ sai lệch cơ khí. Do việc lắp đặt và cân chỉnh thực hiện thủ công, không có máy móc đo đạc laser chính xác, nên sau một thời gian vận hành, hệ thống dễ bị lệch tâm. Điều này dẫn đến hiện tượng kẹt cabin vào ray, gây nguy hiểm cực độ nếu dây cáp bị quá tải hoặc mài mòn không đều.
Hệ thống điều khiển: Sơ sài và thiếu tính năng an toàn
Nếu như thang máy chính quy sử dụng tủ điều khiển vi xử lý thông minh thì thang tự chế lại dựa trên các mạch điện cơ bản.
- Đặc điểm: Thường sử dụng hệ điều khiển rơ-le (Relay) đơn giản hoặc biến tần loại rẻ tiền để đảo chiều động cơ theo lệnh nút bấm.
- Thiếu hụt an toàn: Hệ thống này hoàn toàn không có các tính năng bảo vệ sinh tử như:
- Bộ cứu hộ tự động (ARD): Giúp đưa thang về tầng gần nhất khi mất điện đột ngột.
- Hệ thống thắng cơ (Safety Gear): Bộ phận kẹp chặt cabin vào ray khi có sự cố đứt cáp.
- Cảm biến an toàn cửa (Photocell): Ngăn cửa kẹt vào người hoặc vật cản.
Lời khuyên từ Thang Máy Gia Định: Việc hiểu rõ cấu tạo này cho thấy thang máy tự chế chỉ nên dừng lại ở mục đích vận chuyển hàng hóa nhẹ trong các môi trường không có người qua lại bên dưới. Để đảm bảo an toàn tuyệt đối cho người thân, quý khách nên tham khảo các dòng thang máy mini tiết kiệm diện tích có đầy đủ chứng nhận kiểm định nhà nước.

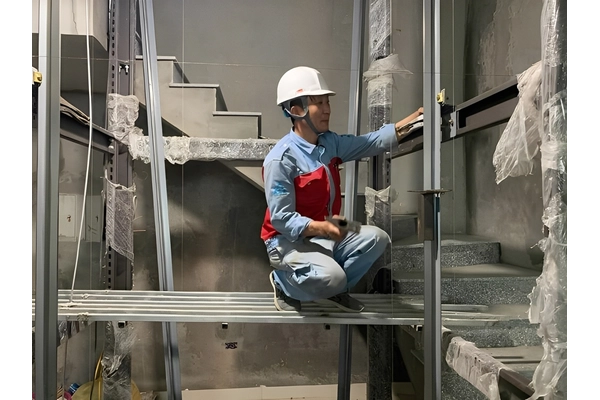

Quy trình lắp đặt thang máy tự chế đúng kỹ thuật (Chỉ dành cho tải hàng)
Lưu ý quan trọng từ Thang Máy Gia Định: Toàn bộ nội dung dưới đây chỉ nhằm mục đích hướng dẫn cho các mô hình thang tời thực phẩm, thang tời hàng hóa quy mô nhỏ. Chúng tôi tuyệt đối khuyến cáo không sử dụng thang tự chế để chở người do thiếu các thiết bị an toàn bắt buộc theo tiêu chuẩn quốc gia.
Bước 1: Khảo sát thực tế và tính toán tải trọng định mức
Đây là bước nền tảng để đảm bảo độ bền cho toàn bộ hệ thống. Bạn cần:
- Xác định tải trọng mục tiêu: Ví dụ 50kg, 100kg hay 200kg.
- Tính toán thông số kỹ thuật: Dựa vào tải trọng để chọn công suất Motor (kW) và độ chịu lực của cáp thép.
- Lập bản vẽ sơ bộ: Xác định vị trí đặt máy tời (phòng máy trên cao), hướng chạy của ray và vị trí các điểm dừng (cửa tầng).
Bước 2: Chuẩn bị vật tư và linh kiện chuyên dụng
Để thang vận hành ổn định, khâu chọn linh kiện cần được ưu tiên hàng đầu:
- Động cơ: Nên ưu tiên máy tời điện có phanh điện từ để tránh tình trạng trôi cabin khi ngắt điện.
- Hệ thống dẫn hướng: Sử dụng ray chuyên dụng hoặc sắt V/I dày, đảm bảo bề mặt không bị rỉ sét để giảm ma sát.
- Dây cáp thép: Chọn cáp lõi dầu phi 6 hoặc phi 8 có độ bền kéo cao.
- Tủ điều khiển: Sử dụng hệ thống nút bấm tầng và bảng mạch trung tâm có tích hợp bảo vệ quá tải.
Bước 3: Thi công phần cơ khí và dựng khung hố thang
Độ chính xác ở bước này quyết định 90% độ êm ái của thang máy tự chế:
- Lắp đặt ray dẫn hướng: Phải dùng dây dọi hoặc máy cân bằng laser để đảm bảo ray thẳng đứng tuyệt đối. Sai lệch chỉ vài milimet cũng có thể gây rung lắc hoặc kẹt cabin.
- Gia công cabin: Khung cabin phải được hàn chắc chắn, cân đối tâm để tránh hiện tượng lệch tải khi vận hành.
Bước 4: Lắp đặt hệ thống điện và cơ chế ngắt hành trình
Hệ thống điện của thang máy tự chế cần đặc biệt lưu ý đến các ranh giới an toàn:
- Công tắc hành trình (Limit Switch): Đây là linh kiện “sinh tử”. Bạn cần lắp ít nhất 2 công tắc ở hai đầu hành trình (tầng cao nhất và thấp nhất) để ngắt nguồn motor tự động, ngăn cabin va đập mạnh vào trần hoặc đáy hố.
- Hệ thống nút bấm: Phải có tính năng khóa chéo (không cho phép chạy khi cửa đang mở – nếu có tích hợp cảm biến cửa).
Bước 5: Thử tải tĩnh, tải động và vận hành nghiệm thu
Trước khi đưa vào sử dụng chính thức, cần thực hiện quy trình kiểm tra nghiêm ngặt:
- Thử tải tĩnh: Đặt vật nặng bằng 150% tải trọng thiết kế vào cabin và giữ trong 15-30 phút để kiểm tra độ biến dạng của khung cơ khí và mối hàn.
- Thử tải động: Vận hành thang chạy lên xuống với 110% tải trọng để kiểm tra độ ổn định của phanh và motor.
- Kiểm tra độ mòn cáp: Quan sát các đầu khóa cáp (ốc siết cáp) xem có hiện tượng trượt hay không.
Lời khuyên: Nếu nhu cầu của bạn vượt quá việc tải hàng đơn thuần, hãy cân nhắc giải pháp thang máy tải hàng chính quy hoặc thang máy tải thực phẩm của Gia Định để được bảo trì và kiểm định an toàn định kỳ.

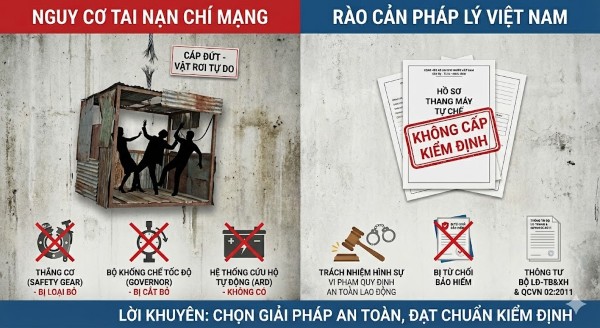

Những rủi ro “chí mạng” và rào cản pháp lý của thang máy tự chế tại Việt Nam
Sử dụng một chiếc thang máy tự chế không đơn thuần là bài toán tiết kiệm chi phí, mà là sự đánh cược trực tiếp với tính mạng con người và các quy định pháp luật nghiêm ngặt. Tại Việt Nam, các chuyên gia kỹ thuật và cơ quan chức năng luôn đặt dòng thang này vào danh mục “nguy cơ cao”.
Nguy cơ tai nạn do thiếu hụt hệ thống an toàn cốt yếu
Khác biệt lớn nhất giữa thang máy gia đình tiêu chuẩn và thang tự chế nằm ở các thiết bị bảo vệ. Đa số các dòng thang “tự biên tự diễn” đều bị cắt bỏ hai bộ phận sinh tử:
- Hệ thống thắng cơ (Safety Gear): Trong thang máy chính quy, đây là bộ phanh cơ học có khả năng kẹp chặt cabin vào ray dẫn hướng ngay lập tức nếu xảy ra sự cố đứt cáp hoặc rơi tự do. Thang tự chế thường chỉ dựa vào độ bền của cáp tời – một khi cáp đứt, cabin sẽ trở thành “vật rơi tự do” không kiểm soát.
- Bộ khống chế tốc độ (Governor): Đây là thiết bị giám sát tốc độ vận hành. Nếu thang máy chạy vượt quá tốc độ định mức (do lỗi điều khiển hoặc đứt cáp), Governor sẽ kích hoạt thắng cơ. Thiếu bộ phận này, người dùng sẽ không có bất kỳ cơ chế bảo vệ nào khi hệ thống điều khiển bị “loạn”.
- Hệ thống cứu hộ tự động (ARD): Thang tự chế hầu như không có bộ tích điện để đưa cabin về tầng gần nhất khi mất điện, dễ dẫn đến tình trạng người dùng bị kẹt bên trong không gian kín trong thời gian dài.
Vấn đề kiểm định an toàn và rào cản pháp lý tại Việt Nam
Tại Việt Nam, thang máy được xếp vào danh mục thiết bị có yêu cầu nghiêm ngặt về an toàn lao động theo Thông tư của Bộ Lao động – Thương binh và Xã hội. Việc lắp đặt thang máy không chuẩn quy trình sẽ dẫn đến những hệ lụy pháp lý nghiêm trọng:
- Không thể cấp giấy chứng nhận kiểm định: Để được phép vận hành, thang máy phải có hồ sơ thiết kế, chứng nhận nguồn gốc xuất xứ linh kiện (CO) và chứng nhận chất lượng (CQ). Thang tự chế với các linh kiện chắp vá, không đồng bộ chắc chắn sẽ bị từ chối kiểm định theo quy chuẩn quốc gia QCVN 02:2011/BLĐTBXH.
- Trách nhiệm hình sự khi xảy ra sự cố: Đây là vấn đề ít người lưu tâm. Nếu xảy ra tai nạn dẫn đến thương vong khi sử dụng thang máy chưa được kiểm định hoặc tự ý thay đổi kết cấu, chủ sở hữu và đơn vị lắp đặt có thể bị truy cứu trách nhiệm hình sự về tội “Vi phạm quy định về an toàn lao động”.
- Bị từ chối bảo hiểm: Trong trường hợp xảy ra cháy nổ hoặc tai nạn liên quan đến thang tự chế, các đơn vị bảo hiểm có quyền từ chối bồi thường vì thiết bị không nằm trong danh mục được kiểm định an toàn định kỳ.
Lời khuyên từ Thang Máy Gia Định: Thay vì mạo hiểm với các dòng thang không rõ nguồn gốc, quý khách nên lựa chọn các giải pháp thang máy liên doanh – vừa đảm bảo chi phí hợp lý, vừa đáp ứng đầy đủ các tiêu chuẩn kiểm định an toàn khắt khe nhất của Nhà nước.

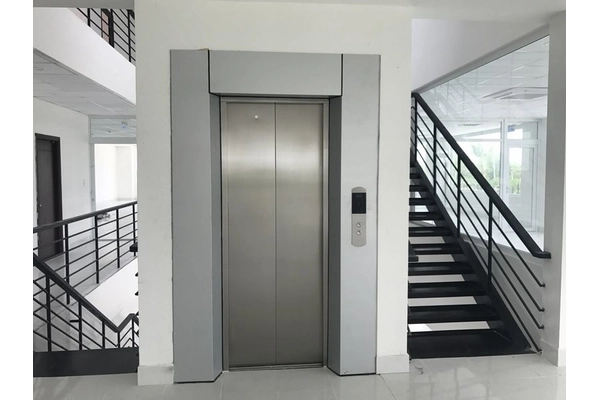

So sánh thang máy tự chế và thang máy thương mại Gia Định
Việc đặt lên bàn cân giữa một thiết bị “tự biên tự diễn” và một hệ thống thang máy được sản xuất bài bản là cách tốt nhất để gia chủ thấy rõ giá trị của sự đầu tư đúng chỗ. Dưới đây là bảng phân tích chi tiết dựa trên các tiêu chuẩn kỹ thuật hiện hành:
| Tiêu chí | Thang máy tự chế (DIY) | Thang máy liên doanh Gia Định |
| Độ an toàn | Rất thấp. Thường lược bỏ thắng cơ, bộ khống chế tốc độ và cứu hộ tự động (ARD). | Tuyệt đối. Đạt chuẩn ISO, đầy đủ thiết bị an toàn, được cơ quan Nhà nước kiểm định cấp phép. |
| Độ êm ái (Vận hành) | Ồn và rung lắc. Sử dụng tời điện gây giật cục khi khởi động/dừng, tiếng ồn cơ khí lớn. | Êm ái vượt trội. Sử dụng biến tần (Inverter) điều tốc, sai số dừng tầng chỉ ±5mm. |
| Tính thẩm mỹ | Thô sơ. Khung sắt gia công, cabin dạng lồng hở, phù hợp cho kho bãi hoặc xưởng nhỏ. | Sang trọng. Đa dạng mẫu mã (Inox gương, kính cường lực), cá nhân hóa theo nội thất ngôi nhà. |
| Tuổi thọ thiết bị | Ngắn (2 – 5 năm). Linh kiện chắp vá, không đồng bộ nên cực kỳ hay hỏng vặt. | Bền bỉ (15 – 20 năm). Linh kiện chính hãng (Mitsubishi, Fuji…), bảo trì định kỳ dễ dàng. |
| Chi phí đầu tư | Siêu rẻ (30 – 70 triệu). Phù hợp túi tiền ban đầu nhưng tốn phí sửa chữa về sau. | Từ 2xx triệu. Giá trị đầu tư dài hạn, an tâm tuyệt đối và tăng giá trị bất động sản. |
Lời khuyên từ chuyên gia kỹ thuật Thang Máy Gia Định
Với hơn 15 năm kinh nghiệm thực chiến trong ngành thiết kế và lắp đặt thiết bị nâng hạ tại Việt Nam, đội ngũ kỹ sư của Thang Máy Gia Định hoàn toàn thấu hiểu áp lực về chi phí khi hoàn thiện một công trình. Tuy nhiên, nếu mục đích của bạn là phục vụ nhu cầu đi lại của người già, trẻ nhỏ hoặc sử dụng lâu dài cho tổ ấm, chúng tôi khẩn thiết khuyên bạn hãy cân nhắc các giải pháp thay thế an toàn hơn dưới đây:
Giải pháp thang máy gia đình mini (Dòng tải trọng 200kg)
Đây là “cứu cánh” cho những ngôi nhà có diện tích hạn hẹp hoặc nhà phố cải tạo.
- Ưu điểm vượt trội: Các dòng thang máy gia đình 200kg hiện nay có kích thước hố thang cực kỳ tối ưu, chỉ cần diện tích thông thủy từ 1m² (ví dụ: 1000mm x 1000mm).
- Tính khả thi: Không cần đào hố Pit quá sâu, không cần phòng máy cồng kềnh, giúp bảo tồn kết cấu nguyên bản của ngôi nhà mà vẫn đảm bảo vận hành chuyên nghiệp.
Ưu tiên thang máy liên doanh: Sự giao thoa giữa Chất lượng và Giá thành
Nếu thang máy nhập khẩu nguyên chiếc nằm ngoài khả năng tài chính, thì thang máy liên doanh chính là lựa chọn “vàng”:
- Linh kiện lõi đẳng cấp: Hệ thống máy kéo và tủ điều khiển được nhập khẩu chính hãng từ các thương hiệu hàng đầu thế giới như Fuji (Nhật Bản/Hàn Quốc) hoặc Mitsubishi (Thái Lan).
- Cá nhân hóa phần cơ khí: Phần khung cabin và vách thang được sản xuất trực tiếp tại Gia Định (TP.HCM) trên dây chuyền CNC, giúp giảm tới 40% giá thành so với thang nhập khẩu mà vẫn đảm bảo các chứng chỉ kiểm định khắt khe nhất.
Bài học thực tế từ những công trình “sửa sai”
Trong quá trình công tác, các kỹ sư của chúng tôi đã từng tiếp nhận và xử lý thay thế cho rất nhiều hệ thống thang máy tự chế. Điểm chung của các trường hợp này là:
- Hối hận sau 1 năm sử dụng: Chủ nhà thường than phiền về tiếng ồn cơ khí không thể chịu nổi, cabin rung lắc gây cảm giác bất an khi sử dụng.
- Chi phí “sửa sai” đắt hơn làm mới: Việc tháo dỡ hệ thống tự chế cũ để lắp đặt thang máy chính quy thường gây tốn kém thêm 20-30% chi phí do phải gia cố lại hố thang và xử lý kết cấu điện.
Chuyên gia nhắn nhủ: “Đầu tư một lần, an tâm cả đời” không chỉ là một khẩu hiệu marketing, mà là bài toán kinh tế thông minh nhất. Đừng để một quyết định tiết kiệm nhất thời trở thành rủi ro tiềm ẩn cho những người thân yêu nhất của mình.
Những câu hỏi thường gặp về thang máy tự chế
Thang máy tự chế có được cấp phép sử dụng không?
Không. Cơ quan chức năng chỉ cấp phép và kiểm định cho các dòng thang có đầy đủ hồ sơ kỹ thuật, nguồn gốc xuất xứ và đáp ứng quy chuẩn QCVN 02:2011/BLĐTBXH.
Tôi chỉ dùng để chở hàng thì có cần lắp thắng cơ không?
Rất cần. Ngay cả khi chở hàng, nếu đứt cáp rơi cabin sẽ gây hư hại tài sản và cực kỳ nguy hiểm cho người đứng phía dưới hố pit.
Chi phí lắp một chiếc thang máy mini chính hãng là bao nhiêu?
Tại Thang Máy Gia Định, các dòng thang tiết kiệm diện tích có giá dao động từ 280 triệu đồng, bao gồm trọn gói tư vấn, lắp đặt và bảo hành dài hạn.
Thang máy tự chế có thể là một dự án thú vị cho mục đích nghiên cứu hoặc chở hàng nhẹ trong môi trường kiểm soát tốt. Tuy nhiên, đừng đánh cược sự an toàn của gia đình mình vào những thiết bị thiếu chuẩn mực.
Nếu bạn đang tìm kiếm một giải pháp thang máy vừa túi tiền nhưng vẫn đảm bảo an toàn tuyệt đối, hãy liên hệ ngay với Thang Máy Gia Định để được tư vấn khảo sát thực tế và nhận bản vẽ thiết kế miễn phí.
