Thang máy thủy lực là gì? Cấu tạo, nguyên lý và ưu nhược điểm

Thang máy thủy lực là một trong những công nghệ nâng hạ phổ biến, khẳng định vị thế vững chắc trong các công trình có quy mô thấp tầng như biệt thự, nhà cải tạo, hoặc những nơi ưu tiên sự an toàn và vận hành tĩnh lặng. Hoạt động dựa trên nền tảng công nghệ áp suất thủy lực, loại thang máy này mang đến nhiều lợi ích độc đáo về sự linh hoạt trong thiết kế, tối ưu chi phí lắp đặt và đặc biệt là trải nghiệm di chuyển êm ái. Để cung cấp một góc nhìn sâu hơn về giải pháp ưu việt này, bài viết dưới đây thangmaygiadinh.net.vn sẽ phân tích chi tiết về cấu tạo, nguyên lý hoạt động, so sánh ưu nhược điểm và khám phá các ứng dụng thực tiễn của thang máy thủy lực trong đời sống.

Giới thiệu tổng quan về thang máy thủy lực

Ra đời từ thế kỷ 19, công nghệ thang máy thủy lực đã liên tục được cải tiến để trở thành một giải pháp nâng hạ hiệu quả, an toàn, đặc biệt phù hợp với nhu cầu dân dụng. Trong những năm gần đây, dòng thang máy này ngày càng được ưa chuộng nhờ khả năng tối ưu hóa không gian, vận hành tĩnh lặng và dễ dàng hòa hợp với các phong cách kiến trúc đa dạng.

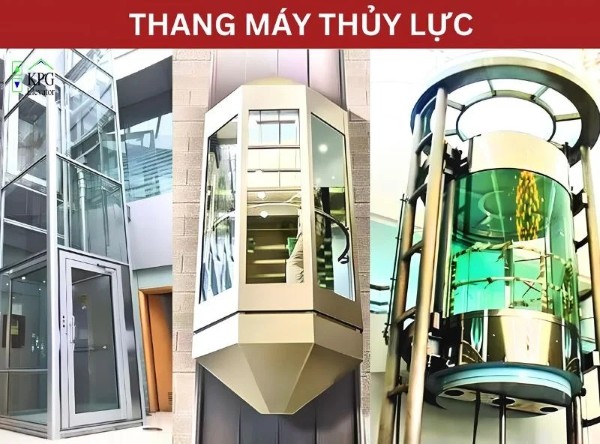

Thang máy thủy lực là gì?

Thang máy thủy lực là loại thang máy vận hành dựa trên lực đẩy của một piston đặt trong xi-lanh để nâng hạ cabin. Nguyên lý cốt lõi của nó là sử dụng áp suất được tạo ra bởi dầu thủy lực. Khi thang di chuyển lên, một máy bơm sẽ đẩy dầu từ bể chứa vào xi-lanh, tạo ra áp lực lớn đẩy piston và cabin đi lên. Ngược lại, khi cần di chuyển xuống, van điều khiển sẽ mở để dầu hồi về bể chứa, cho phép cabin từ từ hạ xuống một cách êm ái nhờ trọng lực.

Kể từ khi xuất hiện, thang máy thủy lực đã được tối ưu hóa không ngừng cả về kỹ thuật lẫn thẩm mỹ. Trên thị trường hiện nay, đây là lựa chọn hàng đầu cho các công trình dân dụng như biệt thự, nhà ở thấp tầng (thường từ 1 đến 6 tầng). Chính nhờ những ưu điểm như vận hành êm ái, lắp đặt linh hoạt trong không gian hạn chế, và chi phí đầu tư hợp lý, dòng thang này đặc biệt phù hợp với các công trình không đòi hỏi tốc độ di chuyển cao.

Phân loại thang máy thủy lực

Dựa trên cơ cấu truyền động, thang máy thủy lực được chia thành hai loại chính:

• Thang máy thủy lực xi-lanh trực tiếp (Direct Acting): Trong cơ cấu này, piston được gắn trực tiếp vào cabin. Khi dầu được bơm vào xi-lanh, piston sẽ đẩy thẳng cabin lên.
• Thang máy thủy lực xi-lanh gián tiếp (Indirect Acting): Loại này sử dụng kết hợp hệ thống cáp và puly (ròng rọc). Piston không đẩy cabin trực tiếp mà sẽ di chuyển một puly, qua đó kéo hệ thống cáp để nâng cabin lên.

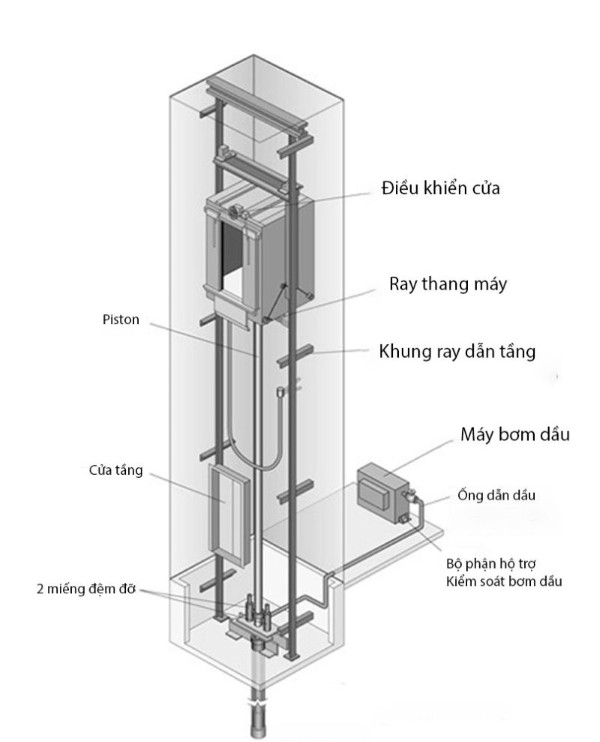

Cấu tạo thang máy thủy lực

Về cơ bản, cấu tạo của thang máy thủy lực bao gồm 4 hệ thống chính, phối hợp nhịp nhàng để đảm bảo vận hành an toàn và hiệu quả.

Các bộ phận chính

Thang máy thủy lực có cấu tạo gồm các phần chủ yếu sau:

• Trạm nguồn thủy lực (Power Unit): Đây được xem là trái tim của thang máy, chịu trách nhiệm cung cấp năng lượng thủy lực. Trạm nguồn bao gồm:
  • Bể chứa dầu: Nơi lưu trữ và tuần hoàn dầu thủy lực.
  • Máy bơm và động cơ điện: Cụm chi tiết tạo ra áp suất dầu cần thiết để đẩy piston đi lên.
  • Hệ thống van điều khiển: Có vai trò điều tiết dòng chảy và áp suất của dầu, qua đó kiểm soát tốc độ và đảm bảo thang máy vận hành ổn định, dừng/khởi động êm ái.
• Hệ thống Piston và Xi-lanh: Là bộ phận chịu trách nhiệm trực tiếp nâng hạ cabin. Áp suất dầu từ trạm nguồn sẽ được chuyển hóa thành lực đẩy cơ học, tác động lên piston để di chuyển cabin.
• Kết cấu cabin và giếng thang: Bao gồm cabin, khung cabin và hệ thống ray dẫn hướng được lắp đặt dọc giếng thang. Toàn bộ kết cấu này được thiết kế để đảm bảo cabin di chuyển ổn định, vững chắc và an toàn dọc theo hành trình.
• Hệ thống điều khiển: Đây là “bộ não” của thang máy, bao gồm tủ điều khiển trung tâm, các cảm biến an toàn và hệ thống giám sát. Hệ thống này tiếp nhận lệnh từ người dùng, xử lý thông tin và điều khiển toàn bộ quá trình vận hành một cách chính xác và an toàn tuyệt đối.

Sơ đồ kỹ thuật và yêu cầu lắp đặt

Một trong những ưu điểm nổi bật trong thiết kế của thang máy thủy lực là tính linh hoạt và tiết kiệm không gian, thể hiện qua 3 yêu cầu lắp đặt đặc trưng:

• Không yêu cầu phòng máy riêng: Toàn bộ trạm nguồn thủy lực có thể được đặt gọn gàng trong một tủ kỹ thuật nhỏ, bố trí ở bất kỳ vị trí nào gần giếng thang ở tầng dưới cùng, giúp giải phóng không gian trên tầng thượng.
• Yêu cầu về hố pít (hố thang): Độ sâu của hố pít cần được thiết kế phù hợp với hành trình của thang, đảm bảo không gian cho xi-lanh và các thiết bị an toàn hoạt động.
• Tuân thủ tiêu chuẩn an toàn: Toàn bộ quá trình thiết kế và lắp đặt phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn quốc tế như ISO 8100 hay EN 81, đảm bảo chất lượng và độ tin cậy trong mọi điều kiện thi công.

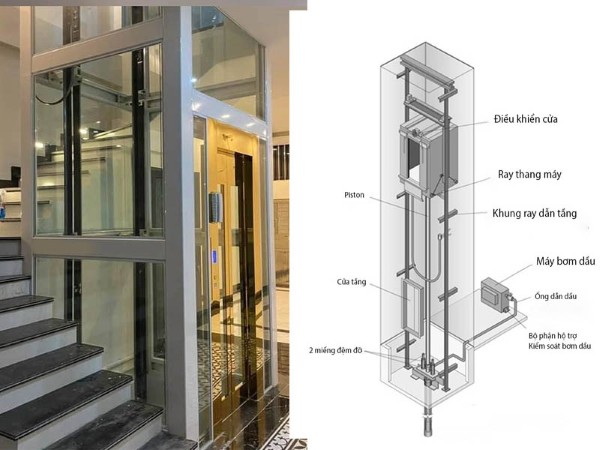

Nguyên lý hoạt động của thang máy thủy lực

Nguyên lý hoạt động của thang máy thủy lực dựa trên việc kiểm soát dòng chảy của dầu thủy lực để tạo ra chuyển động cơ học một cách chính xác và an toàn.

Quá trình nâng và hạ cabin

• Quá trình di chuyển lên: Khi nhận lệnh di chuyển lên từ người dùng, hệ thống điều khiển sẽ kích hoạt động cơ điện, làm máy bơm hoạt động. Máy bơm sẽ đẩy dầu thủy lực từ bể chứa vào xi-lanh, tạo ra một áp suất lớn tác động lên piston và nâng cabin di chuyển lên trên một cách vững chắc.
• Quá trình di chuyển xuống: Khi thang máy cần đi xuống, động cơ và máy bơm sẽ không hoạt động. Thay vào đó, hệ thống điều khiển sẽ mở van xả dầu. Dưới tác động của trọng lực, cabin sẽ từ từ di chuyển xuống khi dầu trong xi-lanh hồi về bể chứa. Tốc độ hạ của cabin được kiểm soát hoàn toàn bởi van điều tiết, đảm bảo quá trình diễn ra mượt mà, êm ái và không bị rung lắc.

Kiểm soát tốc độ và độ chính xác

Để đạt được sự chính xác và vận hành trơn tru, thang máy thủy lực kết hợp một hệ thống điều khiển thông minh. Các cảm biến liên tục gửi dữ liệu về tốc độ và vị trí của cabin về bộ vi xử lý trung tâm. Dựa trên thông tin này, bộ điều khiển sẽ điều chỉnh van thủy lực một cách tinh vi để thay đổi lưu lượng dầu, qua đó kiểm soát gia tốc, tốc độ và đảm bảo cabin dừng chính xác tại mỗi tầng, giảm thiểu tối đa sai số.

Hệ thống an toàn và xử lý sự cố

An toàn là yếu tố được đặt lên hàng đầu trong thiết kế thang máy thủy lực, với nhiều lớp bảo vệ:

• Van an toàn (Rupture Valve): Trong trường hợp xảy ra sự cố như rò rỉ dầu hoặc mất áp suất đột ngột, van an toàn cơ học sẽ tự động kích hoạt, khóa chặt dòng dầu trong xi-lanh và giữ cabin đứng yên tại chỗ, ngăn chặn tình trạng rơi tự do.
• Hệ thống cứu hộ tự động: Khi mất điện, hệ thống cấp nguồn dự phòng (như ắc quy hoặc UPS) sẽ cung cấp đủ năng lượng để mở van xả dầu khẩn cấp, cho phép cabin từ từ di chuyển xuống tầng gần nhất và mở cửa để hành khách thoát ra ngoài an toàn.

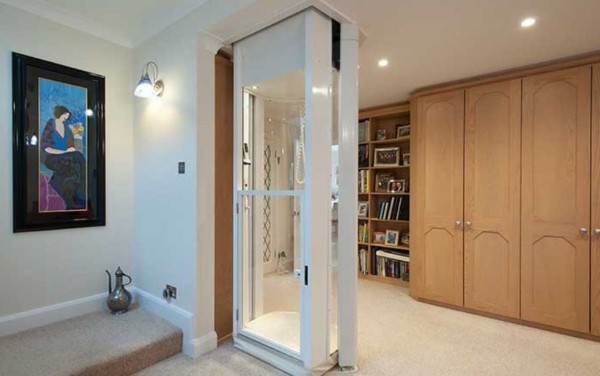

Ưu điểm của thang máy thủy lực

Thang máy thủy lực được ưa chuộng không chỉ vì công nghệ độc đáo mà còn vì 4 lợi ích thiết thực mà nó mang lại, đặc biệt trong phân khúc nhà ở dân dụng và các công trình thấp tầng.

Vận hành mượt mà, êm ái vượt trội

Một trong những ưu điểm lớn nhất của thang máy thủy lực là khả năng vận hành cực kỳ êm ái. Do hoạt động dựa trên nguyên lý đẩy-nén của chất lỏng, thang máy gần như không gây ra rung lắc hay tiếng ồn khó chịu. Nhờ hệ thống van điều khiển chính xác, quá trình khởi động và dừng tầng diễn ra nhẹ nhàng, mang lại trải nghiệm di chuyển sang trọng và thoải mái, đặc biệt lý tưởng cho các gia đình có người cao tuổi, trẻ nhỏ hoặc những không gian yêu cầu sự yên tĩnh tuyệt đối.

Tối ưu hóa không gian lắp đặt

Thang máy thủy lực là giải pháp hoàn hảo cho các công trình có không gian hạn chế hoặc nhà cải tạo. Thiết kế của thang không yêu cầu xây dựng phòng máy ở trên nóc giếng thang, thay vào đó, trạm nguồn thủy lực nhỏ gọn có thể được đặt linh hoạt ở vị trí gần đó. Điều này không chỉ giúp tiết kiệm diện tích xây dựng mà còn giữ nguyên vẹn kiến trúc và kết cấu mái của công trình.

Thiết kế đa dạng, tính thẩm mỹ cao

Vượt ra ngoài công năng vận chuyển, thang máy thủy lực còn là một điểm nhấn kiến trúc sang trọng. Phần cabin có thể được tùy biến không giới hạn để hòa hợp hoàn hảo với phong cách nội thất của ngôi nhà. Chủ đầu tư có thể tự do lựa chọn các vật liệu cao cấp như kính cường lực panorama, thép không gỉ, ốp gỗ tự nhiên hay acrylic, biến thang máy thành một tác phẩm nghệ thuật hiện đại, nâng tầm giá trị và vẻ đẹp cho không gian sống.

Tiết kiệm chi phí vận hành và bảo trì

Hiệu quả kinh tế của thang máy thủy lực được thể hiện ở hai khía cạnh. Thứ nhất, về năng lượng, thang chỉ tiêu thụ điện năng đáng kể khi di chuyển lên (lúc máy bơm hoạt động). Khi di chuyển xuống, thang hoạt động dựa trên trọng lực và sự điều tiết của van dầu, không tốn điện cho động cơ. Thứ hai, với cấu tạo cơ khí đơn giản hơn, ít bộ phận chuyển động phức tạp như cáp tải hay đối trọng, hệ thống ít bị hao mòn hơn, từ đó giúp giảm tần suất và chi phí bảo trì về lâu dài.

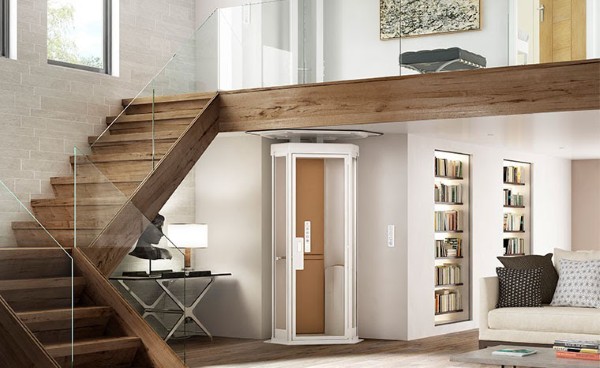

Nhược điểm của thang máy thủy lực

Mặc dù sở hữu nhiều ưu điểm, thang máy thủy lực cũng có 3 hạn chế nhất định mà người dùng cần xem xét kỹ lưỡng để đảm bảo đây là lựa chọn phù hợp nhất cho công trình của mình.

Giới hạn về chiều cao phục vụ

Đây là nhược điểm cố hữu và lớn nhất của công nghệ thang máy thủy lực. Do hoạt động dựa trên lực đẩy của piston, chiều cao hành trình của thang bị giới hạn bởi chiều dài của xi-lanh. Vì vậy, chúng chỉ thực sự hiệu quả và khả thi về mặt kỹ thuật cho các công trình thấp tầng, điển hình là từ 6 tầng trở xuống. Với các tòa nhà cao tầng, việc lắp đặt một hệ thống piston-xi lanh đủ dài là không thực tế và tốn kém.

Yêu cầu hố pít sâu hơn

Mặc dù tiết kiệm không gian phòng máy trên cao, thang máy thủy lực (đặc biệt là loại xi-lanh trực tiếp) lại yêu cầu một hố pít có chiều sâu lớn hơn so với các loại thang máy khác. Nguyên nhân là vì cần có không gian đủ để xi-lanh thu về khi cabin di chuyển xuống tầng thấp nhất. Yêu cầu này có thể trở thành một thách thức trong quá trình thi công, đặc biệt đối với các công trình cải tạo, những nơi có nền đất yếu hoặc gặp vấn đề về địa chất.

Yêu cầu bảo trì chuyên biệt

Hệ thống thủy lực, dù có cấu tạo cơ khí đơn giản, lại đòi hỏi quy trình bảo trì chuyên biệt và cẩn thận. Việc kiểm tra định kỳ các bộ phận như van, phớt, chất lượng dầu, và hệ thống bơm là cực kỳ quan trọng để ngăn ngừa nguy cơ rò rỉ dầu thủy lực. Sự cố rò rỉ không chỉ ảnh hưởng đến hoạt động của thang mà còn có thể gây tác động tiêu cực đến môi trường. Do đó, công tác bảo trì đòi hỏi đội ngũ kỹ thuật viên phải có chuyên môn sâu về hệ thống thủy lực, khác biệt so với thang máy cáp kéo thông thường.

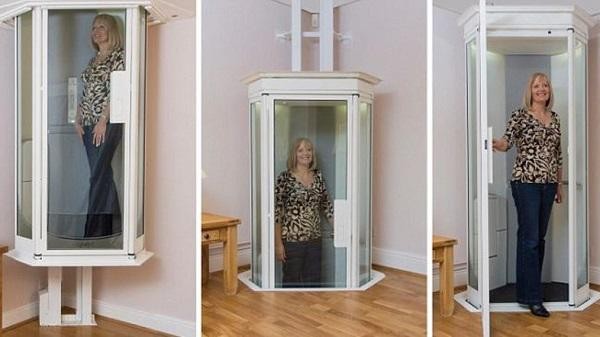

Ứng dụng và lựa chọn thang máy thủy lực

Với những đặc tính kỹ thuật riêng biệt, thang máy thủy lực là giải pháp tối ưu cho một số loại hình công trình cụ thể. Việc lựa chọn đúng đắn sẽ dựa trên việc phân tích kỹ lưỡng các tiêu chí và tuân theo một quy trình lắp đặt chuyên nghiệp.

Các công trình ứng dụng phổ biến

Nhờ sự kết hợp giữa vận hành êm ái, linh hoạt trong lắp đặt và tính thẩm mỹ cao, thang máy thủy lực đặc biệt phù hợp với:

• Khu vực dân dụng cao cấp: Biệt thự, penthouse, nhà ở gia đình, nhà cải tạo. Nơi đây, sự yên tĩnh, vận hành mượt mà và khả năng tùy biến cabin để hòa hợp với nội thất được đặt lên hàng đầu.
• Công trình công cộng và thương mại thấp tầng: Các showroom, phòng khám, thư viện, nhà hàng, khách sạn nhỏ. Ưu điểm không cần phòng máy trên cao giúp tối ưu không gian kinh doanh và giữ nguyên vẹn kiến trúc.
• Nhu cầu vận chuyển hàng hóa nhẹ: Một số nhà kho, xưởng sản xuất nhỏ cũng sử dụng thang máy thủy lực tải hàng nhờ kết cấu vững chắc và khả năng chịu tải trọng tốt trong phạm vi chiều cao hạn chế.

5 tiêu chí quan trọng khi lựa chọn

Trước khi quyết định đầu tư, chủ công trình cần xem xét 5 yếu tố sau:

• Không gian và kết cấu công trình: Cần đánh giá kỹ lưỡng diện tích giếng thang và khả năng thi công hố pít đủ sâu theo yêu cầu kỹ thuật.
• Mục đích và tần suất sử dụng: Thang máy thủy lực phù hợp nhất với các công trình có tần suất di chuyển không quá cao.
• Ngân sách toàn diện: Cần cân đối giữa chi phí đầu tư ban đầu và chi phí vận hành, bảo trì định kỳ trong dài hạn.
• Nguồn điện cung cấp: Hệ thống thường yêu cầu nguồn điện 3 pha ổn định để động cơ máy bơm hoạt động hiệu quả.
• Sự hài hòa về kiến trúc: Lựa chọn thiết kế, vật liệu cabin cần tương xứng với phong cách thiết kế tổng thể của công trình để đảm bảo tính thẩm mỹ.

Quy trình tư vấn và lắp đặt chuyên nghiệp

Một dự án lắp đặt thang máy thủy lực điển hình sẽ trải qua 5 bước sau:

• Tư vấn và Khảo sát: Đơn vị cung cấp sẽ cử chuyên gia đến khảo sát hiện trạng công trình, lắng nghe nhu cầu và tư vấn sơ bộ giải pháp.
• Thiết kế và Lên dự toán: Dựa trên kết quả khảo sát, các kỹ sư sẽ lên bản vẽ thiết kế kỹ thuật, lựa chọn model thang máy phù hợp và lập báo giá chi tiết.
• Ký kết hợp đồng: Sau khi hai bên thống nhất về phương án kỹ thuật và chi phí, hợp đồng sẽ được ký kết.
• Thi công và Lắp đặt: Quá trình lắp đặt sẽ được thực hiện bởi đội ngũ kỹ thuật viên lành nghề, tuân thủ nghiêm ngặt các tiêu chuẩn an toàn và kỹ thuật.
• Nghiệm thu và Bàn giao: Thang máy sau khi lắp đặt xong sẽ trải qua các bước kiểm định chất lượng, an toàn trước khi chính thức bàn giao cho chủ đầu tư, đồng thời chuyển sang giai đoạn bảo hành, bảo trì định kỳ.

So sánh thang máy thủy lực và thang cáp kéo

Kết luận: Lựa chọn giữa thang máy thủy lực và thang cáp kéo phụ thuộc vào nhu cầu từng dự án, về mặt chi phí, không gian và công nghệ phù hợp.

Thông số kỹ thuật và tiêu chuẩn an toàn

Để đảm bảo hiệu suất và độ tin cậy, thang máy thủy lực được sản xuất và lắp đặt dựa trên những thông số kỹ thuật tiêu chuẩn và tuân thủ nghiêm ngặt các quy định an toàn quốc gia cũng như quốc tế.

Bảng thông số kỹ thuật tham khảo

Dưới đây là các thông số kỹ thuật phổ biến cho dòng thang máy thủy lực dân dụng:

3 tiêu chuẩn an toàn áp dụng

An toàn là yếu tố cốt lõi trong mọi hệ thống thang máy. Các sản phẩm thang máy thủy lực chất lượng cao phải tuân thủ một hệ thống tiêu chuẩn khắt khe, trong đó nổi bật là:

• Tiêu chuẩn Châu Âu EN 81: Đây là một trong những bộ tiêu chuẩn an toàn thang máy phổ biến và uy tín nhất trên thế giới, được nhiều quốc gia xem là thước đo chuẩn mực.
• Tiêu chuẩn Quốc tế ISO 8100: Là bộ tiêu chuẩn mới hơn, hướng tới việc hài hòa hóa các quy định an toàn thang máy trên toàn cầu.
• Tiêu chuẩn Việt Nam TCVN 6395: Là quy chuẩn kỹ thuật quốc gia, đảm bảo thang máy tuân thủ các yêu cầu về an toàn và quy định pháp lý tại Việt Nam.

Giải đáp các câu hỏi thường gặp

1. Có nên lắp đặt thang máy thủy lực cho nhà riêng không?

Thang máy thủy lực là một lựa chọn lý tưởng cho các công trình nhà riêng, biệt thự thấp tầng (từ 6 tầng trở xuống). Ưu điểm lớn nhất của nó là vận hành cực kỳ êm ái và gần như không gây tiếng ồn, đảm bảo sự yên tĩnh cho không gian sống. Tuy nhiên, gia chủ cần lưu ý yêu cầu về việc thi công hố pít sâu hơn so với thang máy thông thường. Với thiết kế linh hoạt, thang máy thủy lực cũng dễ dàng được tùy chỉnh để phù hợp với kiến trúc và các yếu tố phong thủy của ngôi nhà.

2. Chi phí vận hành thang máy thủy lực có cao không?

Chi phí vận hành của thang máy thủy lực là sự cân bằng giữa nhiều yếu tố. Về mặt ưu điểm, chi phí đầu tư ban đầu thường cạnh tranh hơn một số loại thang khác và đặc biệt tiết kiệm điện năng, do thang không tiêu thụ điện khi di chuyển xuống. Tuy nhiên, về lâu dài, chi phí bảo trì định kỳ có thể sẽ cao hơn một chút. Điều này là do hệ thống thủy lực với các bộ phận như van, dầu, xi-lanh đòi hỏi kỹ thuật viên có chuyên môn sâu để kiểm tra và bảo dưỡng đúng cách.

3. Thang máy thủy lực xử lý sự cố như thế nào?

Hệ thống thang máy thủy lực được trang bị nhiều lớp bảo vệ an toàn để xử lý sự cố. Khi có vấn đề kỹ thuật như mất áp suất dầu, van an toàn cơ học sẽ tự động khóa lại, giữ cabin đứng yên tại chỗ. Trong trường hợp mất điện, hệ thống cứu hộ tự động sử dụng nguồn điện dự phòng sẽ kích hoạt van khẩn cấp, cho phép cabin từ từ hạ xuống tầng gần nhất để hành khách ra ngoài. Việc kiểm tra định kỳ hệ thống dầu, van và xi-lanh là rất quan trọng để đảm bảo các tính năng an toàn này luôn hoạt động hoàn hảo.

Kết luận

Thang máy thủy lực là một giải pháp mang tính đặc thù cao, hội tụ nhiều ưu điểm vượt trội như vận hành êm ái, an toàn và tiết kiệm không gian phòng máy, nhưng cũng đi kèm những hạn chế về giới hạn hành trình và tốc độ di chuyển. Do đó, đây sẽ là sự đầu tư hoàn hảo cho các công trình tư nhân, biệt thự, hoặc các tòa nhà thương mại thấp tầng vốn ưu tiên sự thoải mái và thẩm mỹ. Ngược lại, nó sẽ không phải là lựa chọn tối ưu cho các tòa nhà văn phòng cao tầng đòi hỏi tốc độ và tần suất phục vụ cao.
