Chắc hẳn khi bước vào và sử dụng thang máy, sự an toàn, êm ái và ổn định là những yếu tố mà bạn quan tâm hàng đầu. Để có được trải nghiệm di chuyển hoàn hảo đó, thang máy cần sự kết hợp đồng bộ của rất nhiều bộ phận cơ khí và điện tử phức tạp. Trong số đó, có một thành phần đóng vai trò như xương sống của toàn bộ hệ thống, quyết định trực tiếp đến sự an toàn và đường đi chính xác của cabin đó chính là ray dẫn hướng. Dù không phải lúc nào cũng được nhìn thấy, ray dẫn hướng lại là bộ phận không thể thiếu, đảm bảo cho mỗi hành trình của bạn luôn thẳng, ổn định và an toàn tuyệt đối. Bài viết này sẽ cung cấp một cái nhìn toàn diện và chi tiết về ray dẫn hướng thang máy, từ định nghĩa, cấu tạo, nguyên lý hoạt động cho đến quy trình lắp đặt chuẩn kỹ thuật.

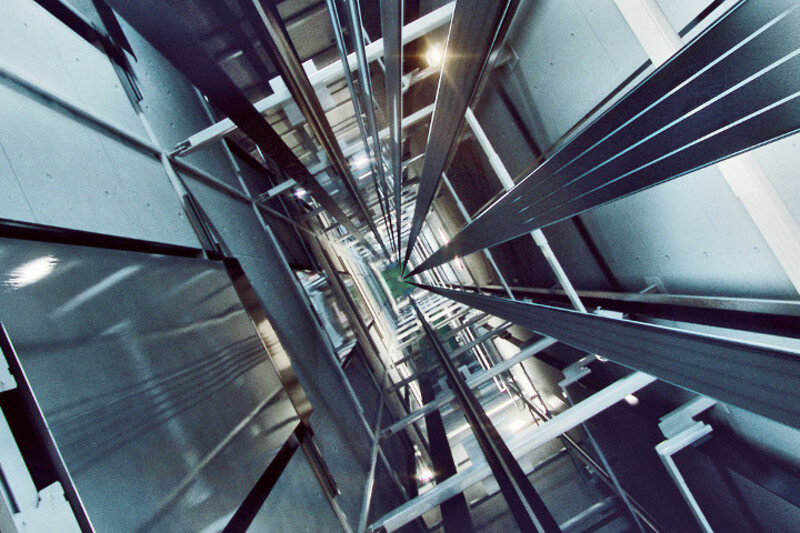

Ray dẫn hướng thang máy là gì?
Ray dẫn hướng thang máy (Elevator Guide Rail) là một hệ thống các thanh thép chuyên dụng được lắp đặt dọc theo chiều dài giếng thang (hố thang). Chức năng chính của chúng là định hướng và dẫn đường cho cabin cũng như đối trọng di chuyển theo một quỹ đạo thẳng đứng cố định. Về cơ bản, ray dẫn hướng hoạt động như một đường ray xe lửa, nhưng được đặt theo phương thẳng đứng.
Hệ thống này đảm bảo rằng cabin và đối trọng không bị rung lắc, nghiêng ngả hay lệch khỏi vị trí trong suốt quá trình vận hành, ngay cả khi tải trọng trong cabin không được phân bổ đồng đều. Chúng được chế tạo từ thép có độ cứng cao, bề mặt được gia công với độ chính xác và độ nhẵn bóng cao để giảm thiểu ma sát, tiếng ồn và đảm bảo guốc dẫn hướng (bộ phận gắn trên cabin/đối trọng và trượt trên ray) có thể lướt đi một cách trơn tru, êm ái. Do đó, chất lượng và việc lắp đặt chính xác hệ thống ray dẫn hướng là yếu tố nền tảng, ảnh hưởng trực tiếp đến sự an toàn, độ bền và chất lượng vận hành của toàn bộ chiếc thang máy.
Lợi ích của ray dẫn hướng thang máy là gì?
Ray dẫn hướng không chỉ là một bộ phận dẫn đường đơn thuần mà còn mang lại nhiều lợi ích quan trọng, quyết định đến hiệu suất và sự an toàn của thang máy. Việc lắp đặt một hệ thống ray chất lượng cao sẽ đảm bảo:
- Đảm bảo an toàn tuyệt đối: Đây là lợi ích quan trọng nhất. Ray dẫn hướng giữ cho cabin và đối trọng luôn di chuyển trong một hành lang an toàn, ngăn chặn nguy cơ cabin bị lắc ngang, va đập vào vách giếng thang hoặc các thiết bị khác.
- Hỗ trợ hệ thống phanh an toàn: Trong trường hợp khẩn cấp như đứt cáp hoặc thang máy di chuyển vượt quá tốc độ cho phép, bộ hãm an toàn (thắng cơ) sẽ được kích hoạt. Lúc này, các ngàm phanh sẽ kẹp chặt vào ray dẫn hướng, giúp cabin dừng lại một cách an toàn, bảo vệ tính mạng cho người sử dụng.
- Vận hành êm ái và ổn định: Bề mặt ray được gia công nhẵn bóng kết hợp với guốc dẫn hướng giúp giảm thiểu tối đa rung động và tiếng ồn khi thang máy hoạt động. Điều này mang lại trải nghiệm di chuyển thoải mái, yên tĩnh và dễ chịu cho hành khách.
- Tăng độ bền và tuổi thọ cho thang máy: Bằng cách giữ cho cabin di chuyển trên một đường thẳng chính xác, ray dẫn hướng giúp giảm hao mòn cho các bộ phận khác như cáp tải, puly, và guốc dẫn hướng, từ đó kéo dài tuổi thọ chung của toàn bộ hệ thống.
- Chịu được tải trọng lệch tâm: Trong thực tế, người dùng không phải lúc nào cũng đứng đều trong cabin. Ray dẫn hướng có nhiệm vụ hấp thụ và chống lại các lực ngang phát sinh do tải trọng lệch tâm, đảm bảo cabin vẫn cân bằng và ổn định.
Cấu tạo của ray dẫn hướng thang máy như thế nào?
Cấu tạo của hệ thống ray dẫn hướng bao gồm nhiều bộ phận được liên kết chặt chẽ với nhau để tạo thành một kết cấu vững chắc dọc giếng thang. Các thành phần chính bao gồm:
- Thân ray (Rail Body): Là thanh thép đặc, thường có tiết diện hình chữ “T”, được sản xuất theo các tiêu chuẩn kỹ thuật nghiêm ngặt. Đây là bộ phận chính để guốc dẫn hướng trượt lên và là nơi để bộ hãm an toàn kẹp vào khi có sự cố. Chiều dài tiêu chuẩn của mỗi thanh ray thường là 5 mét.
- Bát nối ray (Fishplate): Là một tấm thép dày, dùng để kết nối hai đầu của các thanh ray lại với nhau, tạo thành một đường ray liền mạch từ đáy hố pit lên đến đỉnh giếng thang. Bát nối ray đảm bảo sự liên kết chắc chắn và đồng phẳng giữa các đoạn ray.
- Guốc dẫn hướng (Guide Shoe): Được gắn trực tiếp vào khung của cabin và đối trọng. Bộ phận này sẽ ôm lấy thân ray và trượt dọc theo ray, có tác dụng giữ cabin và đối trọng luôn di chuyển đúng theo quỹ đạo của ray.
- Bát giữ ray (Rail Clip/Bracket): Là các kẹp bằng thép dùng để cố định thân ray vào các dầm thép hoặc vách bê tông của giếng thang. Bát giữ ray có vai trò giữ cho toàn bộ hệ thống ray ổn định, không bị dịch chuyển trong quá trình hoạt động.
- Bu lông, ốc vít chuyên dụng: Dùng để siết chặt bát nối ray với thân ray và cố định bát giữ ray vào tường, đảm bảo sự liên kết bền vững và an toàn cho toàn bộ hệ thống.
Phân loại ray dẫn hướng thang máy
Ray dẫn hướng thang máy được phân loại dựa trên nhiều tiêu chí khác nhau, chủ yếu là dựa vào phương pháp gia công và vị trí lắp đặt để phù hợp với từng loại thang máy và yêu cầu kỹ thuật cụ thể.
- Phân loại theo phương pháp gia công:
- Ray dẫn hướng đúc (Machined Guide Rail): Đây là loại ray cao cấp, bề mặt làm việc của nó được gia công bào, phay để đạt độ chính xác và độ nhẵn bóng cực cao. Loại ray này thường được sử dụng cho các loại thang máy có tốc độ trung bình đến cao (trên 1.75 m/s) và các thang máy yêu cầu độ êm ái tuyệt đối, vì nó giúp giảm thiểu tối đa ma sát và tiếng ồn.
- Ray dẫn hướng cán nguội (Cold Drawn Guide Rail): Loại ray này được tạo hình bằng phương pháp kéo nguội, có độ chính xác và chất lượng bề mặt tốt. Thường được dùng cho thang máy có tốc độ trung bình.
- Ray dẫn hướng thép cuộn (Rolled Steel Guide Rail): Đây là loại ray phổ thông, được tạo hình bằng cách cán nóng, bề mặt không được gia công thêm. Loại này thường được sử dụng cho thang máy tải hàng hoặc thang máy có tốc độ thấp (dưới 1.5 m/s) do chi phí sản xuất thấp hơn nhưng độ chính xác không bằng ray đúc.
- Phân loại theo vị trí lắp đặt:
- Ray dẫn hướng cabin: Là hai thanh ray dẫn hướng cho cabin di chuyển. Vì phải chịu toàn bộ tải trọng của cabin và hành khách, ray dẫn hướng cabin thường có kích thước lớn hơn, cứng hơn và yêu cầu độ chính xác cao hơn.
- Ray dẫn hướng đối trọng: Là hệ thống ray dẫn hướng cho khối đối trọng. Do đối trọng có tải trọng và kích thước nhỏ hơn cabin, ray dẫn hướng đối trọng thường có kích thước nhỏ hơn so với ray của cabin.

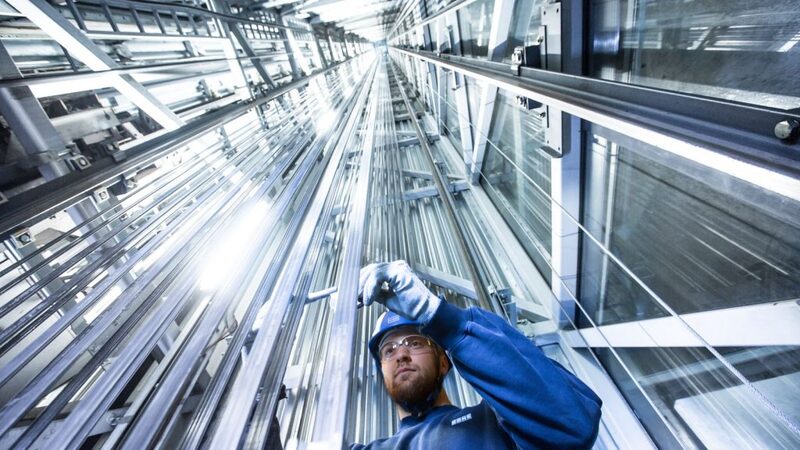

Chức năng của ray dẫn hướng thang máy
Ray dẫn hướng thực hiện nhiều chức năng đồng thời, tất cả đều hướng đến mục tiêu cuối cùng là sự an toàn và ổn định trong vận hành thang máy.
- Chức năng dẫn hướng: Đây là nhiệm vụ cơ bản và quan trọng nhất. Ray đảm bảo cabin và đối trọng chỉ có thể di chuyển theo một phương thẳng đứng duy nhất, loại bỏ mọi chuyển động ngang không mong muốn.
- Chức năng chịu lực ngang: Khi tải trọng trong cabin bị lệch về một phía (ví dụ: nhiều người đứng dồn về một góc), một lực ngang sẽ tác động lên cabin. Hệ thống ray và guốc dẫn hướng sẽ hấp thụ lực này, giữ cho cabin luôn cân bằng.
- Làm điểm tựa cho bộ hãm an toàn: Khi xảy ra sự cố quá tốc, bộ hãm an toàn sẽ bung ra và kẹp chặt vào hai bên thân ray. Bề mặt cứng cáp của ray cung cấp một điểm tựa vững chắc để phanh hoạt động hiệu quả, dừng cabin lại một cách an toàn.
- Đảm bảo khoảng cách an toàn: Hệ thống ray giúp duy trì một khoảng cách không đổi và an toàn giữa cabin, đối trọng và các thiết bị được lắp đặt trong giếng thang, ngăn ngừa va chạm có thể xảy ra.
Nguyên lý hoạt động của ray dẫn hướng thang máy
Nguyên lý hoạt động của ray dẫn hướng khá đơn giản nhưng vô cùng hiệu quả. Nó dựa trên sự tương tác cơ học giữa thân ray cố định và guốc dẫn hướng di động.
- Hai hàng ray dẫn hướng (một cho cabin, một cho đối trọng) được lắp đặt song song và thẳng đứng dọc suốt giếng thang.
- Trên khung của cabin và đối trọng, người ta lắp các bộ guốc dẫn hướng. Các guốc này có rãnh trượt vừa khít với tiết diện của thân ray.
- Khi động cơ kéo cabin và đối trọng di chuyển lên xuống thông qua hệ thống cáp tải, các guốc dẫn hướng sẽ trượt dọc theo bề mặt của ray.
- Sự tương tác này buộc cabin và đối trọng phải di chuyển theo đúng quỹ đạo đã được định sẵn bởi các thanh ray, không thể lệch sang trái, phải, tiến hoặc lùi.
- Bề mặt ray thường được bôi một lớp dầu chuyên dụng để giảm ma sát, giúp guốc trượt êm hơn và giảm hao mòn cho cả hai bộ phận. Quá trình này diễn ra liên tục, đảm bảo mọi chuyển động của thang máy đều trơn tru, ổn định và an toàn.

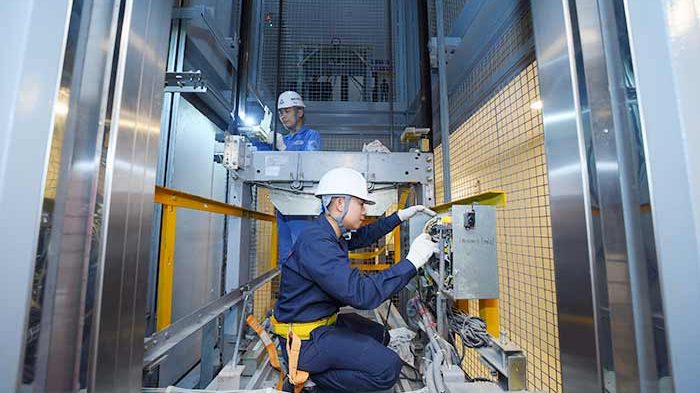

Quy trình lắp đặt ray dẫn hướng thang máy chuẩn
Việc lắp đặt ray dẫn hướng đòi hỏi sự chính xác tuyệt đối và phải được thực hiện bởi đội ngũ kỹ thuật viên có tay nghề cao. Một quy trình chuẩn thường bao gồm các bước sau:
- Bước 1: Khảo sát và chuẩn bị: Kiểm tra kích thước thực tế của giếng thang. Chuẩn bị đầy đủ vật tư (ray, bát nối, bát giữ, bu lông) và các dụng cụ cần thiết như máy dọi laser, thước đo, máy siết bu lông.
- Bước 2: Thả dây dọi và định vị: Đây là bước quan trọng nhất. Kỹ thuật viên sẽ sử dụng máy dọi laser để xác định các đường chuẩn thẳng đứng tuyệt đối từ trên xuống dưới tại các vị trí sẽ lắp ray (4 vị trí cho 2 ray cabin và 2 ray đối trọng).
- Bước 3: Lắp đặt các giá đỡ (Brackets): Dựa trên các đường dọi đã định vị, tiến hành khoan và lắp đặt các giá đỡ vào vách bê tông hoặc dầm thép của giếng thang. Khoảng cách giữa các giá đỡ phải tuân thủ theo đúng bản vẽ kỹ thuật.
- Bước 4: Lắp đặt thanh ray đầu tiên: Đưa các thanh ray đầu tiên (dưới cùng) vào vị trí, căn chỉnh theo dây dọi và cố định tạm thời vào giá đỡ.
- Bước 5: Lắp các thanh ray tiếp theo: Lần lượt lắp các thanh ray tiếp theo lên trên, sử dụng bát nối ray để liên kết các đoạn ray với nhau. Quá trình này được lặp lại cho đến khi hoàn tất toàn bộ chiều cao giếng thang.
- Bước 6: Căn chỉnh toàn bộ hệ thống ray: Sau khi lắp xong, kỹ thuật viên sẽ tiến hành căn chỉnh tổng thể. Họ sẽ điều chỉnh độ thẳng đứng, khoảng cách giữa hai ray cabin, khoảng cách giữa hai ray đối trọng sao cho tất cả các thông số đều đạt độ chính xác theo yêu cầu của nhà sản xuất (sai số cho phép thường rất nhỏ, chỉ vài milimet trên toàn bộ chiều dài).
- Bước 7: Siết chặt và kiểm tra lần cuối: Khi đã căn chỉnh hoàn tất, tiến hành siết chặt tất cả các bu lông, ốc vít. Kiểm tra lại toàn bộ hệ thống một lần cuối để đảm bảo không có sai sót nào.
Những điều cần lưu ý khi lắp ray dẫn hướng thang máy
Để đảm bảo hệ thống ray dẫn hướng hoạt động hoàn hảo và an toàn, quá trình lắp đặt cần tuân thủ nghiêm ngặt một số lưu ý quan trọng:
- Độ thẳng đứng tuyệt đối: Đây là yêu cầu bắt buộc. Bất kỳ sự cong vênh hay nghiêng lệch nào của ray đều sẽ gây ra rung lắc, tiếng ồn, làm mòn guốc dẫn hướng và tiềm ẩn nguy cơ mất an toàn.
- Chất lượng vật tư: Chỉ sử dụng ray và các phụ kiện đi kèm (bát nối, bát giữ, bu lông) đúng chủng loại, chất lượng, có nguồn gốc xuất xứ rõ ràng và đạt tiêu chuẩn kỹ thuật.
- Xử lý mối nối ray: Điểm nối giữa hai thanh ray phải được xử lý sao cho thật phẳng và liền mạch. Bề mặt mối nối không được có gờ hay khe hở để tránh gây ra tiếng “khậc” khi cabin đi qua.
- Khoảng cách giữa các ray: Khoảng cách giữa hai ray cabin và hai ray đối trọng phải chính xác tuyệt đối theo bản vẽ thiết kế. Sai lệch khoảng cách có thể gây kẹt guốc hoặc làm cabin bị lắc.
- Tay nghề của kỹ thuật viên: Việc lắp đặt ray dẫn hướng là một công việc đòi hỏi kỹ thuật cao và kinh nghiệm. Luôn lựa chọn các đơn vị thi công uy tín với đội ngũ kỹ thuật viên được đào tạo bài bản.
- Môi trường giếng thang: Đảm bảo giếng thang khô ráo, sạch sẽ trong quá trình lắp đặt để tránh ray bị gỉ sét hoặc bám bẩn, ảnh hưởng đến chất lượng hoạt động.
Tóm lại, ray dẫn hướng là một bộ phận tối quan trọng, đóng vai trò nền tảng cho sự an toàn và ổn định của thang máy. Từ chất lượng của vật liệu cho đến sự chính xác trong từng bước lắp đặt đều ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của cả hệ thống. Việc đầu tư vào một hệ thống ray dẫn hướng chất lượng và được lắp đặt bởi một đội ngũ chuyên nghiệp không chỉ là đảm bảo sự êm ái cho người sử dụng mà còn là sự đảm bảo an toàn tuyệt đối cho tính mạng con người.
Nếu bạn đang có nhu cầu lắp đặt thang máy gia đình và cần một đơn vị tư vấn, thi công chuyên nghiệp, đảm bảo mọi tiêu chuẩn kỹ thuật khắt khe nhất, hãy liên hệ ngay với Thangmaygiadinh.net.vn. Chúng tôi cam kết mang đến những giải pháp thang máy an toàn, chất lượng và đáng tin cậy nhất cho ngôi nhà của bạn.
