Trong một hệ thống thang máy hoàn chỉnh, người sử dụng thường chỉ chú ý đến cabin sang trọng, bảng điều khiển hiện đại hay tốc độ di chuyển êm ái. Tuy nhiên, để cỗ máy khổng lồ đó vận hành an toàn, hàng trăm linh kiện cơ khí nhỏ bé phía sau đóng vai trò quyết định. Một trong số đó là móc treo thang máy – bộ phận tưởng chừng đơn giản nhưng lại nắm giữ nhiệm vụ tối quan trọng trong việc cố định và dẫn hướng hệ thống cáp điện.
Việc xem nhẹ chất lượng của móc treo hoặc lắp đặt sai quy cách có thể dẫn đến những sự cố nghiêm trọng như đứt cáp, chập điện hoặc thang máy dừng đột ngột. Vậy móc treo thang máy chuẩn là gì và làm thế nào để đảm bảo hệ thống cáp điện luôn được cố định an toàn? Bài viết dưới đây sẽ cung cấp góc nhìn kỹ thuật chuyên sâu giúp chủ đầu tư và gia chủ hiểu rõ hơn về hạng mục này.
Móc treo thang máy chuẩn là gì?
Để thang máy hoạt động, cần có sự kết nối tín hiệu và nguồn điện liên tục giữa phòng máy (hoặc tủ điện) và cabin đang di chuyển. Hệ thống dây dẫn này được gọi là cáp điện (traveling cable). Móc treo thang máy trong ngữ cảnh này chính là các thiết bị cơ khí chuyên dụng dùng để neo giữ, chịu lực và cố định đầu cuối của các sợi cáp này tại đỉnh hố thang và dưới đáy cabin.

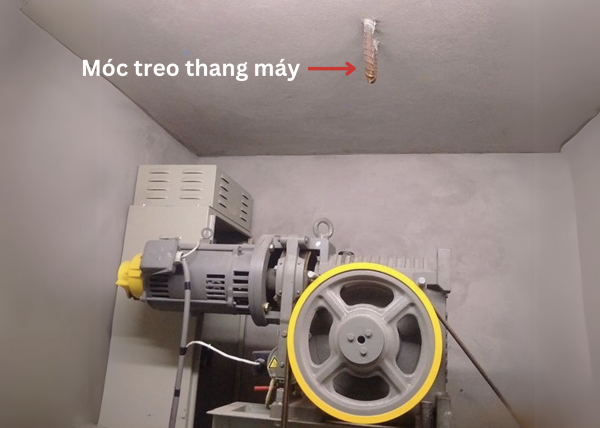

Định nghĩa móc treo thang máy chuẩn
Móc treo thang máy chuẩn là một cụm chi tiết cơ khí được thiết kế để chịu được toàn bộ trọng lượng của cáp điện thang máy khi thả tự do trong hố thang. Khác với các loại móc treo dân dụng thông thường, phụ kiện này phải đảm bảo tính ổn định cao, không bị biến dạng dưới tác động của lực kéo căng liên tục và rung động trong quá trình thang di chuyển.
Một bộ móc treo chuẩn thường bao gồm: thân móc (được gắn vào đầm máy hoặc vách hố thang), kẹp giữ cáp (thường có lớp lót cao su hoặc vật liệu mềm để tránh làm rách vỏ cáp) và các bu-lông, ốc vít chịu lực cao. Nhiệm vụ cốt lõi của nó là chuyển tải trọng của cáp điện vào kết cấu cố định của tòa nhà, thay vì để các điểm đấu nối điện phải chịu lực này.
Tiêu chuẩn kỹ thuật của móc treo thang máy
Trong ngành công nghiệp thang máy, mọi linh kiện đều phải tuân theo các quy chuẩn khắt khe (như TCVN hoặc các tiêu chuẩn quốc tế EN-81). Đối với móc treo thang máy, các yêu cầu kỹ thuật bao gồm:
- Tải trọng thiết kế: Thông thường, một móc treo chuẩn cho thang máy gia đình 350kg phải chịu được lực kéo thử nghiệm từ 1500kg đến 2000kg (gấp nhiều lần trọng lượng máy kéo).
- Vật liệu chế tạo: Thường được làm từ thép hợp kim chất lượng cao, thép không gỉ hoặc thép mạ kẽm nhúng nóng để chống lại sự ăn mòn trong môi trường hố thang (nơi thường có độ ẩm cao và ít được thông gió).
- Thiết kế chống trượt: Phần kẹp giữ cáp phải được thiết kế sao cho ma sát đủ lớn để giữ cáp không bị tuột xuống nhưng không được quá chặt gây biến dạng lõi đồng bên trong hoặc làm rách lớp vỏ cách điện bên ngoài.
- Độ bền mỏi: Do thang máy di chuyển liên tục, móc treo chịu tác động của lực rung động. Tiêu chuẩn kỹ thuật yêu cầu móc treo không được xuất hiện vết nứt do mỏi kim loại trong suốt vòng đời dự kiến của thang máy.
Cấu tạo và các loại móc treo phổ biến
Móc treo thường được làm từ thép tròn chịu lực (phi 16, 18 hoặc 20 tùy tải trọng thang) và được uốn cong hình chữ U hoặc móc câu.
- Móc treo đúc sẵn: Được đặt vào hệ thống cốt thép trước khi đổ bê tông sàn phòng máy hoặc sàn tum.
- Móc treo lắp sau: Sử dụng bulong nở cường độ cao hoặc hóa chất để cố định vào dầm bê tông (thường dùng cho các công trình cải tạo).
Các loại móc treo thang máy phổ biến
Tùy thuộc vào loại cáp điện (cáp dẹt hay cáp tròn) và thiết kế của hố thang, kỹ thuật viên sẽ sử dụng các loại móc treo khác nhau:
- Kẹp treo cáp dẹt (Flat Cable Hanger): Đây là loại phổ biến nhất hiện nay cho thang máy gia đình và thang máy tải khách. Thiết kế dạng kẹp rộng bản, giúp phân bố lực đều lên bề mặt cáp dẹt, tránh làm gãy gập các lõi dây tín hiệu mỏng manh bên trong.
- Móc treo dạng nêm (Wedge Clamp): Thường dùng cho cáp tròn hoặc cáp thép chịu lực. Cơ chế tự thít chặt khi có lực kéo giúp loại móc này giữ cáp cực kỳ chắc chắn.
- Móc treo xoay: Trong một số trường hợp đặc biệt, móc treo có khả năng xoay nhẹ để giảm xoắn cáp khi thang máy di chuyển hành trình dài.

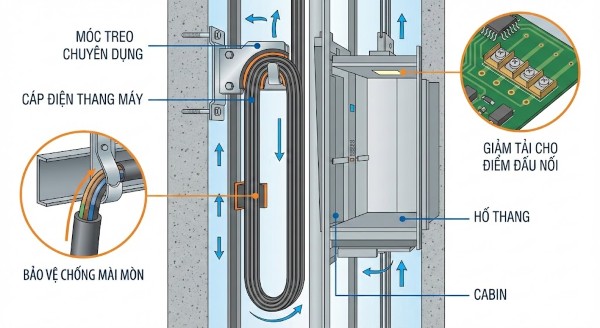

Vai trò của móc treo trong việc cố định cáp điện thang máy
Nhiều người lầm tưởng cáp điện thang máy chỉ cần “thả lỏng” dọc theo hố thang là được. Tuy nhiên, việc cố định cáp điện thang máy bằng hệ thống móc treo chuyên nghiệp đóng vai trò sống còn đối với độ bền và sự an toàn của thiết bị.
Ổn định đường cáp theo chiều thang
Khi cabin di chuyển với tốc độ cao (từ 1m/s trở lên), luồng gió trong hố thang (hiệu ứng piston) và quán tính sẽ khiến dây cáp điện dao động mạnh. Nếu không có móc treo thang máy được tính toán vị trí chính xác tại điểm đầu và điểm cuối, sợi cáp sẽ văng quật mất kiểm soát.
Móc treo giúp định vị điểm xuất phát của cáp, đảm bảo cáp luôn uốn cong theo một bán kính cho phép (loop) ở đáy cabin. Điều này giúp cáp di chuyển nhịp nhàng lên xuống theo cabin mà không bị rối hay vướng vào các thiết bị khác trong hố thang như ray dẫn hướng, đối trọng hay cảm biến tầng.
Bảo vệ cáp điện và phụ kiện
Một trong những nguyên nhân hàng đầu gây hỏng cáp điện là do lớp vỏ bảo vệ bị mài mòn. Nếu móc treo không giữ cáp ở vị trí trung tâm hoặc vị trí an toàn, cáp có thể cọ xát vào vách tường bê tông hoặc dầm thép mỗi khi thang di chuyển.
Bên cạnh đó, móc treo còn đóng vai trò như một bộ phận giảm chấn. Tại điểm tiếp xúc giữa cáp và kết cấu cứng, nếu không có móc treo chuyên dụng với lớp đệm cao su, vỏ cáp sẽ nhanh chóng bị cắt đứt do rung động, dẫn đến hở điện, gây nguy hiểm cháy nổ hoặc rò rỉ điện ra vỏ thang máy. Việc sử dụng đúng phụ kiện thang máy này là lớp lá chắn đầu tiên bảo vệ hệ thống điện.
Tăng độ bền cho toàn bộ hệ thống
Hệ thống dây điện trong thang máy kết nối trực tiếp vào các bo mạch điện tử tinh vi. Nếu toàn bộ trọng lượng của sợi cáp (có thể nặng hàng chục kg đối với các tòa nhà cao tầng) dồn trực tiếp lên các chân giắc cắm hoặc cầu đấu dây (terminal), thì chỉ sau một thời gian ngắn, các điểm kết nối này sẽ bị lỏng, gãy chân hoặc tiếp xúc kém.
Móc treo chịu toàn bộ lực kéo cơ học này, “giải phóng” cho các điểm đấu nối điện. Nhờ đó, hệ thống điều khiển hoạt động ổn định, tín hiệu truyền đi chính xác, không gặp tình trạng chập chờn hay thang máy báo lỗi ảo do lỏng dây.

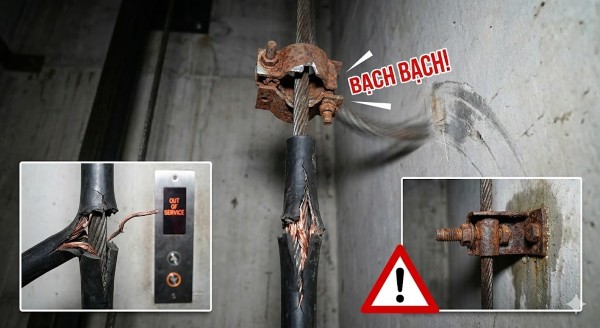

Dấu hiệu móc treo thang máy không đạt chuẩn
Trong quá trình vận hành, chủ nhà hoặc quản lý tòa nhà cần lưu ý những dấu hiệu bất thường có thể xuất phát từ việc móc treo hoặc hệ thống cố định cáp gặp vấn đề. Dưới đây là những cảnh báo thực tế:
- Tiếng ồn lạ trong hố thang: Khi thang di chuyển, nếu nghe thấy tiếng “bạch bạch” hoặc tiếng va đập vào vách tường, rất có thể móc treo đã bị tuột hoặc lắp đặt sai vị trí, khiến cáp va đập vào thành hố.
- Thang máy hoạt động chập chờn: Các lỗi liên quan đến tín hiệu, thang dừng đột ngột rồi lại chạy, hoặc mất tín hiệu gọi tầng có thể do lõi cáp bên trong bị đứt ngầm tại vị trí treo do kẹp quá chặt hoặc không có đệm lót, làm gãy lõi đồng.
- Vỏ cáp bị trầy xước, hở lõi: Khi kiểm tra định kỳ, nếu thấy lớp vỏ nhựa của cáp điện tại vị trí ngay dưới móc treo bị nứt vỡ, biến dạng hoặc hở lõi kim loại, đó là dấu hiệu móc treo không đạt chuẩn hoặc đã hết niên hạn sử dụng.
- Móc treo bị rỉ sét, ăn mòn: Tại các công trình gần biển hoặc độ ẩm cao, nếu sử dụng móc treo làm từ sắt thép thông thường không qua xử lý mạ kẽm, chúng sẽ nhanh chóng bị rỉ sét. Điều này làm giảm khả năng chịu lực, tiềm ẩn nguy cơ gãy móc, rơi cáp cực kỳ nguy hiểm.
Những dấu hiệu này không chỉ ảnh hưởng đến trải nghiệm sử dụng mà còn là nguy cơ trực tiếp đến an toàn thang máy.

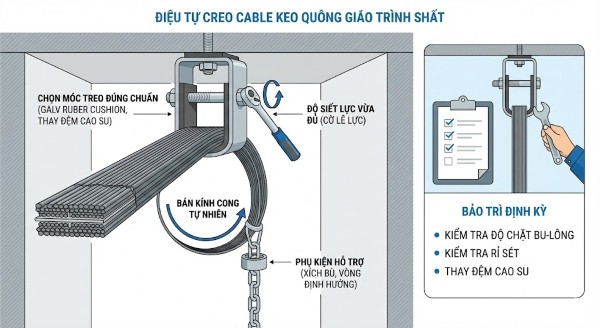

Giải pháp cố định cáp điện thang máy hiệu quả
Để khắc phục triệt để các vấn đề trên và đảm bảo hệ thống vận hành trơn tru, việc áp dụng các giải pháp kỹ thuật đúng đắn ngay từ khâu lắp đặt là vô cùng cần thiết.
Chọn móc treo đúng chuẩn ngay từ đầu
Đây là bước quan trọng nhất. Không nên sử dụng các loại dây thép buộc tạm bợ hay các loại kẹp ống nước để thay thế cho móc treo thang máy chuyên dụng. Cần chọn loại móc treo được nhà sản xuất thang máy chỉ định (thường đi kèm đồng bộ với thang).
Đối với các công trình thang máy gia đình, ưu tiên sử dụng các loại kẹp treo cáp dẹt có ốp cao su giảm chấn và phần khung bằng thép mạ kẽm dày dặn. Đầu tư vào linh kiện chuẩn ngay từ đầu sẽ tiết kiệm rất nhiều chi phí sửa chữa sau này.
Lắp đặt đúng kỹ thuật
Kỹ thuật lắp đặt quyết định 50% độ bền của cáp.
- Vị trí treo: Phải được tính toán sao cho khi cabin ở tầng cao nhất và thấp nhất, cáp không bị căng quá mức và cũng không bị trùng chạm đáy hố pit.
- Độ siết lực: Kỹ thuật viên cần siết ốc kẹp cáp với lực vừa đủ (có thể dùng cờ lê lực). Nếu lỏng quá, cáp sẽ tuột. Nếu chặt quá, lõi cáp sẽ bị tổn thương.
- Bán kính cong: Đảm bảo đoạn cáp ngay dưới móc treo có độ cong tự nhiên, không bị bẻ gập đột ngột.
Sử dụng thêm các phụ kiện hỗ trợ
Ngoài móc treo chính, hệ thống cố định cáp điện thang máy nên được bổ sung các phụ kiện hỗ trợ nếu hành trình thang quá dài. Ví dụ, sử dụng thêm xích bù hoặc dây thừng chịu lực đi kèm để gánh bớt trọng lượng cho cáp điện. Hoặc lắp đặt các vòng định hướng (guide) để đảm bảo cáp luôn di chuyển trong phạm vi an toàn.
Bảo trì định kỳ
Móc treo thang máy cần được đưa vào danh mục kiểm tra trong mọi lần bảo trì định kỳ. Kỹ thuật viên cần kiểm tra độ chặt của bu-lông, tình trạng rỉ sét của thân móc và độ nguyên vẹn của lớp vỏ cáp tại điểm kẹp. Nếu phát hiện lớp cao su đệm bị lão hóa, cần thay thế ngay lập tức để tránh làm hỏng cáp.
Hướng dẫn chi tiết quy trình lắp đặt móc treo thang máy chuẩn kỹ thuật
Việc lắp đặt móc treo (móc Palăng) không đơn thuần là gắn một khối thép vào trần hố thang, mà là một quy trình kỹ thuật yêu cầu sự phối hợp chặt chẽ giữa đơn vị thi công xây dựng và đơn vị lắp đặt thang máy. Một sai sót nhỏ về vị trí hoặc độ chịu lực đều có thể dẫn đến mất an toàn nghiêm trọng.
Xác định vị trí trên bản vẽ
Trước khi tiến hành đổ bê tông sàn phòng máy hoặc dầm đỉnh hố (OH), kỹ thuật viên thang máy phải phối hợp với kỹ sư xây dựng để xác định vị trí chính xác:
- Căn cứ kỹ thuật: Dựa vào bản vẽ thiết kế thang máy để xác định tâm của máy kéo hoặc vị trí đặt Palăng. Điểm đặt móc treo phải đảm bảo phương thẳng đứng trùng với trọng tâm của máy kéo hoặc vật nặng cần nâng sau này.
- Đánh dấu tọa độ: Sử dụng phương pháp thả dọi hoặc máy laser để lấy tim hố thang, từ đó định vị vị trí móc trên hệ thống ván khuôn (cốp pha). Việc lệch tọa độ dù chỉ vài cm cũng có thể làm xéo xích Palăng, gây khó khăn và nguy hiểm khi kéo thiết bị nặng.
Kỹ thuật liên kết và Neo giữ vào hệ thống cốt thép
Đây là bước quan trọng nhất quyết định khả năng chịu tải của móc treo. Móc treo tuyệt đối không được lắp đặt độc lập mà phải trở thành một phần của kết cấu chịu lực:
- Liên kết cốt thép: Thân móc treo (thường là thép phi 16-20) phải được uốn cong chân vịt hoặc hình chữ U để móc trực tiếp vào lớp thép chịu lực dưới của dầm hoặc sàn bê tông.
- Kỹ thuật neo: Nếu móc treo chịu tải trọng lớn, cần hàn đính hoặc buộc chặt vào các thanh thép dầm chính. Phần thân móc phải xuyên qua lớp thép sàn để lực kéo được phân bổ đều lên toàn bộ hệ thống sàn bê tông, tránh hiện tượng “nhổ” hoặc “bóc tách” lớp bê tông bảo vệ khi chịu tải cực hạn.
- Bảo vệ ren/mặt tiếp xúc: Nếu sử dụng loại móc treo có ren, cần được bọc bảo vệ để tránh bê tông bám dính làm hỏng bước ren trong quá trình đổ sàn.
Giám sát đổ bê tông và Điều chỉnh độ lộ kỹ thuật
Trong quá trình đổ bê tông sàn phòng máy, áp lực từ máy bơm hoặc đầm dùi có thể làm xê dịch vị trí móc:
- Giám sát tại chỗ: Cần có kỹ thuật viên trực để đảm bảo móc không bị nghiêng hoặc lún sâu vào trong bê tông.
- Độ lộ tiêu chuẩn: Sau khi hoàn thiện bề mặt, phần móc nhô ra khỏi sàn (hoặc dầm) phải đạt từ 100mm – 150mm. Độ hở này phải đủ rộng để móc cẩu của Palăng có thể thao tác dễ dàng nhưng cũng không được quá dài gây vướng víu hoặc giảm khả năng chịu lực uốn cục bộ.
Kiểm tra nghiệm thu và Thử tải tĩnh (Load Test)
Sau khi bê tông đạt cường độ (thường sau 21-28 ngày), quy trình nghiệm thu cần thực hiện các bước:
- Kiểm tra cảm quan: Đảm bảo xung quanh chân móc không có vết nứt chân chim hoặc bọt khí lớn (rỗ bê tông).
- Thử tải thực tế: Trước khi lắp đặt máy kéo, đơn vị thang máy nên thực hiện thử tải tĩnh bằng cách treo vật nặng có tải trọng xấp xỉ 125% tải trọng thiết kế của móc trong khoảng 30 phút. Việc này nhằm xác nhận độ ổn định tuyệt đối của điểm treo trước khi đưa vào vận hành chính thức.
Lưu ý chuyên gia: Đối với các công trình cải tạo không thể đặt móc treo trước khi đổ bê tông, giải pháp thay thế là sử dụng bu lông hóa chất (Chemical Anchor) loại chuyên dụng cho tải trọng động, khoan sâu vào dầm bê tông cốt thép hiện hữu. Tuyệt đối không sử dụng bu lông nở (tắc kê sắt) thông thường cho mục đích treo máy kéo thang máy.

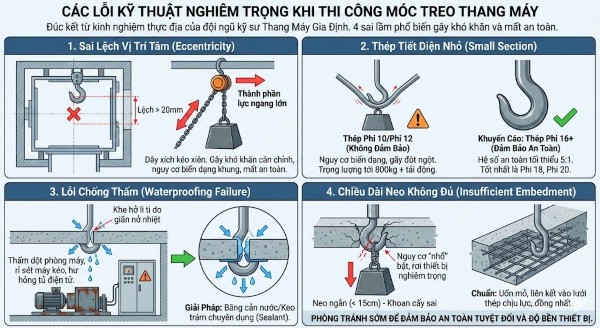

Các lỗi kỹ thuật nghiêm trọng thường gặp khi thi công móc treo
Trong quá trình tư vấn thiết kế và giám sát thực địa, đội ngũ kỹ sư của Thang Máy Gia Định đã đúc kết được 4 sai lầm phổ biến nhất mà các đơn vị xây dựng thường mắc phải. Những lỗi này không chỉ gây khó khăn cho việc lắp đặt mà còn tiềm ẩn nguy cơ mất an toàn lao động kéo dài.
Sai lệch vị trí so với tọa độ tâm máy (Eccentricity)
Đây là lỗi phổ biến nhất do sự thiếu phối hợp giữa đội thợ xây dựng và bên cung cấp thang máy.
- Hệ quả: Khi vị trí móc treo bị lệch so với tâm máy kéo theo thiết kế, dây xích Palăng sẽ bị kéo xiên, tạo ra một thành phần lực ngang cực lớn. Điều này không chỉ gây khó khăn cho việc căn chỉnh ray dẫn hướng và cáp tải mà còn có thể làm biến dạng khung máy hoặc gây nguy hiểm cho kỹ thuật viên khi nâng những thiết bị nặng hàng tấn.
- Yêu cầu: Sai số vị trí móc treo so với tâm máy kéo không được vượt quá 20mm.
Sử dụng thép tiết diện nhỏ, không đảm bảo hệ số an toàn
Nhiều đơn vị xây dựng tự ý sử dụng các mẩu thép thừa như Phi 10 hoặc Phi 12 để làm móc treo nhằm tiết kiệm chi phí.
- Nguy cơ: Với các dòng máy kéo cho nhà cao tầng, trọng lượng motor và thiết bị có thể lên tới 500kg – 800kg. Khi cộng thêm hệ số tải động lúc nâng hạ, thép Phi 10 rất dễ bị biến dạng dẻo hoặc đứt gãy đột ngột tại điểm uốn.
- Tiêu chuẩn: Thang Máy Gia Định khuyến cáo chỉ sử dụng thép từ Phi 16 trở lên (tốt nhất là Phi 18, Phi 20) để đảm bảo hệ số an toàn tối thiểu là 5:1 so với tải trọng nâng.
Lỗi xử lý chống thấm tại điểm xuyên sàn hố thang
Móc treo thường xuyên qua sàn mái hoặc sàn phòng máy – nơi tiếp xúc trực tiếp với môi trường hoặc các khu vực dễ ẩm ướt.
- Hệ quả: Do tính chất giãn nở nhiệt giữa thép và bê tông khác nhau, tại vị trí chân móc thường xuất hiện các khe hở li ti. Nếu không được xử lý chống thấm chuyên dụng, nước mưa sẽ theo chân móc chảy xuống, gây thấm dột phòng máy, làm rỉ sét máy kéo và đặc biệt nguy hiểm nếu nước lọt vào tủ điều khiển điện tử.
- Giải pháp: Cần sử dụng băng cản nước hoặc các loại keo trám khe (Sealant) chuyên dụng tại vị trí cổ móc trước khi hoàn thiện lớp sàn.
Chiều dài neo thép (Embedment) không đạt chuẩn
Một số trường hợp móc treo được lắp đặt sau khi đổ bê tông bằng cách khoan cấy thủ công nhưng không đủ độ sâu.
- Rủi ro: Khi chịu lực kéo thẳng đứng cực lớn từ Palăng, nếu chiều dài neo thép vào dầm bê tông quá ngắn (dưới 15cm), toàn bộ khối móc treo có thể bị “nhổ” bật khỏi sàn bê tông, gây tai nạn rơi thiết bị cực kỳ nghiêm trọng.
- Kỹ thuật chuẩn: Chân móc phải được uốn mỏ và buộc/hàn trực tiếp vào lưới thép chịu lực chính của dầm hố thang trước khi đổ bê tông để tạo thành một khối liên kết đồng nhất.
Việc nhận diện và phòng tránh sớm các lỗi trên sẽ giúp quy trình lắp đặt thang máy diễn ra suôn sẻ, đảm bảo độ bền tối đa cho thiết bị và sự an toàn tuyệt đối cho công trình.
