Nếu ví hệ thống điều khiển là “bộ não” thì máy dẫn động thang máy (hay còn gọi là máy kéo) chính là “trái tim” của toàn bộ hệ thống. Đây là bộ phận chịu trách nhiệm tạo ra lực kéo để nâng hạ cabin, quyết định trực tiếp đến sức tải, tốc độ và độ êm ái khi thang di chuyển.
Với sự phát triển của công nghệ, máy dẫn động ngày càng đa dạng về chủng loại và công năng. Tuy nhiên, việc lựa chọn loại máy nào để tối ưu chi phí vận hành và đảm bảo an toàn tuyệt đối vẫn là câu hỏi lớn của nhiều chủ đầu tư. Tại bài viết này, đội ngũ kỹ thuật của Thang Máy Gia Định sẽ cung cấp cái nhìn chuyên sâu và toàn diện nhất về bộ phận quan trọng này.
Máy dẫn động trong thang máy là gì?
Máy dẫn động thang máy (Traction Machine) là cụm thiết bị cơ khí – điện tử có chức năng truyền động lực làm quay puly, thông qua hệ thống cáp tải để di chuyển cabin thang máy và đối trọng theo phương thẳng đứng.
Trong thuật ngữ kỹ thuật, bộ phận này thường được gọi là “máy kéo”. Tuy nhiên, khái niệm “máy dẫn động” bao hàm ý nghĩa rộng hơn, mô tả toàn bộ quá trình chuyển hóa điện năng thành cơ năng để vận hành thang. Tùy thuộc vào thiết kế hố thang (có phòng máy hoặc không phòng máy), vị trí lắp đặt máy dẫn động có thể nằm ở đỉnh hố thang, đáy hố thang hoặc ngay bên trong giếng thang.

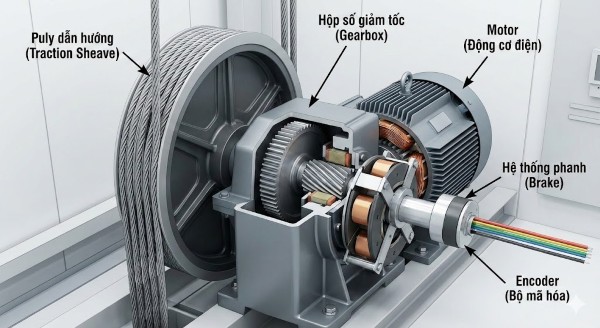

Cấu tạo máy dẫn động thang máy
Dù là dòng máy nhập khẩu nguyên chiếc từ các thương hiệu lớn như Mitsubishi, Fuji, Montanari hay các dòng liên doanh, cấu tạo cơ bản của một bộ máy dẫn động thang máy chuẩn mực đều bao gồm các thành phần chính sau:
- Motor (Động cơ điện): Đây là nguồn phát lực. Động cơ có thể là loại xoay chiều không đồng bộ (dùng cho máy có hộp số) hoặc động cơ đồng bộ nam châm vĩnh cửu (dùng cho máy không hộp số).
- Puly dẫn hướng (Traction Sheave): Là bánh đà có các rãnh để vắt cáp tải qua. Lực ma sát giữa rãnh puly và cáp tải chính là yếu tố làm cabin di chuyển.
- Hệ thống phanh (Brake): Thường là phanh điện từ. Phanh có nhiệm vụ giữ chặt trục động cơ khi thang dừng tầng hoặc khi mất điện, đảm bảo cabin không bị trôi tự do.
- Hộp số giảm tốc (Gearbox): Chỉ có ở loại máy dẫn động có hộp số. Bộ phận này dùng các bánh răng trục vít để giảm tốc độ vòng quay của motor và tăng mô-men xoắn.
- Encoder (Bộ mã hóa): Thiết bị đo đếm tốc độ và vị trí của động cơ, gửi tín hiệu phản hồi về tủ điều khiển để xử lý độ chính xác khi dừng tầng.
Nguyên lý hoạt động của máy dẫn động thang máy
Nguyên lý hoạt động của máy dẫn động thang máy dựa trên cơ chế ròng rọc và ma sát, kết hợp với sự cân bằng của đối trọng.
Khi có lệnh gọi tầng từ người dùng, tủ điều khiển sẽ cấp điện cho motor của máy dẫn động.
- Bước 1: Motor quay làm trục puly dẫn hướng quay theo.
- Bước 2: Cáp tải (được vắt qua puly) liên kết một đầu với cabin và đầu kia với đối trọng. Nhờ lực ma sát giữa cáp và rãnh puly, dây cáp di chuyển.
- Bước 3: Nếu puly quay theo chiều kim đồng hồ, cabin đi lên (và đối trọng đi xuống) hoặc ngược lại.
- Bước 4: Đối trọng đóng vai trò cân bằng trọng lượng của cabin cộng với khoảng 40-50% tải trọng định mức. Điều này giúp máy dẫn động không phải “kéo” toàn bộ trọng lượng cabin mà chỉ cần sinh ra lực để thắng độ chênh lệch trọng lượng và ma sát, giúp tiết kiệm năng lượng đáng kể.

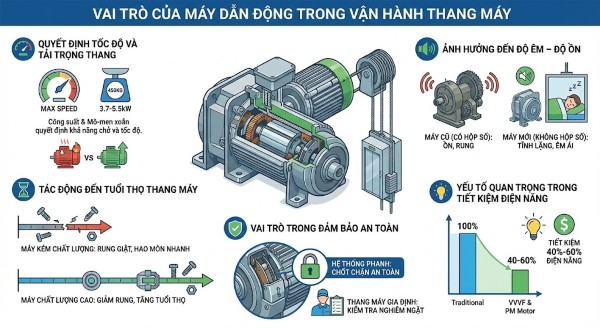

Vai trò của máy dẫn động trong vận hành thang máy
Không chỉ đơn thuần là bộ phận tạo lực kéo, máy dẫn động chi phối gần như toàn bộ trải nghiệm sử dụng và hiệu quả kinh tế của thang máy.
Quyết định tốc độ và tải trọng thang
Công suất (kW) và mô-men xoắn của máy dẫn động là hai thông số kỹ thuật quyết định thang máy chở được bao nhiêu người và chạy nhanh hay chậm.
- Một thang máy gia đình 450kg thường dùng máy kéo khoảng 3.7kW – 5.5kW.
- Nếu chọn máy dẫn động có công suất không đủ so với thiết kế, thang sẽ bị ì, nóng máy và nhanh hỏng. Ngược lại, công suất quá lớn gây lãng phí điện năng.
Ảnh hưởng đến độ êm – độ ồn
Tiếng ồn khi thang máy vận hành chủ yếu phát ra từ máy dẫn động.
- Các loại máy cũ (có hộp số) thường gây tiếng ồn do sự ăn khớp của bánh răng.
- Các loại máy dẫn động thang máy thế hệ mới (không hộp số) sử dụng từ trường nam châm vĩnh cửu, triệt tiêu gần như hoàn toàn tiếng ồn cơ khí, mang lại trải nghiệm di chuyển tĩnh lặng cho ngôi nhà.
Tác động đến tuổi thọ thang máy
Một bộ máy dẫn động chất lượng cao, hoạt động đồng bộ sẽ giảm rung lắc cho cabin, từ đó giảm áp lực lên ray dẫn hướng, shoes dẫn hướng và hệ thống cáp. Ngược lại, máy kém chất lượng gây rung giật sẽ làm lỏng các ốc vít, hao mòn cơ khí nhanh chóng, làm giảm tuổi thọ tổng thể của thang máy.
Yếu tố quan trọng trong tiết kiệm điện năng
Trong bối cảnh giá điện tăng cao, vai trò tiết kiệm năng lượng của máy dẫn động rất được quan tâm. Các dòng máy dẫn động sử dụng công nghệ biến tần (VVVF) kết hợp động cơ PM (Permanent Magnet) có thể tiết kiệm đến 40% – 60% điện năng so với các dòng động cơ truyền thống.
Vai trò trong đảm bảo an toàn
Hệ thống phanh gắn trên máy dẫn động là chốt chặn an toàn quan trọng nhất. Nó phải hoạt động chính xác tuyệt đối để giữ cabin đứng yên tại tầng. Tại Thang Máy Gia Định, chúng tôi luôn kiểm tra khắt khe khe hở má phanh và lực giữ của phanh trong mọi quy trình bảo trì, bởi đây là yếu tố sống còn.
Ưu điểm – nhược điểm của các loại máy dẫn động
Trên thị trường hiện nay tồn tại 3 công nghệ dẫn động chủ đạo. Việc lựa chọn không chỉ dựa trên giá thành mà phải căn cứ vào thiết kế hố thang (Pit/OH), nhu cầu lưu lượng và yêu cầu về độ ồn. Dưới đây là phân tích kỹ thuật chi tiết từ đội ngũ kỹ thuật Thang Máy Gia Định:

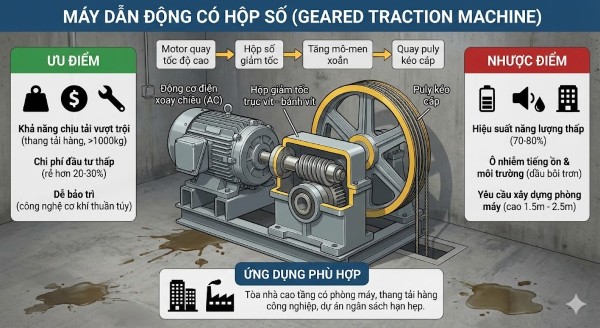

Máy dẫn động có hộp số (Geared Traction Machine)
Đây là công nghệ truyền thống, sử dụng động cơ điện xoay chiều (AC) kết hợp với hộp giảm tốc trục vít – bánh vít để truyền động.
- Cơ chế kỹ thuật: Motor quay ở tốc độ cao -> truyền lực qua hộp số để giảm tốc độ vòng quay -> tăng mô-men xoắn -> quay puly kéo cáp.
- Ưu điểm:
- Khả năng chịu tải vượt trội: Nhờ cơ cấu bánh răng, máy tạo ra lực kéo cực lớn, rất phù hợp cho thang tải hàng hoặc thang chung cư cũ tải trọng lớn (từ 1000kg trở lên).
- Chi phí đầu tư thấp: Giá thành máy rẻ hơn 20-30% so với loại không hộp số.
- Dễ bảo trì: Công nghệ cơ khí thuần túy, dễ dàng tháo lắp và sửa chữa bởi thợ cơ khí thông thường.
- Nhược điểm:
- Hiệu suất năng lượng thấp: Năng lượng bị thất thoát lớn do ma sát tại hộp số (hiệu suất chỉ đạt khoảng 70-80%).
- Ô nhiễm tiếng ồn & Môi trường: Tiếng ồn từ sự ăn khớp bánh răng là không thể triệt tiêu hoàn toàn. Bắt buộc phải dùng dầu bôi trơn hộp số, gây nguy cơ rò rỉ dầu ra phòng máy và hố thang.
- Yêu cầu xây dựng: Bắt buộc phải xây dựng phòng máy (Machine Room) cao từ 1.5m – 2.5m ở tầng trên cùng, gây khó khăn cho các công trình bị giới hạn chiều cao.
Ứng dụng phù hợp: Tòa nhà cao tầng có phòng máy riêng biệt, thang tải hàng công nghiệp, các dự án ngân sách hạn hẹp.
Máy dẫn động không hộp số (Gearless Traction Machine)
Sử dụng công nghệ động cơ đồng bộ nam châm vĩnh cửu (PMSM). Đây là bước đột phá công nghệ, loại bỏ hoàn toàn hộp số giảm tốc trung gian.
- Cơ chế kỹ thuật: Trục động cơ kết nối trực tiếp với puly dẫn hướng. Tốc độ quay của motor chính là tốc độ thang, được kiểm soát chính xác bằng biến tần (VVVF).
- Ưu điểm:
- Tiết kiệm điện năng tối đa: Không mất năng lượng cho ma sát hộp số, tiết kiệm đến 40% điện năng so với máy có hộp số.
- Vận hành êm ái tuyệt đối: Tốc độ vòng quay của motor thấp (Low RPM) giúp thang di chuyển mượt mà, triệt tiêu rung lắc và tiếng ồn (độ ồn thường < 50dB).
- Tiết kiệm không gian (MRL): Kích thước máy nhỏ gọn, cho phép lắp đặt dòng thang không phòng máy (Machine Room Less), giúp tối ưu chiều cao tòa nhà và kiến trúc mái.
- Thân thiện môi trường: Không sử dụng dầu hộp số, không cần thay dầu định kỳ.
- Nhược điểm:
- Chi phí cao: Giá thành thiết bị cao hơn do sử dụng vật liệu đất hiếm (nam châm vĩnh cửu).
- Yêu cầu kỹ thuật cao: Việc cứu hộ, sửa chữa hoặc thay thế vòng bi (bạc đạn) đòi hỏi kỹ thuật viên phải có tay nghề cao và công cụ chuyên dụng để không làm hỏng từ tính của motor.
Ứng dụng phù hợp: Thang máy gia đình, biệt thự, khách sạn, tòa nhà văn phòng hiện đại yêu cầu độ êm ái cao và thẩm mỹ tinh tế.

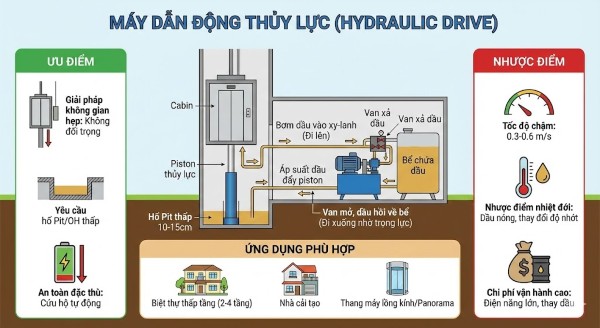

Máy dẫn động thủy lực (Hydraulic Drive)
Sử dụng hệ thống bơm dầu và piston để nâng hạ cabin. Công nghệ này từng rất phổ biến ở Châu Âu cho các tòa nhà thấp tầng.
- Cơ chế kỹ thuật: Motor bơm dầu vào xy-lanh -> áp suất dầu đẩy piston duỗi ra -> nâng cabin lên. Khi đi xuống, van xả dầu mở ra, cabin hạ xuống nhờ trọng lực (không tốn điện chiều xuống).
- Ưu điểm:
- Giải pháp cho không gian hẹp: Không cần đối trọng, giúp tiết kiệm diện tích giếng thang (tăng diện tích cabin sử dụng).
- Yêu cầu hố Pit/OH thấp: Chỉ cần hố Pit sâu 10-15cm và chiều cao tầng trên cùng (OH) thấp, cực kỳ phù hợp cho nhà cải tạo.
- An toàn đặc thù: Dễ dàng tích hợp bộ cứu hộ tự động (khi mất điện, van dầu mở để thang trôi nhẹ xuống tầng gần nhất).
- Nhược điểm:
- Tốc độ chậm: Thường chỉ đạt 0.3 – 0.6 m/s (chậm hơn nhiều so với thang cáp kéo).
- Nhược điểm nhiệt đới: Tại khí hậu nóng như Việt Nam, dầu thủy lực dễ bị nóng lên làm thay đổi độ nhớt, gây tình trạng thang dừng không bằng tầng hoặc vận hành bị giật.
- Chi phí vận hành “ẩn”: Tiêu tốn điện năng rất lớn khi đi lên (gấp 2-3 lần máy kéo thông thường). Chi phí thay dầu định kỳ cao và mùi dầu đặc trưng có thể gây khó chịu trong nhà ở.
Ứng dụng phù hợp: Biệt thự thấp tầng (2-4 tầng), nhà cải tạo không thể đào hố Pit sâu, các dòng thang máy lồng kính tròn hoặc thiết kế đặc biệt (Panaroma).
Khi nào cần nâng cấp hoặc thay máy dẫn động?
Máy dẫn động thang máy thường có tuổi thọ rất cao (từ 15 – 20 năm). Tuy nhiên, nếu gặp các dấu hiệu sau, chủ đầu tư cần cân nhắc phương án bảo dưỡng lớn hoặc thay thế:
- Tiếng ồn bất thường: Tiếng gầm rú từ động cơ hoặc tiếng “két két” kim loại va đập ngày càng lớn.
- Rung lắc mạnh: Khi khởi động hoặc dừng tầng, cabin bị giật cục, không êm ái.
- Lệch tầng liên tục: Dù đã căn chỉnh Encoder nhưng thang vẫn dừng lệch quá biên độ cho phép.
- Nóng máy và ngắt liên tục: Động cơ quá nhiệt khiến hệ thống bảo vệ tự ngắt, làm gián đoạn sử dụng.
- Rò rỉ dầu nghiêm trọng: Đối với máy có hộp số, việc rò rỉ dầu không kiểm soát được sẽ gây nguy hiểm.

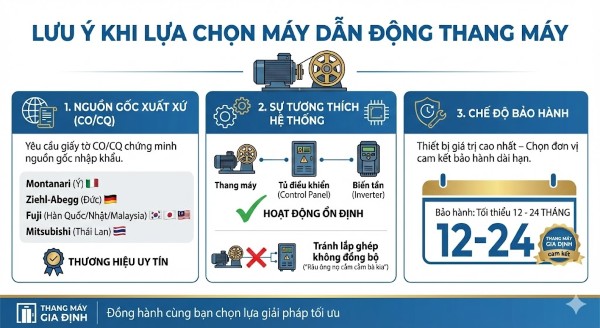

Lưu ý khi lựa chọn máy dẫn động thang máy
Để chọn được máy dẫn động thang máy tốt, phù hợp với nhu cầu, Thang Máy Gia Định khuyến nghị khách hàng lưu ý 3 điểm sau:
- Nguồn gốc xuất xứ (CO/CQ): Yêu cầu đơn vị cung cấp xuất trình giấy tờ chứng minh nguồn gốc (nhập khẩu từ Ý, Đức, Thái Lan, Hàn Quốc hay Trung Quốc). Các thương hiệu uy tín nên cân nhắc: Montanari (Ý), Ziehl-Abegg (Đức), Fuji (Hàn Quốc/Nhật Bản/Malaysia), Mitsubishi (Thái Lan).
- Sự tương thích: Máy kéo phải tương thích với tủ điều khiển và biến tần. Việc lắp ghép “râu ông nọ cắm cằm bà kia” sẽ khiến thang hoạt động thiếu ổn định.
- Chế độ bảo hành: Máy dẫn động là thiết bị đắt tiền nhất. Hãy chọn đơn vị cam kết bảo hành dài hạn (tối thiểu 12-24 tháng) cho riêng bộ phận này.
