Một chiếc thang máy vận hành êm ái, an toàn và bền bỉ không chỉ phụ thuộc vào thương hiệu mà cốt lõi nằm ở hệ thống linh kiện thang máy cấu thành. Việc hiểu rõ cấu tạo, chức năng và thời điểm cần thay thế linh kiện là “chìa khóa” giúp chủ đầu tư tối ưu chi phí vận hành và đảm bảo an toàn tuyệt đối cho người sử dụng.

Tại Thang Máy Gia Định, với hơn 20 năm kinh nghiệm thi công, chúng tôi cung cấp giải pháp linh kiện đồng bộ từ các thương hiệu hàng đầu thế giới như Fuji (Nhật Bản, Hàn Quốc, Thái Lan), Montanari (Ý)…

Linh kiện thang máy là gì? Tầm quan trọng của sự đồng bộ thiết bị

Linh kiện thang máy được hiểu là tập hợp các bộ phận chi tiết cơ khí, thiết bị điện tử và hệ thống công nghệ được thiết kế để lắp ráp phối hợp, tạo nên một thực thể thang máy vận hành hoàn chỉnh. Trong ngành kỹ thuật thang máy, các linh kiện này không chỉ đơn thuần là phụ tùng thay thế, mà là những mắt xích quan trọng quyết định đến hiệu suất vận hành, độ êm ái và đặc biệt là tiêu chuẩn an toàn tuyệt đối cho người sử dụng.

Thông thường, các thiết bị này được cung cấp đồng bộ theo đơn đặt hàng lắp đặt mới. Tuy nhiên, trong quá trình vận hành lâu dài, các phụ kiện cũng được cung cấp rời để phục vụ công tác bảo trì, thay thế các chi tiết bị hao mòn tự nhiên.

Hệ thống danh mục phụ kiện thang máy hiện nay vô cùng đồ sộ và có sự khác biệt rõ rệt tùy theo hãng sản xuất (như Fuji, Mitsubishi, hay Montanari) cũng như dòng thang (thang máy liên doanh hay nhập khẩu). Một số nhóm thiết bị cốt lõi bao gồm:

• Hệ thống điều khiển trung tâm: Bao gồm tủ điện, PLC và các bo mạch xử lý tín hiệu.
• Thiết bị biến đổi tần số (Biến tần): Giúp kiểm soát tốc độ động cơ, đảm bảo thang khởi động và dừng tầng êm ái.
• Hệ thống cứu hộ tự động (ARD): “Vị cứu tinh” giúp đưa thang về tầng gần nhất khi xảy ra sự cố mất điện đột ngột.
• Các thiết bị an toàn cơ khí: Như thắng cơ, giảm chấn và hệ thống cảm biến cửa (Photocell).

Việc ưu tiên sử dụng linh kiện chính hãng, rõ ràng về nguồn gốc xuất xứ không chỉ giúp thang máy duy trì trạng thái hoạt động ổn định nhất mà còn giúp gia chủ tối ưu hóa chi phí vận hành, tránh được những hỏng hóc dây chuyền do sự thiếu đồng bộ gây ra.

Phân loại linh kiện thang máy hiện nay

Để đáp ứng nhu cầu lắp đặt thang máy gia đình với nhiều phân khúc ngân sách khác nhau, thị trường linh kiện tại Việt Nam hiện nay được chia thành hai nhóm chính:

Linh kiện thang máy nhập khẩu chính hãng

Đây là các thiết bị được sản xuất và nhập khẩu nguyên chiếc từ các thương hiệu lớn như Mitsubishi, Fuji, Montanari… Các dòng linh kiện này thường được trang bị cho thang máy nhập khẩu để đảm bảo tính đồng bộ tuyệt đối.

• Đặc điểm: Luôn đi kèm đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
• Ứng dụng: Những bộ phận then chốt như máy kéo, tủ điều khiển và hệ điều khiển thông minh thường ưu tiên dùng hàng nhập khẩu để tối ưu độ bền và hiệu suất vận hành lâu dài.

Linh kiện thang máy gia công nội địa

Nhóm linh kiện này là thành phần cốt lõi cấu tạo nên các dòng thang máy liên doanh. Các bộ phận cơ khí như khung cabin, vách cabin, hoặc các mẫu cửa thang máy đẹp sẽ được gia công trực tiếp tại xưởng sản xuất có trang bị hệ thống máy CNC hiện đại trong nước.

• Ưu điểm: Giá thành tối ưu, thời gian cung ứng vật tư thay thế cực nhanh.
• Tính linh hoạt: Dễ dàng tùy chỉnh thiết kế và kích thước theo thực tế hố thang của từng công trình, đặc biệt phù hợp cho các nhà cải tạo có không gian hạn chế.

Vị trí lắp đặt các nhóm linh kiện trong hệ thống thang máy

Để tối ưu hóa quy trình bảo trì sửa chữa thang máy, các kỹ sư thường phân loại linh kiện dựa trên 3 khu vực lắp đặt đặc thù. Việc nắm rõ vị trí các thiết bị này giúp chủ đầu tư dễ dàng giám sát quá trình thi công và nhận biết sớm các dấu hiệu hỏng hóc.

Khu vực phòng máy (Tum thang)

Được coi là “cơ quan đầu não” của toàn bộ hệ thống, khu vực này thường nằm ở vị trí cao nhất (phần OH thang máy). Tại đây tập trung các linh kiện quan trọng nhất quyết định khả năng vận hành:

• Máy kéo (Động cơ): Tạo lực kéo giúp cabin di chuyển.
• Tủ điện trung tâm: Chứa các bo mạch điều khiển vi xử lý và biến tần.
• Bộ khống chế vượt tốc (Governor): Kiểm soát tốc độ, ngăn chặn sự cố rơi tự do.
• Bộ cứu hộ tự động (ARD): Thiết bị giúp đưa thang về tầng gần nhất khi mất điện đột ngột.

Khu vực dọc hố thang (Hoistway) và Cabin

Đây là khu vực chiếm nhiều diện tích nhất trong kích thước hố thang máy. Các linh kiện tại đây chịu trách nhiệm dẫn hướng và tương tác trực tiếp với người dùng:

• Hệ thống Ray dẫn hướng: Đảm bảo cabin và đối trọng di chuyển theo phương thẳng đứng, không rung lắc.
• Cáp tải chuyên dụng: Kết nối máy kéo và cabin để truyền động lực.
• Bộ truyền động cửa: Bao gồm motor và hệ thống ray để đóng/mở cửa tự động.
• Cảm biến an toàn (Photocell): Giúp cửa thang nhận diện vật cản để mở lại kịp thời.
• Bảng điều khiển: Bao gồm bảng điều khiển thang máy trong cabin và các nút gọi tầng bên ngoài.

Khu vực hố PIT

Hố PIT là phần dưới cùng của giếng thang, nơi lắp đặt các thiết bị bảo vệ cuối hành trình:

• Bộ giảm chấn (Buffer): Triệt tiêu lực va chạm nếu cabin hoặc đối trọng vượt quá hành trình giới hạn.
• Công tắc hành trình: Ngắt điện hệ thống khi thang máy đi quá phạm vi cho phép.
• Hệ thống thoát nước & cảm biến ngập: Đảm bảo hố PIT luôn khô ráo để bảo vệ các linh kiện thang máy bằng kim loại khỏi bị ăn mòn.

Danh sách linh kiện thang máy thiết yếu không thể thiếu

Một hệ thống thang máy vận hành hoàn hảo là sự kết hợp đồng bộ của hàng trăm chi tiết cơ khí và điện tử. Tùy vào dòng thang (liên doanh hay nhập khẩu) mà các linh kiện thang máy sẽ có sự khác biệt về thương hiệu. Tuy nhiên, về mặt kỹ thuật, một chiếc thang máy gia đình tiêu chuẩn không thể thiếu các bộ phận cốt lõi sau:

Động cơ (Máy kéo) – “Trái tim” quyết định hiệu suất vận hành

Máy kéo là linh kiện quan trọng nhất, chịu trách nhiệm truyền động để cabin di chuyển theo trục thẳng đứng. Dựa trên kinh nghiệm thi công thực tế tại Thang Máy Gia Định, động cơ hiện được chia làm hai loại chính:

• Động cơ có hộp số (Geared): Thường được lắp đặt cho các công trình có phòng máy. Ưu điểm lớn nhất là lực kéo mạnh mẽ và chi phí đầu tư ban đầu thấp. Tuy nhiên, loại này có kích thước khá lớn, vận hành phát ra tiếng ồn nhẹ và cần phải thay dầu nhớt định kỳ để đảm bảo độ bền.
• Động cơ không hộp số (Gearless): Đây là dòng linh kiện hiện đại sử dụng nam châm vĩnh cửu, phù hợp cho thang máy không phòng máy. Ưu điểm vượt trội là vận hành siêu êm, tiết kiệm đến 40% điện năng và thân thiện với môi trường do không cần dùng dầu máy. Mặc dù giá thành cao hơn, nhưng đây là lựa chọn hàng đầu cho các dòng thang máy gia đình cao cấp hiện nay.

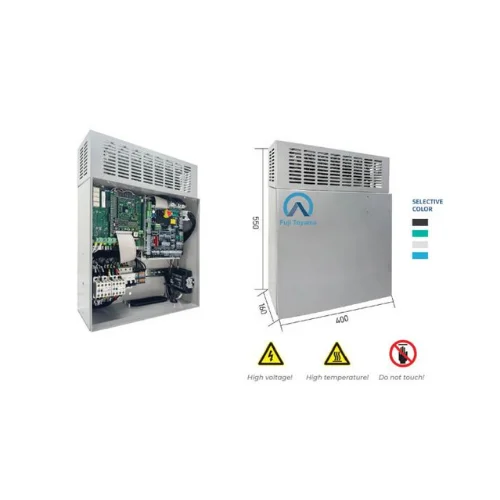

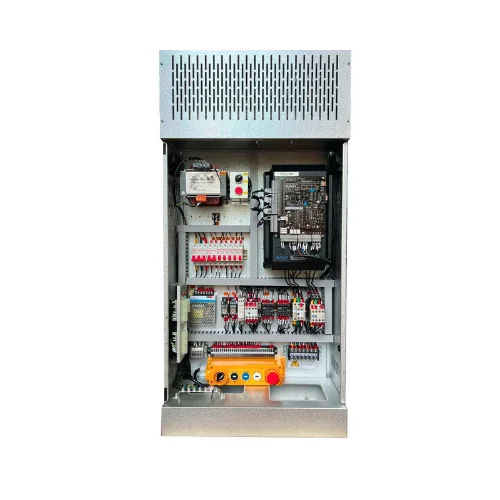

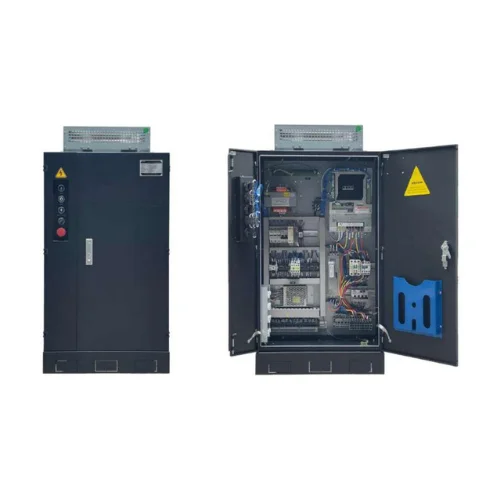

Tủ điện điều khiển – “Bộ não” xử lý trung tâm

Nếu động cơ là trái tim thì tủ điện chính là trung tâm điều khiển mọi hoạt động của thiết bị. Đây là nơi tiếp nhận, phân tích các tín hiệu từ nút bấm cabin và tầng, từ đó ra lệnh cho động cơ vận hành đúng yêu cầu.

• Chức năng: Kiểm soát tốc độ, đóng mở cửa, cứu hộ tự động khi mất điện (ARD) và quản lý hệ thống an toàn.
• Lưu ý kỹ thuật: Một tủ điện chất lượng phải đảm bảo tính ổn định cao, chống nhiễu tốt để tránh các lỗi vặt trong quá trình sử dụng.

Bộ truyền động cửa (Door Operator)

Đây là hệ thống giúp cửa cabin và cửa tầng đóng mở nhịp nhàng, chính xác. Bộ truyền động cửa nhận lệnh từ tủ điện để điều khiển mô tơ cửa.

Công nghệ tích hợp: Hiện nay, các dòng thang máy tại Gia Định thường tích hợp biến tần cửa (VF) giúp quá trình đóng mở cực kỳ êm ái, có khả năng tự động đảo chiều khi gặp vật cản nhờ cảm biến an toàn.

Shoe dẫn hướng (Guốc dẫn hướng)

Shoe dẫn hướng là phụ kiện cơ khí giúp cabin và đối trọng “trượt” trên hệ thống ray dẫn hướng theo phương thẳng đứng mà không bị rung lắc.

Vai trò: Giữ thăng bằng tuyệt đối cho cabin. Nếu shoe được lắp đặt chuẩn xác và làm từ vật liệu chịu mòn tốt, người ngồi bên trong sẽ cảm thấy thang di chuyển rất đầm, không có tiếng rít hay cảm giác chao đảo.

Biến tần (Inverter) – Hệ thống điều khiển tốc độ thông minh

Biến tần (hay bộ biến đổi tần số VVVF) đóng vai trò điều chỉnh tần số và điện áp của dòng điện cấp cho động cơ. Đây là linh kiện then chốt giúp:

• Vận hành êm ái: Kiểm soát gia tốc khi khởi động và dừng tầng, loại bỏ hoàn toàn hiện tượng rung giật, giúp người dùng cảm thấy thoải mái nhất.
• Dừng tầng chính xác: Đảm bảo sàn cabin bằng phẳng với mặt sàn tầng, tránh nguy cơ vấp ngã cho người già và trẻ em.
• Tiết kiệm điện năng: Tối ưu hóa hiệu suất hoạt động của máy kéo, giảm hao phí điện năng lên đến 30-40% so với các dòng thang đời cũ.

Rail dẫn hướng – “Xương sống” định hình hành trình

Hệ thống Rail dẫn hướng được lắp đặt dọc theo hố thang (hoistway) để định hướng cho cabin và đối trọng di chuyển.

• Vai trò: Giữ cho cabin luôn đi đúng quỹ đạo thẳng đứng, không bị lệch hoặc rung lắc.
• Tiêu chuẩn kỹ thuật: Rail tại Thang Máy Gia Định được chế tạo từ thép chuyên dụng chất lượng cao, bề mặt được gia công chính xác tuyệt đối để giảm ma sát với Shoe dẫn hướng, giúp thang vận hành siêu êm.

Cáp tải thang máy – Sức mạnh nâng đỡ bền bỉ

Cáp tải là linh kiện chịu toàn bộ tải trọng của cabin, hành khách và đối trọng.

• Cấu tạo: Thường là loại cáp thép chuyên dụng có lõi bố tẩm dầu, giúp cáp tự bôi trơn trong quá trình vận hành, tăng tuổi thọ và khả năng chịu lực.
• An toàn: Kích thước và số lượng sợi cáp được tính toán tỉ lệ thuận với tải trọng thang (thường có hệ số an toàn rất cao, gấp nhiều lần tải trọng thực tế) để đảm bảo không bao giờ xảy ra sự cố đứt cáp.

Bộ giảm chấn (Buffer) – Chốt chặn an toàn cuối cùng

Giảm chấn được lắp đặt ở đáy hố PIT, là thiết bị an toàn có nhiệm vụ hấp thụ lực va chạm trong trường hợp thang máy vượt quá hành trình cho phép (vượt tầng đáy).

• Phân loại: Gồm giảm chấn cao su (cho thang tốc độ thấp) và giảm chấn thủy lực (cho thang tốc độ cao).
• Tác dụng: Bảo vệ cabin và hành khách khỏi những chấn động mạnh, đảm bảo an toàn tuyệt đối ngay cả khi hệ thống điều khiển gặp sự cố hiếm gặp.

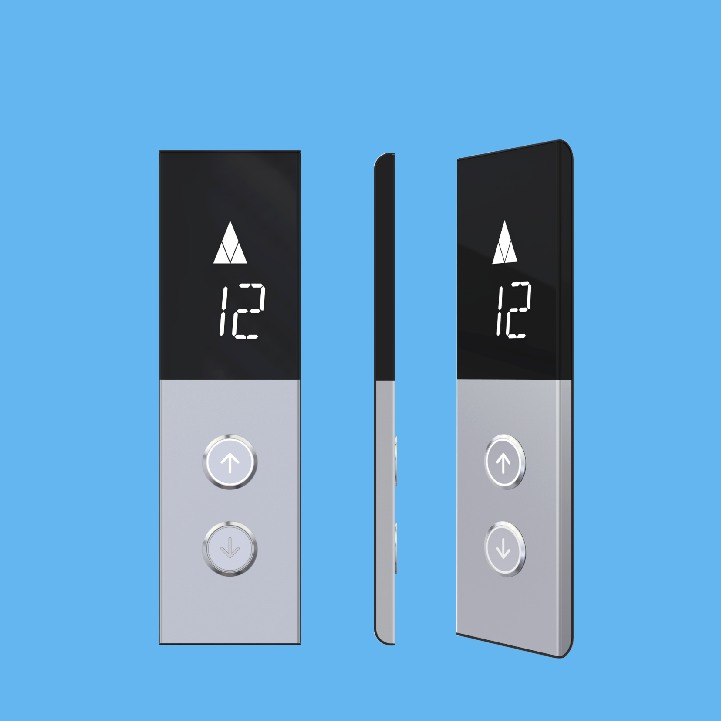

Bảng điều khiển (COP & LOP) – Giao diện tương tác người dùng

Bảng điều khiển bao gồm bảng trong cabin (COP) và bảng gọi tầng (LOP).

• Tính năng: Tích hợp các nút nhấn chọn tầng, nút đóng/mở nhanh, hệ thống liên lạc nội bộ (Intercom) và chuông báo động (Alarm).
• Thẩm mỹ: Tại Gia Định, chúng tôi cung cấp đa dạng mẫu mã từ nút bấm cơ học có chữ nổi Braille cho người khiếm thị đến màn hình cảm ứng LCD hiện đại, tăng sự sang trọng cho không gian kiến trúc.

Quạt thông gió – Điều hòa không khí cabin

Vì cabin là không gian kín, quạt thông gió là linh kiện bắt buộc để:

• Lưu thông không khí: Tạo môi trường thông thoáng, dễ chịu cho hành khách, xóa bỏ cảm giác ngột ngạt khi thang đông người.
• Làm mát thiết bị: Giúp tản nhiệt cho hệ thống đèn LED và các linh kiện điện tử bên trong cabin, duy trì độ bền cho thiết bị.

Thắng cơ (Bộ hãm an toàn) – Hệ thống phanh khẩn cấp

Thắng cơ hoạt động phối hợp với bộ khống chế vận tốc (Governor). Đây là “vị cứu tinh” trong trường hợp thang máy di chuyển quá tốc độ cho phép hoặc rơi tự do.

Cơ chế: Khi vận tốc vượt ngưỡng an toàn, thắng cơ sẽ ngay lập tức kích hoạt, kẹp chặt cabin vào rail dẫn hướng để dừng thang lại một cách cơ học và chắc chắn.

Cabin thang máy – Không gian trải nghiệm người dùng

Cabin là phần quan trọng nhất về mặt thẩm mỹ, là nơi chứa người hoặc hàng hóa để vận chuyển.

• Thiết kế cá nhân hóa: Tùy theo sở thích của gia chủ, cabin có thể làm từ inox gương vàng, inox hoa văn, hoặc thang máy kính quan sát sang trọng.
• Kích thước: Được thiết kế linh hoạt để tối ưu hóa diện tích hố thang thực tế của từng công trình.

Khi nào cần thực hiện thay thế và nâng cấp linh kiện thang máy?

Thang máy đóng vai trò là “mạch máu” trong các tòa nhà hiện đại, hỗ trợ tối đa việc di chuyển và vận chuyển hàng hóa giữa các tầng trở nên nhanh chóng, tiện lợi. Tuy nhiên, bất kỳ hệ thống cơ khí và điện tử nào cũng tuân theo quy luật hao mòn tự nhiên theo thời gian. Sau một quá trình vận hành liên tục, các linh kiện thang máy sẽ bắt đầu xuất hiện dấu hiệu xuống cấp về mặt kỹ thuật, gây ảnh hưởng trực tiếp đến hiệu suất và sự an toàn của người dùng. Việc nhận diện sớm các dấu hiệu hư hỏng không chỉ giúp gia chủ tiết kiệm chi phí sửa chữa lớn mà còn ngăn ngừa triệt để các rủi ro nguy hiểm.

Dưới đây là những trường hợp điển hình yêu cầu bạn phải tiến hành kiểm tra, sửa chữa và thay thế thiết bị ngay lập tức để đảm bảo hành trình di chuyển luôn thông suốt:

• Cáp tải thang máy bị hư hỏng: Trong quá trình vận hành, nếu quan sát thấy sợi cáp bị bám bụi bẩn quá dày, rỉ sét hoặc xuất hiện tình trạng bào mòn, đứt sợi nhỏ do ma sát kéo dài, bạn cần thay thế ngay để tránh nguy cơ đứt cáp.
• Hệ thống cửa vận hành chập chờn: Cửa thang máy làm việc với tần suất cao, thường xuyên chịu lực cản momen hoặc va đập vật lý dẫn đến hỏng hóc bộ truyền động, gây ra tiếng kêu rít hoặc kẹt cửa khi đóng mở.
• Sự cố tại bảng điều khiển: Đây là nơi tiếp nhận lệnh từ người dùng, nếu bảng điều khiển thang máy gặp tình trạng liệt nút bấm, màn hình hiển thị lỗi ký tự hoặc không nhận tín hiệu, hệ thống sẽ không thể vận hành đúng theo yêu cầu.
• Thiết bị an toàn mất nhạy bén: Các linh kiện như cảm biến cửa (photocell), thắng cơ hay bộ lưu điện nếu không được thay thế kịp thời khi hết hạn sử dụng sẽ làm mất đi “lớp bảo vệ” cuối cùng của người đi thang.

Việc duy trì một hệ thống thang máy ổn định đòi hỏi sự am hiểu sâu sắc về thông số kỹ thuật và tính đồng bộ của thiết bị. Đối với các vấn đề phát sinh từ hệ thống cơ khí hay bo mạch điều khiển phức tạp, việc can thiệp kỹ thuật cần được thực hiện bởi những đơn vị chuyên nghiệp. Do đó, nếu thang máy của gia đình bạn đang có những dấu hiệu cảnh báo kể trên, hãy nhanh chóng sử dụng dịch vụ bảo trì sửa chữa thang máy tại Thang Máy Gia Định để được đội ngũ kỹ sư giàu kinh nghiệm kiểm tra và đưa ra giải pháp thay thế linh kiện chính hãng, tối ưu nhất.

Tại sao nên chọn mua linh kiện tại Thang Máy Gia Định?

Với phương châm “An toàn là trên hết”, Thang Máy Gia Định cam kết:

• Hàng chính hãng 100%: Đầy đủ giấy tờ chứng minh nguồn gốc cho từng linh kiện nhỏ nhất.
• Kho hàng sẵn có: Chúng tôi luôn sẵn kho các dòng máy kéo Fuji Thái Lan, Hàn Quốc và tủ điện tại nhà máy Quận 12, đảm bảo thay thế ngay trong vòng 24h.
• Chính sách hậu mãi vượt trội:
  • Bảo trì định kỳ mỗi tháng một lần.
  • Đặc biệt: Miễn phí hoàn toàn vật tư thay thế có giá trị dưới 100.000 VNĐ (trừ đèn chiếu sáng) cho khách hàng sử dụng dịch vụ bảo trì của chúng tôi.
• Đội ngũ kỹ thuật: 100% kỹ sư có chứng chỉ hành nghề, am hiểu sâu sắc về thông số kỹ thuật các dòng thang liên doanh và nhập khẩu.

Nếu thang máy của bạn đang gặp sự cố hoặc cần nâng cấp thiết bị, hãy liên hệ ngay với chúng tôi để được khảo sát miễn phí.

• Hotline: 091 114 5522
• Nhà máy sản xuất: 185/25 đường An Phú Đông 10, Quận 12, TP.HCM.
• Website: thangmaygiadinh.net.vn

Câu hỏi thường gặp về linh kiện thang máy

Linh kiện thang máy Fuji của nước nào tốt nhất?

Thực tế, máy kéo Fuji Nhật Bản có độ bền và tính ổn định cao nhất, tuy nhiên giá thành cũng cao hơn. Fuji Hàn Quốc và Thái Lan là sự lựa chọn cân bằng giữa chất lượng và ngân sách cho các hộ gia đình.

Chi phí thay thế linh kiện có đắt không?

Giá linh kiện phụ thuộc vào chủng loại và thương hiệu. Tại Gia Định, chúng tôi luôn báo giá minh bạch trước khi thực hiện. Với các linh kiện lớn như máy kéo, khách hàng sẽ được bảo hành từ 12 – 24 tháng.
