Kích thước thang máy là yếu tố quan trọng trong thiết kế công trình, ảnh hưởng đến vận hành, an toàn và tối ưu không gian. Việc hiểu rõ tiêu chuẩn, bảng tra và cách chọn kích thước phù hợp giúp kỹ sư, nhà đầu tư đưa ra quyết định chính xác cho từng loại công trình.
Giới thiệu chung về kích thước thang máy

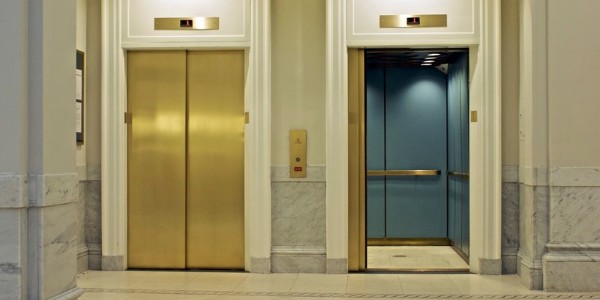

Thang máy là gì? Tầm quan trọng của việc xác định đúng kích thước
Thang máy là thiết bị vận chuyển người và hàng hóa giữa các tầng trong một công trình xây dựng thông qua hệ thống cabin di chuyển theo chiều thẳng đứng hoặc nghiêng. Chức năng chính của thang máy là giúp giảm thiểu thời gian, công sức di chuyển và nâng cao hiệu quả làm việc, sinh hoạt của cộng đồng.
Việc xác định kích thước thang máy đúng chuẩn có vai trò cực kỳ lớn. Khi xác định kích thước phù hợp, hệ thống thang máy sẽ tối ưu về mặt công năng, đảm bảo an toàn cho người dùng, phù hợp với đặc điểm kiến trúc của công trình và tiết kiệm không gian sử dụng. Ngược lại, nếu kích thước không phù hợp sẽ dẫn đến nhiều hệ quả tiêu cực như tạo ra cảm giác chật chội, khó tiếp cận cho người khuyết tật hoặc người già, gây nguy hiểm hoặc gây lãng phí diện tích và chi phí thi công.
Các yếu tố ảnh hưởng trực tiếp đến việc xác định kích thước thang máy
Để xác định chính xác kích thước của hệ thống thang máy, cần xem xét các yếu tố sau:
- Mục đích sử dụng: Trong nhà dân, các tòa nhà cao tầng, bệnh viện, khách sạn hay công cộng, mỗi loại sẽ có yêu cầu khác nhau về kích thước cabin, cửa ra vào, không gian phòng máy…
- Số lượng người sử dụng tối đa/tải trọng cần thiết: Tùy vào số lượng người dùng dự kiến và công suất tải (kg), từ đó xác định thể tích cabin phù hợp.
- Không gian lắp đặt: Diện tích sàn, chiều cao trần, vị trí và hạn chế về mặt vật lý của mặt bằng xây dựng.
- Công nghệ và loại thang máy: Thang máy có phòng máy hay không, sử dụng công nghệ thủy lực hay cáp kéo, đều ảnh hưởng đến thiết kế kích thước của hệ thống.
Quy định và tiêu chuẩn về kích thước thang máy (quốc tế và Việt Nam)
Tiêu chuẩn về kích thước thang máy đã được quy định rõ ràng trong các văn bản pháp lý quốc tế như EN 81-20, ISO, và tiêu chuẩn trong nước như TCVN 6395:2008. Các quy định này nhằm đảm bảo độ an toàn tối đa, phù hợp với từng loại công trình, từng mục đích sử dụng.
Theo tiêu chuẩn Việt Nam TCVN 6395:2008, các thông số kỹ thuật về kích thước cabin, hố thang, cửa thang đều có giới hạn rõ ràng. Các tiêu chuẩn quốc tế như EN 81-20 đề ra các yêu cầu tối thiểu về kích thước cabin, bề rộng cửa, chiều sâu PIT… Lợi ích của việc tuân thủ tiêu chuẩn là độ an toàn luôn được đảm bảo, phù hợp với các yêu cầu khắt khe của ngành vận tải khách và hàng hóa.
Ảnh hưởng của kích thước thang máy đến trải nghiệm và an toàn sử dụng
Kích thước cabin và cửa thang có tác động trực tiếp đến khả năng thoải mái, an toàn cho người dùng. Cabin quá nhỏ sẽ gây cảm giác chật chội, khó di chuyển đặc biệt với người cao tuổi, người khuyết tật, hoặc khi chở hàng hóa lớn. Cửa thang rộng giúp thuận tiện trong việc ra vào, đặc biệt là đối tượng có nhiều thiết bị hỗ trợ vận chuyển như xe lăn, băng ca.
Việc xác định kích thước tối thiểu đảm bảo không gian đủ lớn cho chuyển động, an toàn trong các tình huống khẩn cấp, tránh tai nạn do không gian chật chội hoặc kẹt cứng. So sánh giữa thang máy kích thước lớn và nhỏ cũng sẽ giúp người đầu tư cân nhắc rõ hơn về nhu cầu thực của công trình.
Các thông số kích thước cơ bản của thang máy
Khi thiết kế và lắp đặt thang máy, việc xác định đúng kích thước tiêu chuẩn là yếu tố tiên quyết để đảm bảo an toàn, tính thẩm mỹ cũng như tối ưu chi phí. Các thông số này thường được quy định dựa trên loại thang máy, tải trọng và mục đích sử dụng. Dưới đây là các thông số quan trọng nhất bạn cần nắm rõ.

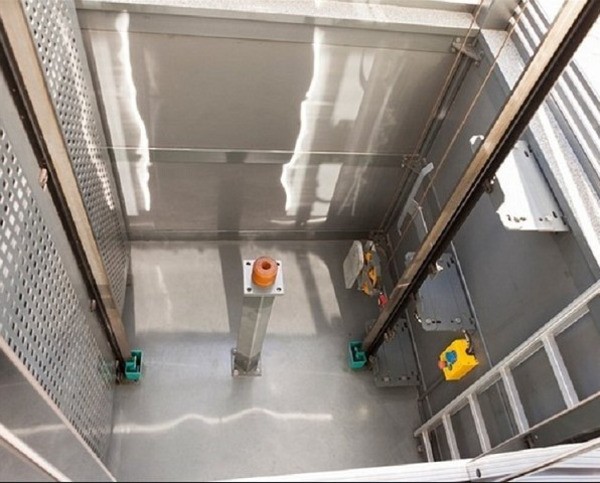

Kích thước ngoại vi (hố thang, giếng thang)
Một trong những yếu tố đầu tiên ảnh hưởng đến thiết kế tổng thể của hệ thống thang máy là kích thước hố thang hay còn gọi là giếng thang. Đây chính là không gian chứa cabin, bộ truyền động, phòng máy (nếu có) và các hệ thống kỹ thuật liên quan.
Hố thang máy (giếng thang) là khu vực bao quanh cabin, nơi chứa các bộ phận quan trọng như cáp kéo, ray dẫn hướng, đối trọng và hệ thống kỹ thuật liên quan. Đây là yếu tố nền tảng quyết định toàn bộ cấu trúc của thang máy.
Theo TCVN 6395:2022 và các tiêu chuẩn quốc tế như EN 81-20, kích thước tối thiểu của hố thang phụ thuộc vào loại thang máy:
| Tải trọng (kg) | Kích thước hố thang tối thiểu (mm) |
|---|---|
| 200 – 320 kg | 1500 x 1500 |
| 450 – 630 kg | 1600 x 1700 |
| 800 – 1000 kg | 2000 x 2000 |
| >1000 kg | 2200 x 2400 trở lên |
Lưu ý:
- Với thang máy gia đình mini (không phòng máy), kích thước hố thang có thể thu gọn xuống 1400 x 1400 mm, phù hợp nhà phố, biệt thự.
- Cần bố trí khoảng trống xung quanh hố thang để thuận tiện bảo trì và giảm rung chấn khi vận hành.

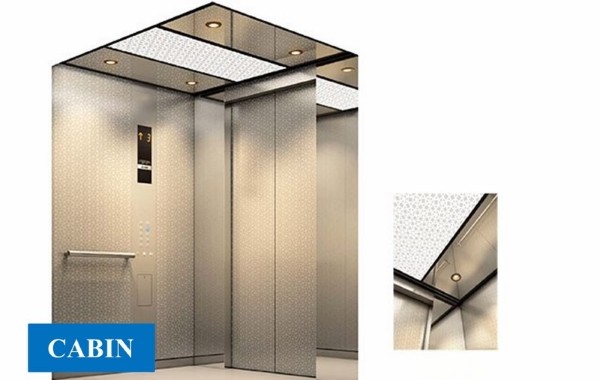

Kích thước cabin (lót lòng sử dụng)
Cabin thang máy là khu vực trực tiếp phục vụ người dùng. Kích thước cabin ảnh hưởng trực tiếp đến sự thoải mái, khả năng vận chuyển và thẩm mỹ nội thất.
Dựa trên khảo sát thị trường thang máy gia đình năm 2025, các thông số cabin phổ biến như sau:
| Loại thang máy | Kích thước cabin tiêu chuẩn (mm) | Tải trọng (kg) |
|---|---|---|
| Thang máy gia đình mini | 1000 x 1000 x 2100 | 200 – 320 |
| Thang máy gia đình phổ biến | 1200 x 1200 x 2200 | 350 – 450 |
| Thang máy chung cư/khách sạn | 1400 x 1400 x 2300 | 550 – 750 |
| Thang máy bệnh viện | 1600 x 2400 x 2300 | 1000 – 1600 |
Gợi ý tối ưu:
- Nhà ở 4 – 5 tầng chỉ cần cabin 1100 x 1100 mm là đủ dùng.
- Các công trình công cộng nên chọn cabin lớn hơn để dễ dàng vận chuyển hàng hóa, cáng bệnh nhân hoặc thiết bị cồng kềnh.

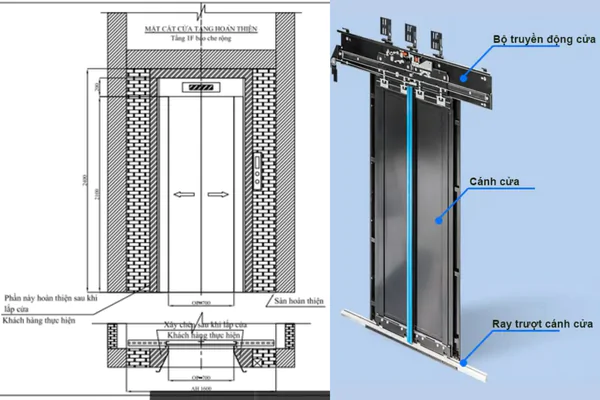

Kích thước cửa thang máy
Cửa thang máy là điểm tiếp xúc chính giữa cabin và người dùng. Độ rộng cửa không chỉ đảm bảo thuận tiện mà còn tuân thủ các tiêu chuẩn về khả năng tiếp cận (Accessibility), đặc biệt với người khuyết tật.
Theo ISO 4190-1:2024, chiều rộng cửa thang máy được khuyến nghị:
| Mục đích sử dụng | Chiều rộng cửa tối thiểu (mm) |
|---|---|
| Nhà ở gia đình | 700 – 800 |
| Chung cư, khách sạn | 800 – 900 |
| Bệnh viện, trung tâm thương mại | 900 – 1100 |
Lưu ý:
- Cửa rộng ≥ 800mm giúp người dùng xe lăn hoặc vận chuyển hàng dễ dàng.
- Có thể lựa chọn cửa mở tay hoặc cửa tự động tùy theo thiết kế kiến trúc và ngân sách.

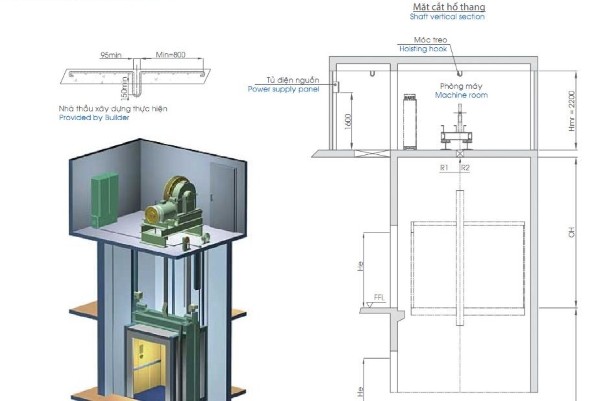

Kích thước phòng máy – phòng kỹ thuật (nếu có)
Với các loại thang máy có phòng máy, khu vực này sẽ chứa động cơ, tủ điều khiển và các thiết bị kỹ thuật quan trọng.
Theo thực tế thi công, kích thước phòng máy phổ biến năm 2025 là:
| Công suất thang máy | Kích thước phòng máy (mm) |
|---|---|
| Tải trọng 200 – 450 kg | 1500 x 1500 |
| Tải trọng 450 – 630 kg | 1800 x 1800 |
| Tải trọng 800 – 1000 kg | 2000 x 2000 trở lên |
Giải pháp thay thế: Nếu diện tích bị hạn chế, có thể chọn thang máy không phòng máy (MRL – Machine Room Less), giúp tiết kiệm 10 – 15% không gian xây dựng.
Phòng máy là nơi chứa bộ truyền động, hệ thống điều khiển. Kích thước này phụ thuộc vào yêu cầu kỹ thuật của từng loại thang máy, đặc biệt loại có phòng máy (điều khiển bằng truyền động cáp, bánh răng, hoặc thủy lực).
Thông số phổ biến cho phòng máy dao động trong khoảng 1500mm x 1500mm đến 2000mm x 2000mm, đảm bảo không gian đủ để bảo trì, vận hành thuận lợi mà không ảnh hưởng đến kiến trúc chính của tòa nhà.
Yếu tố chiều cao OH và chiều sâu PIT
Hai thông số kỹ thuật này quyết định đến độ an toàn, vận hành êm ái và tuổi thọ của thang máy.
- Chiều cao OH (Overhead):
- Là khoảng cách từ nóc cabin đến đỉnh giếng thang.
- Tiêu chuẩn mới nhất yêu cầu tối thiểu 2700 – 3300 mm để đảm bảo an toàn cho thiết bị và nhân viên bảo trì.
- Nếu công trình không đạt chiều cao này, có thể chọn giải pháp OH thấp (Low Overhead).
- Chiều sâu PIT (Hố pít thang máy):
- Là phần hạ thấp dưới sàn cabin, giúp hấp thụ rung động khi cabin di chuyển xuống tầng thấp nhất.
- Thường dao động từ 150 – 600 mm, tùy thuộc loại thang và tốc độ di chuyển.
- Thang máy tốc độ cao hoặc tải trọng lớn sẽ yêu cầu PIT sâu hơn để giảm chấn động.
Bảng kích thước chuẩn của thang máy theo từng mục đích sử dụng
Mỗi loại công trình và mục đích sử dụng sẽ yêu cầu kích thước thang máy khác nhau. Việc lựa chọn đúng thông số không chỉ đảm bảo an toàn và hiệu quả vận hành, mà còn giúp tiết kiệm diện tích và chi phí xây dựng.
Dưới đây là bảng kích thước chuẩn được khuyến nghị mới nhất năm 2025, dựa trên các quy chuẩn kỹ thuật và khảo sát thị trường.
Thang máy gia đình (thang máy tải khách quy mô nhỏ)
Thang máy gia đình thường được lắp đặt trong nhà phố, biệt thự, nhà ống, với ưu tiên là tiết kiệm diện tích, thiết kế gọn gàng nhưng vẫn đảm bảo sự tiện nghi.
| Tải trọng (kg) | Kích thước cabin (mm) | Kích thước hố thang (mm) | Chiều rộng cửa (mm) | Đặc điểm nổi bật |
|---|---|---|---|---|
| 200 – 250 | 1000 x 1000 x 2100 | 1400 x 1400 – 1500 x 1500 | 650 – 750 | Thích hợp nhà diện tích nhỏ, tối ưu không gian |
| 350 – 450 | 1200 x 1200 x 2200 | 1700 x 1800 – 1800 x 1900 | 750 – 850 | Đáp ứng 3 – 5 người, phổ biến nhất trong gia đình |
| 550 – 630 | 1400 x 1400 x 2200 | 1900 x 2000 – 2000 x 2100 | 850 – 950 | Dùng cho gia đình lớn hoặc nhà có người sử dụng xe lăn |
Theo thống kê từ Hiệp hội Thang máy Việt Nam, tải trọng 350 – 450kg chiếm 60% các công trình nhà ở dân dụng, nhờ cân bằng giữa diện tích xây dựng và nhu cầu sử dụng.
Đánh giá ưu và nhược điểm từng loại tải trọng
Mỗi mức tải trọng đều có những lợi ích riêng, phù hợp với đặc thù công trình và số lượng người dùng.
- Tải trọng 200 – 250kg
- Ưu điểm: Kích thước nhỏ, dễ thi công trong nhà ống hoặc nhà có diện tích hạn chế.
- Nhược điểm: Giới hạn số lượng người di chuyển, tối đa 2 – 3 người/lượt, không phù hợp vận chuyển hàng cồng kềnh.
- Tải trọng 350 – 450kg
- Ưu điểm: Phù hợp gia đình từ 4 – 6 người, cabin rộng rãi, di chuyển thoải mái.
- Nhược điểm: Chi phí xây dựng và lắp đặt cao hơn loại mini.
- Tải trọng 550 – 630kg
- Ưu điểm: Cabin rộng, đủ cho người sử dụng xe lăn, dễ dàng vận chuyển vật dụng lớn.
- Nhược điểm: Yêu cầu diện tích hố thang và chiều sâu PIT lớn, không phù hợp nhà quá hẹp.
Gợi ý lựa chọn cho nhà phố và biệt thự diện tích nhỏ
Với những công trình nhà ống, nhà phố mặt tiền 4 – 6m, việc tối ưu diện tích thang máy là rất quan trọng.
- Cabin 1000 x 1000mm được xem là tiêu chuẩn tối thiểu, đáp ứng 2 – 3 người di chuyển cùng lúc.
- Với nhà 4 – 5 tầng, nên ưu tiên loại thang không phòng máy (MRL) để tiết kiệm 10 – 15% diện tích xây dựng.
- Nếu gia đình có người già hoặc người dùng xe lăn, nên chọn cabin từ 1200 x 1200mm trở lên, cửa rộng tối thiểu 750mm để đảm bảo khả năng tiếp cận.
Lưu ý khi xác định kích thước thang máy gia đình
Để lựa chọn đúng kích thước và đảm bảo vận hành ổn định, chủ đầu tư cần lưu ý:
- Dự đoán nhu cầu sử dụng dài hạn: Nếu gia đình có kế hoạch mở rộng hoặc ở nhiều thế hệ, nên chọn tải trọng từ 350kg trở lên.
- Tối ưu chi phí và diện tích: Nhà diện tích nhỏ: chọn cabin mini 200 – 250kg. Nhà diện tích vừa: ưu tiên cabin 350 – 450kg, vừa đủ rộng mà không tốn diện tích.
- Đáp ứng tiêu chuẩn an toàn: Theo TCVN 6395:2022, cửa cabin phải rộng tối thiểu 750mm. Chiều cao OH tối thiểu 2700mm và PIT sâu từ 150 – 600mm tùy loại thang.
Việc xác định kích thước thang máy gia đình ngay từ đầu sẽ giúp công trình tối ưu về diện tích, tiết kiệm chi phí thi công và đáp ứng nhu cầu sử dụng lâu dài.
- Nhà diện tích nhỏ nên ưu tiên cabin mini 200 – 250kg.
- Gia đình đông người hoặc có nhu cầu vận chuyển hàng nên chọn tải trọng 450 – 630kg.
- Luôn tuân thủ các tiêu chuẩn kỹ thuật mới nhất để đảm bảo an toàn và hiệu quả vận hành.
Nên tham khảo tư vấn từ các đơn vị thang máy uy tín để được đo đạc thực tế, lựa chọn đúng kích thước và tải trọng phù hợp nhất cho không gian nhà bạn.

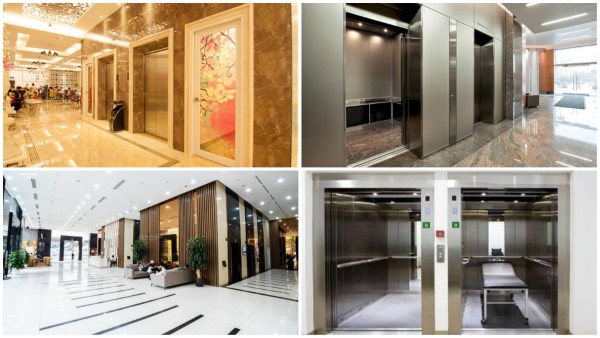

Các loại thang máy theo mục đích sử dụng (chung cư, bệnh viện, văn phòng)
Mỗi loại công trình như chung cư, bệnh viện, văn phòng, khách sạn đều có nhu cầu và tiêu chuẩn khác nhau về kích thước, tải trọng và thiết kế thang máy. Việc phân loại và lựa chọn đúng loại thang máy ngay từ đầu sẽ giúp công trình vận hành hiệu quả, đáp ứng nhu cầu di chuyển đồng thời đảm bảo an toàn tuyệt đối.
Dưới đây là các loại thang máy phổ biến hiện nay được phân loại theo mục đích sử dụng cùng kích thước tiêu chuẩn mới nhất năm 2025.
Thang máy chung cư – Di chuyển nhiều tầng, lưu lượng lớn
Trong các tòa nhà chung cư, thang máy là phương tiện di chuyển chính nên yêu cầu về tốc độ, tải trọng và độ bền cao.
- Theo TCVN 6395:2022, tốc độ di chuyển của thang máy chung cư tối thiểu phải đạt 1,5 – 2,5 m/s.
- Số lượng thang máy được tính dựa trên số căn hộ và lưu lượng di chuyển giờ cao điểm.
| Tải trọng (kg) | Kích thước cabin (mm) | Kích thước hố thang (mm) | Đặc điểm nổi bật |
|---|---|---|---|
| 630 – 800 | 1400 x 1400 x 2200 | 1900 x 1900 – 2000 x 2000 | Dùng cho chung cư tầm trung, tối đa 8 người/lượt |
| 1000 – 1200 | 1600 x 1500 x 2300 | 2100 x 2000 – 2200 x 2200 | Phù hợp chung cư cao tầng, lưu lượng lớn, tốc độ cao |
Theo khảo sát của Hiệp hội Bất động sản Việt Nam, các chung cư trên 20 tầng thường lắp tối thiểu 2 – 4 thang tải trọng 1000kg, nhằm tránh tình trạng quá tải giờ cao điểm.
Thang máy bệnh viện – Hỗ trợ cấp cứu và vận chuyển bệnh nhân
Thang máy bệnh viện (Hospital Lift) phải đáp ứng các tiêu chuẩn đặc biệt về kích thước, tốc độ và khả năng tiếp cận. Cabin được thiết kế rộng để vận chuyển xe lăn, băng ca, thiết bị y tế một cách thuận tiện và an toàn.
- Tiêu chuẩn quốc tế ISO 4190-1:2024 yêu cầu cửa thang máy bệnh viện có chiều rộng tối thiểu 900 – 1100 mm.
- Cabin cần được lắp đặt hệ thống thông gió và đèn chiếu sáng khẩn cấp.
| Tải trọng (kg) | Kích thước cabin (mm) | Kích thước hố thang (mm) | Đặc điểm nổi bật |
|---|---|---|---|
| 630 | 1400 x 1350 x 2200 | 1900 x 1900 – 2000 x 2000 | Dành cho xe lăn, di chuyển bệnh nhân |
| 1000 – 1600 | 1600 x 2400 x 2300 | 2100 x 2600 – 2300 x 2800 | Phù hợp vận chuyển băng ca, thiết bị y tế cỡ lớn |
Hầu hết bệnh viện hạng I và II tại Việt Nam hiện nay đều sử dụng thang tải trọng từ 1000 – 1600 kg, đảm bảo vận chuyển bệnh nhân cấp cứu nhanh chóng và an toàn.
Thang máy khách sạn – Tối ưu trải nghiệm và tính thẩm mỹ
Trong khách sạn, thang máy không chỉ là phương tiện di chuyển mà còn góp phần tăng tính sang trọng và thẩm mỹ cho không gian nội thất.
- Cabin thường được thiết kế với vật liệu cao cấp như inox gương, kính cường lực, hoặc ốp gỗ.
- Vận hành êm ái, giảm tiếng ồn tối đa để không làm ảnh hưởng đến trải nghiệm khách hàng.
| Tải trọng (kg) | Kích thước cabin (mm) | Kích thước hố thang (mm) | Đặc điểm nổi bật |
|---|---|---|---|
| 600 – 800 | 1200 x 1200 x 2100 | 1800 x 1800 | Cabin nhỏ gọn, tiết kiệm diện tích, phù hợp khách sạn 3 – 4 sao |
| 900 – 1000 | 1300 x 1400 x 2200 | 1900 x 2000 | Cabin rộng, vận chuyển nhiều khách cùng lúc, phù hợp khách sạn cao cấp |
Gợi ý: Khách sạn có từ 50 phòng trở lên nên lắp ít nhất 2 thang máy để tránh tình trạng ùn tắc giờ cao điểm.
Thang máy công cộng – Đáp ứng nhu cầu sử dụng liên tục
Thang máy trong các công trình công cộng như trung tâm thương mại, sân bay, ga tàu đòi hỏi tải trọng và độ bền cực cao, khả năng vận hành liên tục 24/7.
- Cabin thường có diện tích lớn, chịu được tải trọng từ 1000 – 2000 kg.
- Được tích hợp hệ thống cứu hộ tự động (ARD) và giám sát từ xa để đảm bảo an toàn.
| Tải trọng (kg) | Kích thước cabin (mm) | Kích thước hố thang (mm) | Đặc điểm nổi bật |
|---|---|---|---|
| 1000 – 1500 | 1800 x 1400 x 2300 | 2200 x 2200 | Vận chuyển nhóm khách lớn, đáp ứng nhu cầu liên tục |
| 1500 – 2000 | 2000 x 1500 x 2300 | 2400 x 2300 – 2500 x 2400 | Phù hợp trung tâm thương mại, sân bay, nhà ga |
Các trung tâm thương mại lớn như Vincom, Aeon Mall hiện đều sử dụng thang tải trọng từ 1500 – 2000 kg, với cabin rộng để đáp ứng lượng khách đông giờ cao điểm.
Việc lựa chọn đúng loại thang máy không chỉ phụ thuộc vào kích thước mà còn cần xét đến tần suất sử dụng, đặc thù công trình và yêu cầu thẩm mỹ. Theo báo cáo mới nhất của Hiệp hội Thang máy Việt Nam (2025), các dự án áp dụng đúng thông số kỹ thuật có tỷ lệ sự cố giảm 32% và tuổi thọ thiết bị kéo dài thêm trung bình 5 – 7 năm so với công trình không tuân thủ tiêu chuẩn.
Hướng dẫn cách tính và lựa chọn kích thước thang máy chuẩn xác
Việc xác định kích thước thang máy chính xác ngay từ giai đoạn thiết kế đóng vai trò then chốt trong việc đảm bảo an toàn, tối ưu chi phí thi công và mang đến trải nghiệm sử dụng thuận tiện. Theo Tiêu chuẩn Việt Nam TCVN 6395:2022 và khuyến nghị mới nhất từ Hiệp hội Thang máy Việt Nam (2025), chủ đầu tư, kiến trúc sư và đơn vị thi công cần phối hợp chặt chẽ để lựa chọn kích thước phù hợp với từng loại công trình, từ nhà ở, biệt thự, đến chung cư cao tầng hoặc bệnh viện.
Công thức tính diện tích cabin và giếng thang
Để lựa chọn thang máy phù hợp, việc tính toán diện tích cabin và giếng thang là yếu tố tiên quyết. Cabin quá nhỏ sẽ gây cảm giác chật chội và bất tiện, trong khi cabin quá lớn có thể làm tăng chi phí xây dựng và tiêu tốn diện tích không gian.
- Diện tích cabin tối thiểu: Theo quy chuẩn, diện tích sàn cabin được tính dựa trên số người sử dụng tối đa, trung bình mỗi người cần khoảng 0,25 m². Ví dụ, nếu thang phục vụ tối đa 4 người, diện tích cabin nên đạt ít nhất 1 m² để đảm bảo thoải mái và an toàn.
- Kích thước cabin tiêu chuẩn: Cabin nên có chiều rộng và chiều sâu tối thiểu 1100 mm, chiều cao không dưới 2100 mm. Đây là mức kích thước phổ biến, đáp ứng đa số nhu cầu di chuyển trong gia đình và công trình thương mại nhỏ.
- Kích thước giếng thang (hố thang): Giếng thang phải lớn hơn cabin tối thiểu 300 mm cho mỗi chiều để bố trí hệ thống ray dẫn hướng, cáp tải và bộ giảm chấn. Chẳng hạn, cabin có kích thước 1100 mm × 1100 mm thì giếng thang tối thiểu cần đạt 1400 mm × 1400 mm.
Trong các dự án hiện đại, các kỹ sư thường dự phòng thêm 5 – 10% không gian để đảm bảo việc lắp đặt, bảo trì và nâng cấp sau này thuận lợi hơn.
Ví dụ thực tế (2025): Trong các căn hộ chung cư cao cấp ở TP.HCM, cabin dành cho 6 người thường có kích thước 1400 mm × 1400 mm, giếng thang khoảng 1700 mm × 1700 mm, đáp ứng nhu cầu sử dụng hằng ngày.
Đảm bảo độ chính xác trong quá trình thi công
Sai số trong xây dựng có thể ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ thang máy. Theo quy định mới, dung sai tối đa cho phép là ±10 mm. Vượt quá mức này có thể gây khó khăn trong lắp đặt, tăng nguy cơ hỏng hóc hoặc thậm chí làm thang không thể vận hành.
Để kiểm soát sai số:
- Trước khi đổ bê tông, cần đối chiếu bản vẽ thiết kế với hiện trạng thực tế để kịp thời điều chỉnh.
- Sử dụng thiết bị đo laser chuyên dụng nhằm đảm bảo độ chính xác cao.
- Thiết lập quy trình phối hợp giữa chủ đầu tư – nhà thầu – đơn vị lắp đặt thang máy để thống nhất phương án xử lý nếu phát sinh vấn đề.
Nhờ tuân thủ nghiêm ngặt quy trình này, nhiều dự án đã giảm đến 30% chi phí bảo trì trong vòng 5 năm đầu sử dụng.
Lựa chọn thang máy không phòng máy hoặc lắp đặt trong công trình cải tạo
Trong bối cảnh quỹ đất ngày càng hạn chế, nhiều công trình hiện nay ưu tiên thang máy không phòng máy hoặc lắp đặt trong không gian cải tạo.
- Thang máy không phòng máy: Đây là loại thang không yêu cầu khu vực riêng cho bộ truyền động. Toàn bộ hệ thống được tích hợp bên trong giếng thang, giúp tiết kiệm 10 – 15% diện tích xây dựng. Theo thống kê năm 2025, hơn 70% nhà phố và biệt thự tại Hà Nội và TP.HCM lựa chọn dòng thang này nhờ tính tiện lợi và khả năng tối ưu không gian.
- Lắp đặt trong công trình cải tạo: Khi tận dụng không gian cũ, kỹ sư cần khảo sát kết cấu tòa nhà để đưa ra giải pháp hợp lý. Cabin có thể được thiết kế bo tròn hoặc biến dạng tùy theo vị trí lắp đặt. Với không gian quá nhỏ, có thể chọn thang máy thủy lực hoặc thang trục vít, không yêu cầu hố pit sâu và phù hợp các công trình hạn chế diện tích.
Giải pháp tối ưu cho không gian chật hẹp
Trong những công trình nhà ống hoặc nhà phố hẹp, việc lắp đặt thang máy thường gặp nhiều khó khăn. Để giải quyết vấn đề này, các chuyên gia khuyến nghị:
- Sử dụng cabin mini hoặc cabin kính cường lực để giảm tải trọng công trình và tạo cảm giác thông thoáng.
- Điều chỉnh kích thước giếng thang dựa trên khảo sát thực tế thay vì ép theo tiêu chuẩn cố định.
- Ưu tiên thang không phòng máy hoặc thang thủy lực, vừa tiết kiệm diện tích vừa dễ bảo trì.
- Lựa chọn cửa mở tự động với chiều rộng từ 700 mm – 800 mm, đủ thuận tiện cho người già, trẻ nhỏ và người sử dụng xe lăn.
Quy trình khảo sát và thi công chuẩn xác
Để đảm bảo thang máy hoạt động ổn định và đạt độ bền lâu dài, quy trình khảo sát – thi công cần tuân thủ các bước:
- Khảo sát hiện trạng: Đo đạc chi tiết bằng thiết bị laser, lập bản vẽ 3D thể hiện rõ vị trí và kích thước thực tế.
- Lập phương án thiết kế: Chủ đầu tư và đơn vị cung cấp thang thống nhất phương án cuối cùng dựa trên nhu cầu sử dụng và ngân sách.
- Giám sát trong thi công: Kiểm tra từng giai đoạn, đảm bảo thi công đúng thiết kế đã phê duyệt.
- Kiểm định trước bàn giao: Thực hiện kiểm định theo TCVN 6395:2022 và cấp giấy chứng nhận an toàn trước khi đưa vào vận hành.
Tính toán và lựa chọn kích thước thang máy chính xác không chỉ giúp tối ưu chi phí và diện tích công trình mà còn nâng cao độ an toàn, kéo dài tuổi thọ thiết bị. Theo báo cáo mới nhất năm 2025, những công trình áp dụng đúng tiêu chuẩn và có sự phối hợp chặt chẽ giữa các bên liên quan đã kéo dài tuổi thọ thang máy thêm 8 – 10 năm so với lắp đặt không đúng chuẩn.
Nếu bạn đang chuẩn bị xây dựng hoặc cải tạo nhà ở, hãy ưu tiên lựa chọn dòng thang phù hợp với nhu cầu và không gian thực tế, đồng thời tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo an toàn và hiệu quả lâu dài.

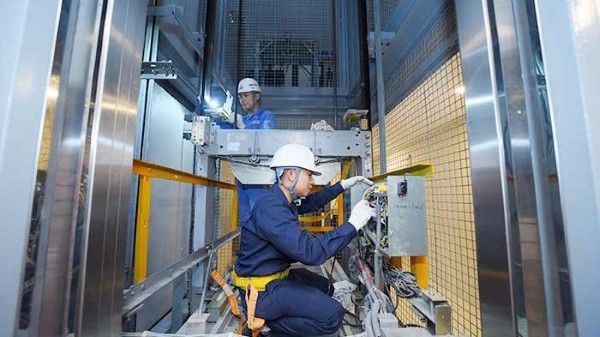

Những lưu ý quan trọng về kích thước khi thiết kế và thi công thang máy
Kích thước thang máy đóng vai trò quyết định đến hiệu quả vận hành, chi phí thi công và tính an toàn trong suốt quá trình sử dụng. Nếu không được tính toán và kiểm soát chặt chẽ, sai sót về kích thước có thể dẫn đến nhiều hệ lụy như khó khăn trong lắp đặt, nguy cơ mất an toàn hoặc phát sinh chi phí bảo trì cao. Dưới đây là những lưu ý quan trọng mà chủ đầu tư và đơn vị thi công cần nắm rõ.
Tuân thủ tiêu chuẩn quốc tế và quy định hiện hành
Để đảm bảo an toàn tuyệt đối, hệ thống thang máy phải được thiết kế theo đúng các tiêu chuẩn kỹ thuật đã được công nhận. Hiện nay, tại Việt Nam và nhiều quốc gia, những tiêu chuẩn phổ biến gồm:
- TCVN 6395:2022: Tiêu chuẩn Việt Nam quy định cụ thể về kích thước tối thiểu, chiều cao Overhead (OH), chiều sâu hố pit, chiều rộng cửa, tải trọng và các yếu tố an toàn khác.
- EN 81-20:2020: Tiêu chuẩn châu Âu về an toàn cho thang máy, hiện được áp dụng tại nhiều dự án cao cấp.
- ISO 4190-1:2023: Tiêu chuẩn quốc tế quy định về thiết kế và lắp đặt thang máy dân dụng và thương mại.
Các tiêu chuẩn này giúp đồng bộ quá trình thi công, tối ưu khả năng vận hành và hạn chế rủi ro. Ví dụ, theo EN 81-20, chiều rộng cửa thang máy phải tối thiểu 800 mm để đảm bảo người dùng xe lăn hoặc băng ca y tế có thể di chuyển dễ dàng.
Các dự án tuân thủ tiêu chuẩn EN và ISO giảm đến 32% sự cố kỹ thuật trong 3 năm đầu so với các công trình không áp dụng tiêu chuẩn này.
Những lỗi sai phổ biến khi tính toán và đo đạc kích thước
Sai sót về kích thước là nguyên nhân hàng đầu gây ra sự cố kỹ thuật hoặc trì hoãn thi công. Một số lỗi thường gặp bao gồm:
- Đo đạc thiếu chính xác: Không kiểm tra kỹ chiều rộng và chiều sâu của hố thang, dẫn đến sai lệch so với thiết kế ban đầu, gây khó khăn khi lắp đặt cabin và hệ thống ray dẫn hướng.
- Bỏ qua chiều cao OH và hố pit: Nếu không tính toán đúng chiều cao OH hoặc chiều sâu hố pit, thang máy có thể vận hành kém hiệu quả, rung lắc mạnh hoặc không đảm bảo an toàn khi phanh khẩn cấp.
- Dung sai vượt chuẩn: Dung sai trong bản vẽ vượt quá quy định (±10 mm theo TCVN) có thể làm sai lệch cấu trúc, gây nguy hiểm trong quá trình vận hành.
Ví dụ thực tế: Một dự án tại Hà Nội năm 2024 phải chi thêm hơn 300 triệu đồng để khắc phục vì giếng thang bị lệch kích thước 25 mm so với thiết kế ban đầu, ảnh hưởng đến việc lắp đặt cửa tầng và cabin.
Tác động của kích thước đến chi phí thi công và bảo trì
Kích thước thang máy có mối quan hệ trực tiếp đến chi phí đầu tư ban đầu và chi phí bảo trì lâu dài.
- Kích thước quá lớn:
- Tăng chi phí vật liệu xây dựng, đặc biệt là bê tông và thép.
- Cabin lớn đòi hỏi động cơ công suất cao hơn, tiêu tốn điện năng nhiều hơn trong vận hành.
- Chi phí bảo trì và thay thế linh kiện cũng cao hơn, đặc biệt đối với các tòa nhà cao tầng.
- Kích thước quá nhỏ:
- Chi phí đầu tư ban đầu thấp, nhưng cabin hẹp gây bất tiện trong di chuyển.
- Khó khăn trong trường hợp khẩn cấp như cứu hộ hoặc vận chuyển băng ca, hàng hóa cồng kềnh.
- Tốc độ hao mòn thiết bị nhanh hơn do thang thường xuyên hoạt động quá tải.
Chủ đầu tư nên cân đối giữa khả năng tài chính và nhu cầu thực tế, lựa chọn kích thước phù hợp để tối ưu cả chi phí và hiệu quả sử dụng.
Giải pháp lựa chọn kích thước tối ưu, tiết kiệm diện tích
Trong các công trình có diện tích hạn chế như nhà phố, nhà ống hay chung cư mini, việc thiết kế kích thước thang máy cần dựa trên các giải pháp hiện đại:
- Sử dụng thang máy không phòng máy: Loại thang này tích hợp hệ thống truyền động ngay trong giếng thang, tiết kiệm 10 – 15% diện tích xây dựng. Đây là lựa chọn phổ biến tại các dự án nhà ở hiện đại năm 2025.
- Chọn cabin nhỏ gọn nhưng tiện nghi: Cabin có thể thiết kế dạng bo tròn hoặc sử dụng vật liệu kính cường lực để tạo cảm giác rộng rãi mà không cần tăng diện tích thực tế.
- Tận dụng tối đa không gian kiến trúc: Lắp đặt thang máy ở vị trí góc nhà hoặc giếng trời để không ảnh hưởng đến diện tích sử dụng chính của công trình.
Ngoài ra, việc sử dụng cửa mở tự động với chiều rộng từ 700 – 800 mm sẽ giúp tiết kiệm diện tích trong khi vẫn đảm bảo khả năng lưu thông thuận lợi.
Kích thước thang máy không chỉ là yếu tố kỹ thuật đơn thuần mà còn liên quan đến an toàn, chi phí và trải nghiệm người dùng. Việc tuân thủ các tiêu chuẩn như TCVN 6395:2022, EN 81-20 và ISO 4190-1 sẽ giúp công trình vận hành ổn định, giảm rủi ro hư hỏng và nâng cao giá trị lâu dài.
Theo báo cáo năm 2025 từ Hiệp hội Thang máy Việt Nam, các dự án chú trọng đến tính toán kích thước ngay từ đầu đã giảm 25% chi phí bảo trì trong 5 năm đầu và kéo dài tuổi thọ thiết bị thêm 8 – 10 năm. Do đó, chủ đầu tư cần phối hợp chặt chẽ với các đơn vị thiết kế, thi công và lắp đặt để đảm bảo thang máy đạt chuẩn về kỹ thuật, an toàn và hiệu quả vận hành.
Bảng tra cứu nhanh kích thước tiêu chuẩn thang máy (cập nhật mới nhất)
Khi lựa chọn thang máy, việc nắm rõ kích thước tiêu chuẩn là yếu tố quan trọng để đảm bảo phù hợp với không gian lắp đặt, số lượng người sử dụng và yêu cầu an toàn. Dưới đây là bảng tra cứu chi tiết kích thước thang máy được cập nhật mới nhất, dựa trên tiêu chuẩn TCVN 6395:2023 và EN 81-20 – tiêu chuẩn quốc tế được áp dụng rộng rãi tại Việt Nam.
Bảng kích thước thang máy theo tải trọng và số người sử dụng
Các thông số dưới đây giúp bạn xác định loại thang máy phù hợp với từng loại công trình, từ nhà phố, biệt thự đến chung cư và cao ốc văn phòng.
| Loại thang máy | Tải trọng (kg) | Số người sử dụng | Kích thước cabin (mm) | Kích thước hố thang (mm) | Kích thước cửa (mm) |
|---|---|---|---|---|---|
| Gia đình nhỏ (nhà phố) | 200 – 250 | 2 – 3 | 1100 x 1100 x 2100 | 1500 x 1500 | 650 – 700 |
| Gia đình lớn (biệt thự) | 450 – 630 | 4 – 8 | 1300 x 1400 x 2200 | 1800 x 2000 | 800 – 900 |
| Chung cư trung tầng | 800 – 1000 | 8 – 12 | 1600 x 1400 x 2200 | 2000 x 2200 | 900 |
| Cao ốc văn phòng, khách sạn | 1000 – 1500 | 13 – 20 | 1800 x 1500 x 2300 | 2300 x 2300 | 1000 |
Theo báo cáo từ Hiệp hội Thang máy Việt Nam 2024, nhu cầu lắp đặt thang máy gia đình tải trọng 250kg – 450kg tăng hơn 30% so với năm trước, đặc biệt tại các khu đô thị có diện tích xây dựng hạn chế. Điều này cho thấy xu hướng ưu tiên thang máy nhỏ gọn, tiết kiệm diện tích nhưng vẫn đảm bảo an toàn.
Bảng đối chiếu kích thước cabin, hố thang và cửa thang
Bảng này giúp kỹ sư, chủ đầu tư và đơn vị thiết kế dễ dàng xác định kích thước phù hợp trong giai đoạn thi công.
| Đặc điểm công trình | Kích thước cabin (mm) | Kích thước hố thang (mm) | Cửa thang (mm) | Ghi chú |
|---|---|---|---|---|
| Nhà ống diện tích nhỏ | 1100 x 1100 | 1500 x 1500 | 650 | Thích hợp nhà phố 3 – 5 tầng |
| Chung cư, nhà ở thương mại | 1500 x 1400 | 2000 x 2000 | 800 | Đáp ứng nhu cầu vận chuyển hàng và người |
| Khách sạn, văn phòng cao tầng | 1800 x 1500 | 2300 x 2300 | 900 – 1000 | Tăng trải nghiệm, di chuyển thoải mái |
Lời khuyên khi lựa chọn kích thước thang máy
- Ưu tiên nhu cầu sử dụng thực tế: Ví dụ, gia đình chỉ có 2 – 4 người có thể chọn tải trọng 250kg – 350kg, tránh lãng phí diện tích và chi phí.
- Dành không gian bảo trì: Hố PIT và khoảng OH cần được thiết kế đúng tiêu chuẩn để đảm bảo bảo trì thuận tiện và vận hành an toàn.
- Cân đối chi phí: Theo thống kê từ Báo cáo thị trường thiết bị thang máy 2025, kích thước thang máy ảnh hưởng 15 – 20% chi phí lắp đặt và 30% chi phí bảo trì lâu dài.
- Sử dụng công nghệ mới: Các loại thang không phòng máy (MRL) đang trở thành xu hướng vì tiết kiệm diện tích và dễ lắp đặt trong nhà phố.

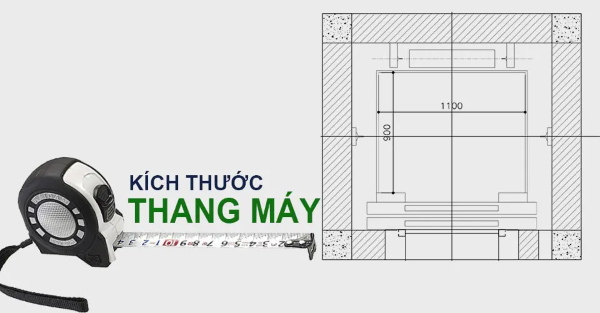

Câu hỏi thường gặp về kích thước thang máy (FAQ)
Khi nào nên chọn kích thước nhỏ nhất?
Khi diện tích hạn chế, mục đích chủ yếu là tiện lợi, không cần lưu thông lớn.
Làm sao xác định kích thước tối ưu cho nhà cải tạo?
Dựa trên khảo sát cụ thể mặt bằng, yêu cầu sử dụng, tiếp đó tính toán phù hợp dựa theo số người dùng, tính năng.
Có thể điều chỉnh kích thước thang máy sau khi lắp đặt không?
Hạn chế, tuy nhiên có thể nâng cấp hoặc thay đổi cabi, cửa (theo tiêu chuẩn), còn kích thước lớn hơn sẽ cần nâng cấp giếng thang.
Tiêu chuẩn quốc tế nào bắt buộc tại Việt Nam?
Tiêu chuẩn EN 81-20 được xem là nền tảng chính tại quốc tế, quy định đầy đủ về kích thước và an toàn.
Địa chỉ tham khảo chuẩn xác – tư vấn chọn kích thước thang máy uy tín
Việc lựa chọn kích thước thang máy không chỉ ảnh hưởng đến tính thẩm mỹ của công trình mà còn liên quan trực tiếp đến an toàn vận hành và chi phí lắp đặt. Để đảm bảo quyết định chính xác, bạn cần tham khảo thông tin từ các nguồn tài liệu kỹ thuật chính thống, đồng thời tìm đến các đơn vị tư vấn chuyên nghiệp.
Dưới đây là danh sách các nguồn dữ liệu và địa chỉ được cập nhật mới nhất năm 2025:
Tài liệu kỹ thuật và tiêu chuẩn quốc tế
Các tiêu chuẩn này đóng vai trò nền tảng trong quá trình thiết kế, thi công và kiểm định thang máy. Việc tuân thủ đúng các quy chuẩn giúp hệ thống hoạt động an toàn, bền bỉ và đáp ứng yêu cầu pháp lý.
- TCVN 6395:2023 – Tiêu chuẩn Việt Nam về thang máy điện, mới nhất thay thế phiên bản 2008, quy định chi tiết về:
- Kích thước cabin tối thiểu.
- Chiều sâu hố PIT, chiều cao OH.
- Tải trọng và số người cho từng loại thang máy.
- EN 81-20 và EN 81-50 (Châu Âu):
- Được coi là tiêu chuẩn cao nhất hiện nay về thiết kế và kiểm tra an toàn thang máy.
- Bắt buộc áp dụng tại nhiều nước và được nhiều nhà sản xuất tại Việt Nam tham khảo.
- Tài liệu từ các hiệp hội quốc tế như SELO (China Special Equipment Licensing Office) và LEMA (Lift & Escalator Manufacturers Association):
- Cung cấp hướng dẫn cập nhật về công nghệ mới và xu hướng thiết kế cabin nhỏ gọn.
- Đặc biệt hữu ích khi lựa chọn thang máy không phòng máy (MRL) hoặc cải tạo công trình cũ.
Theo Hiệp hội Thang máy Việt Nam (VNEA), từ đầu năm 2024, 100% thang máy lắp đặt mới tại các thành phố lớn như Hà Nội, TP.HCM bắt buộc phải đáp ứng tiêu chuẩn TCVN 6395:2023, đồng thời khuyến khích áp dụng EN 81-20 cho các dự án cao tầng.
Cơ quan quản lý và kiểm định chất lượng tại Việt Nam
Để đảm bảo thang máy đạt chuẩn và vận hành an toàn, các cơ quan sau đây chịu trách nhiệm cấp phép, kiểm tra và giám sát chất lượng:
- Bộ Xây dựng:
- Ban hành các quy định liên quan đến thiết kế và xây dựng thang máy trong công trình.
- Cập nhật thường xuyên các yêu cầu về kích thước và tiêu chuẩn an toàn.
- Cục Cảnh sát PCCC và CNCH:
- Đảm bảo hệ thống thang máy tuân thủ quy chuẩn phòng cháy chữa cháy.
- Thẩm định các dự án có liên quan đến thang cứu hộ và thang thoát hiểm.
- Trung tâm Đăng kiểm An toàn Kỹ thuật & Bảo vệ Môi trường Xây dựng:
- Kiểm tra kỹ thuật định kỳ thang máy trước khi đưa vào vận hành.
- Cấp giấy chứng nhận an toàn theo đúng quy trình pháp lý.
- Cục Giám định & Chứng nhận Chất lượng (Bộ KH&CN):
- Giám sát chất lượng sản phẩm nhập khẩu và sản xuất trong nước.
- Đảm bảo phù hợp với tiêu chuẩn TCVN và EN.
Đơn vị, chuyên gia tư vấn uy tín trong ngành
Bên cạnh việc tham khảo tài liệu, bạn nên hợp tác với đơn vị tư vấn và thi công chuyên nghiệp để được khảo sát thực tế, thiết kế bản vẽ chính xác và hỗ trợ xuyên suốt dự án.
Công ty TNHH Thang máy Gia Định
- Website: https://thangmaygiadinh.net.vn/
- Địa chỉ: 228B Bạch Đằng, Phường Bình Thạnh, TP. Hồ Chí Minh
- Hotline: 091 114 5522
- Ưu điểm nổi bật:
- Kinh nghiệm hơn 15 năm trong ngành thang máy gia đình và công trình dân dụng.
- Cung cấp các giải pháp thang máy không phòng máy, tiết kiệm diện tích tối đa.
- Dịch vụ trọn gói từ khảo sát, thiết kế, lắp đặt đến bảo trì định kỳ.
Theo thống kê nội bộ của Gia Định, trong năm 2024, hơn 60% dự án thang máy gia đình tại TP.HCM chuyển sang sử dụng thang máy không phòng máy, cho thấy nhu cầu tối ưu diện tích đang ngày càng tăng.
Việc xác định đúng kích thước thang máy không chỉ dựa trên các tiêu chuẩn kỹ thuật mà còn phụ thuộc vào mục đích sử dụng, đặc điểm kiến trúc và nhu cầu thực tế của từng công trình. Việc lựa chọn chính xác sẽ mang lại lợi ích về an toàn, thoải mái, tối ưu hóa không gian và giảm thiểu chi phí.
Để đảm bảo tính chính xác và an toàn cao nhất, các chủ đầu tư và kỹ sư cần thận trọng trong quá trình khảo sát, đo đạc, phối hợp chặt chẽ với các đơn vị cung cấp và tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, trong nước. Hy vọng bài viết đã cung cấp các hướng dẫn hữu ích, giúp bạn có thể lựa chọn kích thước thang máy phù hợp nhất cho công trình của mình.
