Kích thước hố thang máy gia đình là một thuật ngữ kỹ thuật quan trọng, chỉ không gian xây dựng (còn gọi là giếng thang) được yêu cầu để lắp đặt cabin, đối trọng và toàn bộ hệ thống thiết bị vận hành liên quan. Việc xác định chính xác kích thước này ngay từ giai đoạn thiết kế kiến trúc là yếu tố then chốt, bởi nó ảnh hưởng trực tiếp đến sự an toàn khi vận hành, hiệu suất êm ái của thang và sự tương thích của thiết bị với cấu trúc tổng thể của công trình. Một hố thang được xây dựng chuẩn xác sẽ đảm bảo thang máy hoạt động ổn định, bền bỉ và giúp tối ưu hóa chi phí lắp đặt cũng như bảo trì. Bài viết này sẽ phân tích chi tiết các tiêu chuẩn về kích thước hố thang máy gia đình dựa trên tải trọng, số tầng phục vụ và tổng hợp những lưu ý kỹ thuật quan trọng nhất trong quá trình thi công.

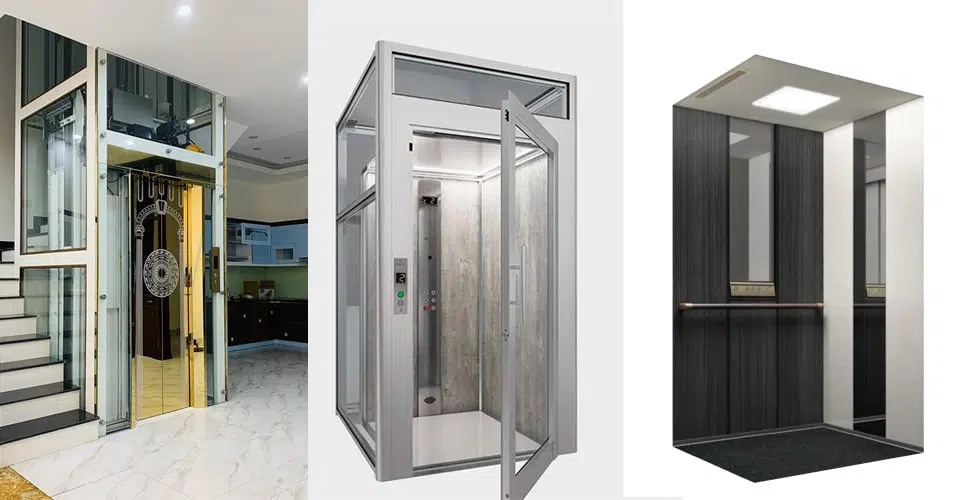

Kích thước hố thang máy gia đình là gì?
Kích thước hố thang máy gia đình là các thông số kỹ thuật về chiều rộng và chiều sâu thông thủy (kích thước lọt lòng, không tính độ dày của tường) của không gian giếng thang. Không gian này được thiết kế theo phương thẳng đứng, xuyên suốt các tầng của tòa nhà, dùng để chứa toàn bộ hệ thống thang máy, bao gồm cabin, ray dẫn hướng, đối trọng (đối với thang cáp kéo) và các thiết bị phụ trợ khác.

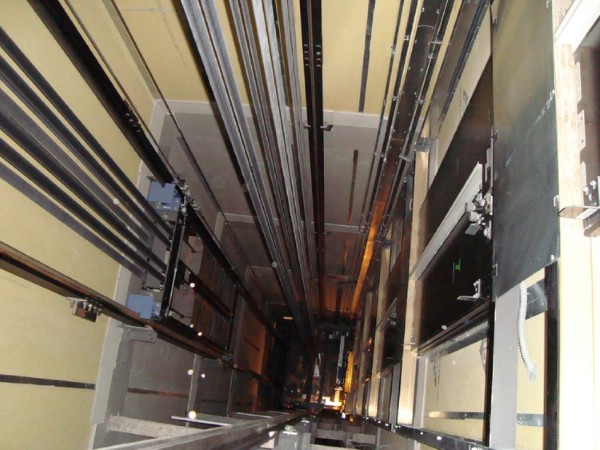

Kích thước này không phải là một con số cố định mà phụ thuộc chủ yếu vào các yếu tố như:
-
Loại thang máy: Thang máy liên doanh hay thang máy nhập khẩu nguyên chiếc.
-
Công nghệ thang máy: Thang máy cáp kéo (có phòng máy hoặc không phòng máy), thang máy trục vít, hoặc thang máy thủy lực.
-
Tải trọng dự kiến: Số lượng người hoặc trọng lượng tối đa mà thang có thể vận chuyển.
Ví dụ, kích thước hố thang máy gia đình tiêu chuẩn cho các loại thang tải trọng phổ biến (từ 350kg đến 450kg) thường dao động quanh mức 1500mm x 1500mm. Tuy nhiên, đối với thang máy tải trọng nhỏ hơn như 300kg, kích thước hố có thể chỉ cần 1500mm x 1400mm. Ngược lại, thang máy 450kg có thể yêu cầu không gian hố lớn hơn, dao động từ 1600mm x 1700mm đến 1600mm x 1800mm, để đảm bảo đủ không gian cho cabin và hành trình vận hành an toàn.

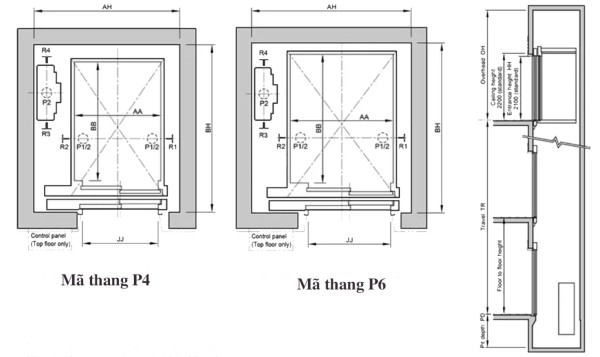

Kích thước hố thang máy gia đình theo trọng tải chuẩn
Tải trọng là một trong những yếu tố quyết định hàng đầu đến kích thước hố thang. Tải trọng càng lớn, đồng nghĩa với việc cabin cần không gian rộng hơn để chứa đủ số người theo quy định, dẫn đến kích thước hố thang (cả chiều rộng và chiều sâu) cũng phải tăng theo để đảm bảo an toàn kỹ thuật và không gian vận hành.
Dưới đây là bảng kích thước hố thang máy gia đình tham khảo theo các mức tải trọng phổ biến nhất hiện nay:
| Tải trọng (kg) | Kích thước hố (rộng × sâu) | Kích thước Cabin (rộng × sâu) | Kích thước Cửa thang (rộng x cao) | Số người |
| 200 | 1200 × 1200 mm | 800 × 900 mm | 600 × 2000 mm | 2-3 |
| 250 | 1300 × 1300 mm | 850 × 1000 mm | 650 × 2000 mm | 3-4 |
| 300 | 1450-1500 × 1500 mm | 1100 × 900 mm | 700 × 2100 mm | 4 |
| 350 | 1500 × 1500 mm | 1100 × 900 mm | 700 × 2100 mm | 5 |
| 400 | 1550 × 1550 mm | 1200 × 1000 mm | 700 × 2100 mm | 5-6 |
| 450 | 1600-1700 × 1700-1800 mm | 1300-1400 × 1000 mm | 700-800 × 2100 mm | 6-7 |
| 500 | 1600-1700 × 1600-1700 mm | 1400 × 1000 mm | 800 × 2100 mm | 7-8 |
| 550 | 1600-1800 × 1800 mm | 1200-1400 × 1200 mm | 700-850 × 2100 mm | 8 |
| 630 | 1600-1900 × 1900-2000 mm | 1200-1500 × 1300-1400 mm | 750-800 × 2100 mm | 9 |
| 750 | 1600-1900 × 1800-2100 mm | 1200-1500 × 1400-1500 mm | 700-800 × 2100 mm | 10 |
Lưu ý:
-
Các thông số trên áp dụng cho loại cửa hai cánh mở về hai phía (Center Opening – CO).
-
Chiều sâu hố pit (phần âm sàn) tối thiểu cần đạt từ 550mm đến 800mm, tùy thuộc vào tải trọng và tốc độ của thang.
-
Chiều cao từ sàn tầng cuối cùng đến móc treo (Over Head – OH) yêu cầu tối thiểu là 4200mm.
-
Các kích thước này chỉ mang tính chất tham khảo chung và có thể thay đổi dựa trên thiết kế cụ thể của từng hãng sản xuất hoặc yêu cầu đặc thù của khách hàng.
Kích thước hố thang máy gia đình theo số tầng chuẩn
Bên cạnh tải trọng, số lượng tầng phục vụ cũng ảnh hưởng đến các yêu cầu kỹ thuật của hố thang, đặc biệt là chiều sâu hố pit và chiều cao tầng trên cùng (OH). Công trình càng cao tầng, tốc độ thang máy thường được yêu cầu cao hơn để rút ngắn thời gian di chuyển, dẫn đến các thông số kỹ thuật này cũng cần được điều chỉnh để đảm bảo tuyệt đối an toàn trong quá trình vận hành, bảo trì và cứu hộ.
Bảng kích thước hố Thang Máy Gia Đình theo số tầng:
| Số tầng | Hố pit (rộng × sâu) | Cabin (rộng × sâu) | Cửa thang (rộng x cao) | Tải trọng (kg) | Chiều sâu Pit | Chiều cao OH |
| 3 tầng | 1300-1500 × 1100-1500 mm | 800-1100 × 600-900 mm | 600-700 × 2000-2100 mm | 200-300 | 700-1000 mm | 3500-3700 mm |
| 4 tầng | 1300-1650 × 1000-1550 mm | 800-1200 × 800-1200 mm | 650-800 × 2100 mm | 300-450 | 800-1200 mm | 3700-3900 mm |
| 5 tầng | 1500 × 1500 mm | 1100 × 900 mm | 700 × 2100 mm | 350 | 1000-1200 mm | 4600 mm |
| 6 tầng | 1600-1900 × 1600-2000 mm | 1300-1500 × 1000-1400 mm | 700-800 × 2100 mm | 450-550 | 1200-1500 mm | 4200-4600 mm |
| 7 tầng+ | 1600-1900 × 1800-2100 mm | 1400-1500 × 1200-1500 mm | 750-800 × 2100 mm | 550-750 | 1500-1800 mm | 4200-4800 mm |
Ghi chú kỹ thuật:
-

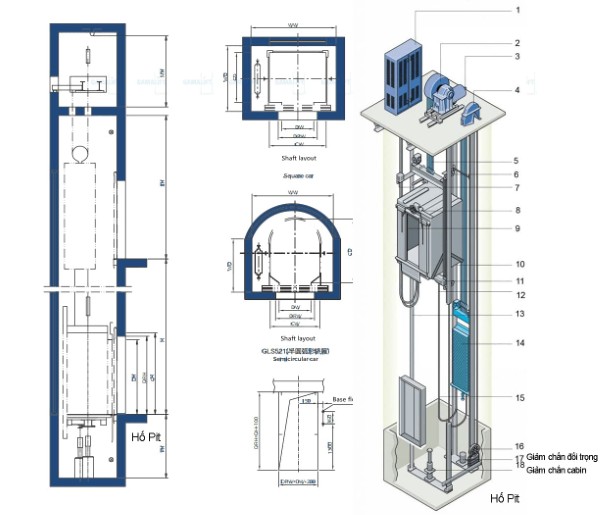

Hố pit (Pit): Là phần không gian quan trọng được đào sâu xuống dưới nền của tầng dừng thấp nhất, dùng để chứa các thiết bị giảm chấn và không gian an toàn cho kỹ thuật viên.
-
Chiều sâu Pit: Là khoảng cách được tính từ mặt sàn hoàn thiện của tầng thấp nhất (tầng trệt) xuống đến mặt đáy của hố pit đã hoàn thiện.
-
Chiều cao OH (Over Head): Là khoảng không gian an toàn tính từ mặt sàn hoàn thiện của tầng dừng cao nhất lên đến vị trí đặt móc treo (đối với thang không phòng máy) hoặc sàn phòng máy.
-
Kích thước hố thang và các thông số Pit, OH có thể thay đổi đáng kể tùy thuộc vào việc gia chủ lựa chọn kiểu cửa (mở 1 cánh hay 2 cánh) và tốc độ di chuyển của thang máy (tốc độ càng cao, Pit và OH càng lớn).

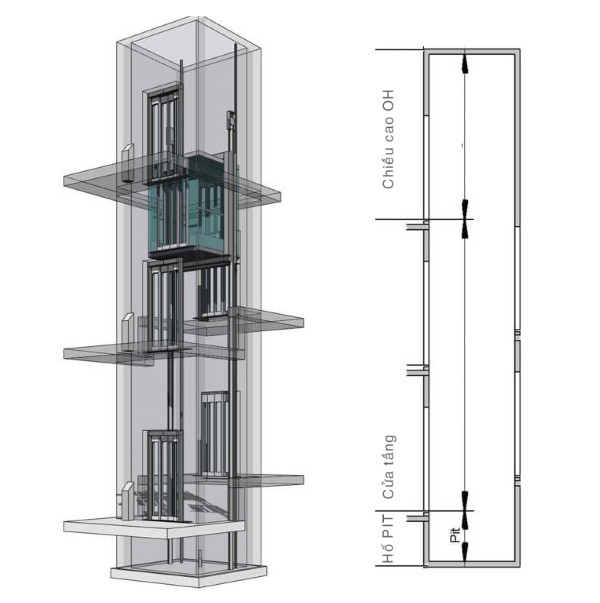

Lưu ý khi xây dựng hố thang máy gia đình
Việc xây dựng hố thang máy là một hạng mục xây dựng cơ bản cực kỳ quan trọng, đòi hỏi sự chính xác tuyệt đối và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Bất kỳ sai sót nào trong quá trình này, dù là nhỏ nhất, đều có thể ảnh hưởng trực tiếp đến an toàn vận hành, độ bền của thiết bị và gây tốn kém chi phí khắc phục về sau. Dưới đây là 10 lưu ý kỹ thuật bắt buộc phải tuân thủ khi thi công hố thang máy:
-
Xác định loại thang trước khi thi công: Phải chốt phương án loại thang máy (nhập khẩu nguyên chiếc, liên doanh), công nghệ (trục vít, cáp kéo, thủy lực) và tải trọng trước khi bắt đầu xây dựng để có bản vẽ thông số kỹ thuật chính xác nhất.
-
Căn cứ bản vẽ kỹ thuật: Mọi kích thước thi công phải tuyệt đối dựa trên bản thông số kỹ thuật chi tiết do nhà cung cấp thang máy cung cấp. Không được tự ý thay đổi hoặc giả định kích thước.
-
Kích thước thông thủy (lọt lòng): Kích thước hố thang được tính là kích thước thông thủy, không bao gồm phần tường bao che xung quanh. Kích thước thực tế phải luôn lớn hơn hoặc bằng kích thước yêu cầu từ nhà sản xuất, tuyệt đối không được nhỏ hơn.
-
Vật liệu xây dựng: Ưu tiên hàng đầu là sử dụng bê tông cốt thép cho toàn bộ kết cấu hố thang để đảm bảo độ bền vĩnh cửu, khả năng chịu lực nén, lực kéo và chống thấm tối ưu.
-
Kết cấu hố PIT (Phần đáy):
-
Phần đáy hố (sàn hố PIT) phải được đổ bê tông liền khối, với độ dày tối thiểu từ 150mm đến 300mm để đảm bảo khả năng chống thấm nước ngầm hiệu quả.
-
Sàn hố PIT phải đảm bảo khả năng chịu được tải trọng lực tối thiểu 5000 N/m² và chịu được lực tác động từ ray dẫn hướng, bộ giảm chấn và cabin khi xảy ra tình huống dừng khẩn cấp.
-
Độ sâu hố pit phải đạt mức tối thiểu từ 600mm đến 1500mm, tùy thuộc vào tốc độ di chuyển của thang máy theo thiết kế.
-
Đối với các công trình nhà ở cải tạo gặp khó khăn trong việc đào sâu, có thể áp dụng giải pháp nâng một bậc thang so với mặt nền tầng trệt (nhưng vẫn phải đảm bảo độ sâu kỹ thuật tối thiểu 600mm).
-
-
Kết cấu tường hố (Giếng thang): Toàn bộ tường hố thang phải được đổ bê tông hoặc xây bằng gạch đặc (dày tối thiểu 100-200mm), đảm bảo bề mặt phẳng, khô ráo và khả năng chịu lực theo thiết kế.
-
Hạng mục kỹ thuật phụ trợ:
-
Phải bố trí đầy đủ các đà kỹ thuật bằng bê tông (thường ở ba mặt hố) và linteau (lăng-tô) tại các vị trí cửa tầng để làm điểm cố định cho ray dẫn hướng và treo cửa tầng.
-
Linteau cửa tầng thường được đặt ở độ cao tiêu chuẩn 2300mm so với mặt sàn hoàn thiện.
-
Phải có cột chống bằng bê tông bên dưới vị trí lắp đặt bộ giảm chấn của đối trọng, hoặc bắt buộc phải lắp đặt bộ hãm an toàn cho đối trọng.
-
-
Chiều cao OH: Chiều cao overhead (OH) tính từ sàn tầng cao nhất đến móc treo (hoặc sàn phòng máy) phải đạt tiêu chuẩn từ 3500mm đến 4200mm tùy theo loại thang.
-
An toàn và chống thấm:
-
Khu vực hố PIT phải tuyệt đối tránh xa, không được đặt gần các đường ống dẫn nước, bể nước, bể phốt hoặc đường dây điện chính của tòa nhà.
-
Nếu bắt buộc phải có đường ống đi qua khu vực hố thang, cần di chuyển hoặc áp dụng các biện pháp kỹ thuật chống thấm và bọc bảo vệ chuyên dụng.
-
Hố PIT phải được trang bị lối lên xuống an toàn (ví dụ: quai sắt, thang tay cố định hoặc bậc xây) để nhân viên kỹ thuật có thể ra vào thực hiện công tác bảo trì, bảo dưỡng.
-
-
Tuân thủ tiêu chuẩn: Toàn bộ quá trình thiết kế và thi công phải tuân thủ nghiêm ngặt Tiêu chuẩn Việt Nam TCVN 6395:2008 (Yêu cầu an toàn về cấu tạo và lắp đặt thang máy).
Địa chỉ tư vấn lắp đặt hố thang máy gia đình uy tín, giá rẻ HCM
Việc tính toán và thi công hố thang máy đòi hỏi kiến thức chuyên môn sâu và kinh nghiệm thực tiễn dày dặn. Lựa chọn một đơn vị tư vấn, lắp đặt không uy tín có thể dẫn đến các sai số kỹ thuật nghiêm trọng, ảnh hưởng đến an toàn và phát sinh chi phí khắc phục lớn. Tại TP.HCM, Thang Máy Gia Định (thangmaygiadinh.net.vn) tự hào là một trong những đơn vị hàng đầu, cung cấp giải pháp toàn diện và chuyên nghiệp từ khâu tư vấn thiết kế đến thi công hoàn thiện.
Khi lựa chọn Thang Máy Gia Định, quý khách hàng sẽ nhận được những lợi ích vượt trội và sự an tâm tuyệt đối:
1. Về tư vấn và thiết kế kích thước hố thang
-
Tư vấn chính xác: Đội ngũ kỹ sư giàu kinh nghiệm sẽ tư vấn kích thước hố thang chính xác tuyệt đối theo từng mức tải trọng (từ 200kg đến 750kg), tuân thủ nghiêm ngặt TCVN.
-
Khảo sát thực địa: Chúng tôi cung cấp dịch vụ khảo sát tận nơi và đo đạc chi tiết kích thước hố thang cũng như không gian xung quanh công trình để đưa ra phương án tối ưu nhất.
-
Thiết kế tối ưu: Cung cấp các giải pháp thiết kế hố thang tối ưu diện tích, đặc biệt phù hợp với kiến trúc đặc thù của nhà phố, biệt thự, hoặc các công trình nhà cải tạo.
-
Giải pháp linh hoạt: Tư vấn các giải pháp hố thang tiết kiệm diện tích tối đa với công nghệ thang máy không phòng máy (MRL) hiện đại, hoặc các giải pháp hố pit nông (chỉ từ 150-500mm) và chiều cao OH linh hoạt (2400-4200mm) cho các công trình bị hạn chế về chiều cao.
-
Bản vẽ chuyên nghiệp: Cung cấp bản vẽ kết cấu hố thang chi tiết, tuân thủ các tiêu chuẩn khắt khe của Việt Nam (TCVN) và quốc tế (như EN 81, JIS, ISO).
-
Giảm thiểu rủi ro: Một thiết kế hố thang chuẩn kỹ thuật ngay từ đầu được chứng minh giúp giảm đến 25% tỷ lệ phát sinh sự cố trong quá trình vận hành sau này.
2. Về dịch vụ thi công và lắp đặt
-
Quy trình chuẩn quốc tế: Áp dụng quy trình lắp đặt chuyên nghiệp gồm 12 bước, tuân thủ nghiêm ngặt các tiêu chuẩn an toàn ISO 8100 và TCVN 6396:2021.
-
Linh kiện chính hãng: Cam kết sử dụng 100% thiết bị và linh kiện FUJI chính hãng, đảm bảo thang máy vận hành êm ái, bền bỉ và an toàn tuyệt đối.
-
Tiến độ nhanh chóng: Thời gian hoàn thiện lắp đặt nhanh chóng, chỉ từ 2 đến 7 ngày tùy thuộc vào quy mô và độ phức tạp của từng công trình.
-
Hậu mãi tận tâm: Cung cấp dịch vụ hậu mãi, bảo trì định kỳ 24/7 và chính sách bảo hành dài hạn, giúp khách hàng hoàn toàn an tâm trong suốt quá trình sử dụng.
-
An toàn dài lâu: Các giải pháp kỹ thuật và quy trình lắp đặt chuẩn mực của chúng tôi giúp giảm 30% nguy cơ sự cố vận hành, tiết kiệm đáng kể chi phí bảo trì, sửa chữa về lâu dài.
-
Phạm vi toàn quốc: Hỗ trợ khách hàng trên toàn quốc, đặc biệt tại các thị trường trọng điểm như TP.HCM, Nha Trang và các tỉnh thành lân cận.
Kết luận
Tóm lại, kích thước hố thang máy gia đình là yếu tố nền tảng, mang tính quyết định trực tiếp đến sự an toàn, độ ổn định và trải nghiệm vận hành của toàn bộ hệ thống thang máy. Việc thi công hố thang phải đảm bảo độ chính xác tuyệt đối theo các thông số kỹ thuật chi tiết từ nhà cung cấp, đồng thời phải phù hợp với tải trọng, số tầng và tuân thủ chặt chẽ các tiêu chuẩn an toàn trong xây dựng.
Để tránh các rủi ro kỹ thuật không đáng có và tối ưu hóa không gian sống cho ngôi nhà của mình, quý khách hàng nên tìm đến các đơn vị chuyên nghiệp, có đầy đủ năng lực và kinh nghiệm. Hãy liên hệ ngay với Thang Máy Gia Định qua website thangmaygiadinh.net.vn để nhận được sự tư vấn chuyên sâu, dịch vụ khảo sát miễn phí và giải pháp thiết kế hố thang máy chuẩn xác, an toàn và hiệu quả nhất.
