Trong quy trình thi công một chiếc thang máy hoàn chỉnh, hố pit thang máy được ví như “nền móng” kỹ thuật. Một hố pit được xây dựng đúng tiêu chuẩn không chỉ giúp thang vận hành êm ái mà còn là yếu tố tiên quyết bảo vệ an toàn cho cả thiết bị và người sử dụng.
Với hơn 15 năm kinh nghiệm trong lĩnh vực tư vấn và thi công, Thang Máy Gia Định sẽ cung cấp cho bạn cái nhìn chuyên sâu nhất về thông số kỹ thuật, quy trình chống thấm và những lưu ý “vàng” khi xây dựng hố pit cho nhà phố và biệt thự.

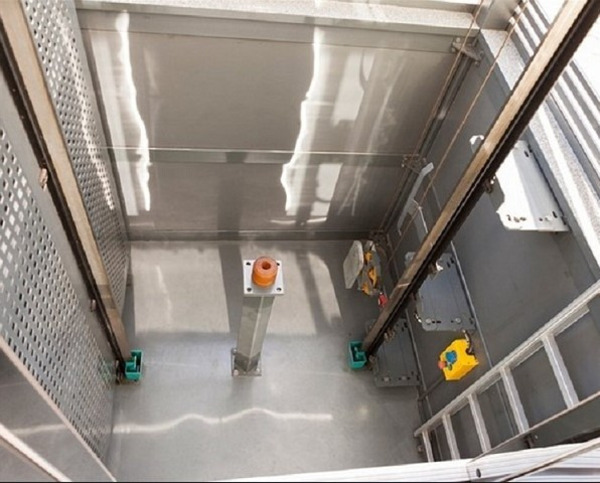

Hố pit thang máy là gì?
Hố pit thang máy (elevator pit) là phần không gian nằm dưới cùng của giếng thang, tính từ mặt sàn của tầng dừng thấp nhất trở xuống lòng đất. Đây là bộ phận không thể tách rời trong kết cấu kích thước hố thang máy, đóng vai trò là “vùng đệm” an toàn để lắp đặt hệ thống giảm chấn, đối trọng và các thiết bị cảm biến. Tùy thuộc vào địa chất công trình và dòng thang, hố pit thường được đổ bê tông cốt thép kiên cố để đảm bảo khả năng chịu lực và chống thấm tuyệt đối.
Tiêu chuẩn kích thước hố pit thang máy gia đình theo tải trọng
Diện tích mặt cắt ngang của hố pit tỉ lệ thuận với tải trọng của thang. Dưới đây là bảng thông số kích thước thông thủy (kích thước lọt lòng) cho các dòng thang phổ biến nhất hiện nay:
| Tải trọng | Kích thước hố pit (Rộng x Sâu) | Đặc điểm công trình |
| 200kg | 1300mm x 1100mm | Thang máy mini cho nhà cải tạo, diện tích hẹp. |
| 250kg – 300kg | 1500mm x 1500mm | Phù hợp cho gia đình 3-4 người. |
| 350kg | 1500mm x 1500mm | Dòng phổ biến nhất. Xem chi tiết: thang máy gia đình 350kg |
| 400kg | 1500mm x 1400mm hoặc 1550mm x 1550mm | Tùy vào mẫu mã và hãng sản xuất. |
| 450kg | 1600-1700mm x 1700-1800mm | Cho gia đình 5-6 người. Xem chi tiết: thang máy gia đình 450kg |
Lưu ý: Kích thước hố pit phải luôn bằng hoặc lớn hơn kích thước giếng thang phía trên để đảm bảo đường ray dẫn hướng được lắp đặt thẳng đứng tuyệt đối.
Tiêu chuẩn về chiều sâu hố pit (Pit Depth)
Chiều sâu hố pit (tính từ mặt sàn tầng thấp nhất đến mặt đáy hố) phụ thuộc rất lớn vào công nghệ vận hành mà gia chủ lựa chọn:
- Công nghệ cáp kéo truyền thống: Yêu cầu chiều sâu từ 600mm đến 1500mm. Theo quy tắc kỹ thuật, tốc độ thang càng cao thì quãng đường giảm chấn cần càng dài, dẫn đến hố pit càng phải sâu.
- Công nghệ trục vít hiện đại: Đây là giải pháp tối ưu cho những ngôi nhà không thể đào sâu (vướng móng bè, bể phốt). Chiều sâu hố pit được tối ưu chỉ cần từ 70mm đến 120mm, thậm chí có dòng thang không cần đào hố pit mà chỉ cần nâng nhẹ cốt sàn.
Đối với các dự án biệt thự cao cấp, gia chủ thường ưu tiên thang máy lồng kính với hố pit nông để đảm bảo tính thẩm mỹ và kiến trúc sàn nhà.
Cấu trúc và kỹ thuật xây dựng đáy hố pit
Sàn đáy hố pit là nơi chịu toàn bộ lực tác động khi thang gặp sự cố hoặc khi cabin nén lên giảm chấn. Do đó, yêu cầu về kết cấu cực kỳ khắt khe:
- Chịu lực: Đáy hố phải chịu được lực tác động từ ray dẫn hướng và giảm chấn (thường là > 5000N/m²).
- Độ dày bê tông: Cần đổ bê tông cốt thép với độ dày từ 150mm đến 300mm.
- Chống thấm: Đây là công đoạn then chốt. Lớp bê tông dày kết hợp với các biện pháp chống thấm ngược sẽ bảo vệ các thiết bị cơ khí và cảm biến khỏi sự xâm nhập của độ ẩm từ mạch nước ngầm.
Tiêu chuẩn khoảng cách cabin an toàn tại hố pit
Để đảm bảo an toàn tuyệt đối, khi cabin dừng ở tầng thấp nhất và nén hoàn toàn lên bộ giảm chấn, các thông số sau phải được đảm bảo:
- Khoảng cách theo phương đứng: Từ đáy cabin đến mặt giảm chấn phải nằm trong khoảng từ 250mm đến 750mm.
- Khoảng cách theo phương ngang: Khoảng hở tối thiểu giữa vách hố và cabin, hoặc giữa cabin và đối trọng phải đạt ít nhất 20mm để tránh va quệt khi thang di chuyển ở tốc độ cao.
Công dụng của hố pit thang máy
Hố pit không đơn thuần là một hầm bê tông trống dưới đáy giếng thang. Thực tế, đây là “trung tâm điều phối” các thiết bị an toàn và là không gian vận hành sống còn của toàn hệ thống. Đối với các dòng thang máy gia đình, hố pit đóng 3 vai trò then chốt:
Hỗ trợ quá trình dừng và khởi động êm ái
Hố pit đóng vai trò cực kỳ quan trọng trong việc quản lý động năng của cabin:
- Hấp thụ động năng khi dừng: Khi thang máy di chuyển xuống tầng thấp nhất, hố pit cung cấp không gian để hệ thống điều khiển và thiết bị cơ khí hấp thụ động năng thặng dư, giúp giảm tốc độ một cách từ từ. Điều này đảm bảo cabin dừng đúng cốt sàn (0.0) một cách êm ái, không gây cảm giác rung giật cho hành khách.
- Tạo đà cho khởi động: Khi thang máy bắt đầu hành trình từ tầng dưới cùng đi lên, không gian hố pit cho phép các thiết bị truyền động và cáp tải vận hành ở trạng thái tối ưu, cung cấp năng lượng cần thiết để thang hoạt động trơn tru ngay từ những giây đầu tiên.
Hệ thống an toàn và bảo vệ tối đa
Dưới góc độ kỹ thuật, hố pit là “vùng đệm an toàn” cuối cùng. Tại đây lắp đặt các thiết bị bảo vệ quan trọng:
- Hệ thống giảm chấn (Buffer): Đây là chốt chặn cuối cùng giúp hấp thụ năng lượng và hạn chế tối đa hậu quả nếu xảy ra sự cố quá tải hoặc lỗi kỹ thuật khiến cabin vượt quá hành trình.
- Bộ dừng khẩn cấp: Hố pit chứa các công tắc giới hạn hành trình, tự động ngắt nguồn điện và kích hoạt phanh an toàn khi có dấu hiệu bất thường.
- Không gian an toàn: Theo tiêu chuẩn kích thước thang máy, hố pit được tính toán để tạo ra một khoảng trống an toàn dưới đáy cabin, bảo vệ tính mạng cho nhân viên trong quá trình thi công hoặc kiểm tra bên dưới.
Không gian kỹ thuật phục vụ bảo trì chuyên nghiệp
Một hố pit được thiết kế đúng tiêu chuẩn sẽ tạo điều kiện thuận lợi cho công tác bảo trì sửa chữa thang máy định kỳ:
- Kiểm tra thiết bị đáy thang: Kỹ thuật viên có đủ không gian để đứng thao tác, kiểm tra tình trạng của ray dẫn hướng, cáp tải, đối trọng và vệ sinh hệ thống cảm biến dưới đáy thang.
- Đảm bảo khô ráo: Hố pit đạt chuẩn phải đảm bảo khả năng chống thấm tuyệt đối để bảo vệ các thiết bị điện tử nhạy cảm không bị hư hại bởi độ ẩm, giúp kéo dài tuổi thọ của toàn bộ công trình.

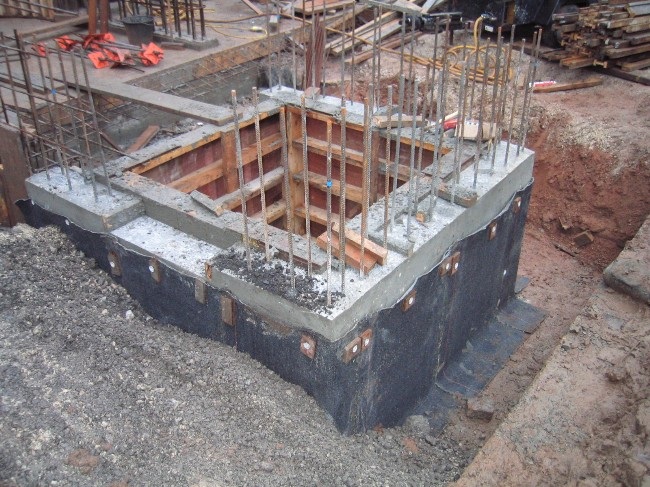

Cách thi công hố pit thang máy gia đình chuẩn
Việc thi công hố pit là giai đoạn “khởi đầu nan” trong quy trình lắp đặt thang máy. Chỉ cần một sai sót nhỏ về cao độ hoặc kỹ thuật chống thấm, chủ đầu tư sẽ phải đối mặt với tình trạng thang máy vận hành rung lắc, hư hỏng linh kiện hoặc tốn kém hàng chục triệu đồng để xử lý rò rỉ nước sau này.
Dưới đây là quy trình 10 bước thi công khép kín được các kỹ sư tại Thang Máy Gia Định áp dụng nhằm đảm bảo độ bền tuyệt đối cho công trình:
- Bước 1: Khảo sát địa chất và xác định vị trí: Trước khi đào, kỹ sư phải xác định vị trí giếng thang theo bản vẽ kiến trúc, tránh va chạm với các công trình ngầm như bể phốt, hố ga. Đây là bước then chốt để đảm bảo kích thước hố thang máy đồng nhất từ dưới lên trên.
- Bước 2: Đào hố và xác định chiều sâu tiêu chuẩn: Dựa trên tải trọng, đội thi công tiến hành đào hố. Ví dụ, với thang máy gia đình 350kg, chiều sâu thường từ 1200mm – 1400mm. Cần đào rộng hơn kích thước thông thủy khoảng 200mm mỗi bên để có không gian làm chống thấm ngoài.
- Bước 3: Đổ bê tông lót (Lean Concrete): Lớp bê tông lót dày 50mm – 100mm giúp tạo mặt phẳng sạch sẽ để thi công cốt thép và ngăn mất nước bê tông sàn hố pit.
- Bước 4: Thi công lớp chống thấm sơ cấp: Sử dụng màng chống thấm bitum hoặc HDPE trải toàn bộ đáy và thành hố. Việc ngăn nước từ bên ngoài thấm vào ngay từ đầu là giải pháp bền vững nhất cho các dòng thang máy gia đình.
- Bước 5: Lắp đặt cốt thép hố pit: Cốt thép phải được đan đúng mật độ (thường là thép phi 10 hoặc phi 12, lưới A150). Thép sàn hố pit phải được liên kết chắc chắn với thép giằng móng để chịu được lực nén của hệ thống giảm chấn.
- Bước 6: Lắp đặt băng cản nước (Waterstop): Tại vị trí mạch ngừng giữa đáy và thành hố, bắt buộc phải đặt băng cản nước PVC hoặc thanh trương nở để triệt tiêu nguy cơ rò rỉ nước tại “điểm yếu” nhất của kết cấu.
- Bước 7: Ghép cốp pha thành hố: Cốp pha cần được ghép thẳng đứng, đảm bảo kích thước lọt lòng hố pit không sai lệch quá 10mm so với thiết kế. Nếu hố pit bị méo, việc bắt ray dẫn hướng sẽ cực kỳ khó khăn.
- Bước 8: Đổ bê tông vách và đáy hố pit: Sử dụng bê tông mác cao (M250 trở lên) có trộn phụ gia chống thấm. Quá trình đổ phải được đầm dùi kỹ để tránh tình trạng rỗ bê tông, đảm bảo hố pit là một khối đặc chắc.
- Bước 9: Bảo dưỡng và tháo cốp pha: Sau khi đổ 24h – 48h, tiến hành tháo cốp pha và tưới nước bảo dưỡng. Lúc này, kỹ thuật viên sẽ kiểm tra lại toàn bộ kích thước và cao độ sàn hoàn thiện (ví dụ 1400mm cho dòng thang máy gia đình 450kg).
- Bước 10: Xử lý chống thấm tinh và bàn giao: Sau khi bê tông khô, quét thêm lớp chống thấm tinh thể thẩm thấu. Cuối cùng, lắp đặt hệ thống đèn chiếu sáng chống ẩm và bàn giao mặt bằng để chuẩn bị cho công tác bảo trì sửa chữa thang máy và vận hành sau này.
Việc thi công tập trung vào một quy trình thống nhất như trên giúp gia chủ dễ dàng giám sát, đảm bảo tính đồng bộ kỹ thuật cao nhất cho chiếc thang máy của gia đình.
Những điều cần lưu ý khi xây dựng Hố pit thang máy gia đình
Việc xây dựng hố pit không chỉ đơn thuần là đào một cái hố, mà là tạo ra nền móng cho một thiết bị vận chuyển phức tạp. Dưới đây là 10 lưu ý sống còn để tránh sai sót tốn kém:
- Xác định loại thang máy trước khi thi công: Đây là nguyên tắc “bất di bất dịch”. Gia chủ cần chốt loại thang, tải trọng và tốc độ với nhà cung cấp để có bản vẽ thiết kế hố pit chính xác. Việc xây hố trước rồi mới chọn thang thường dẫn đến sai lệch kích thước, buộc phải đục phá hoặc cải tạo lại, gây lãng phí và ảnh hưởng kết cấu.
- Đảm bảo kích thước hố pit chính xác theo tiêu chuẩn: Hố pit phải đảm bảo “chuẩn từng milimet” về chiều dài, chiều rộng và chiều sâu theo yêu cầu kỹ thuật của model thang máy đã chọn. Sàn hố phải đủ độ cứng để chịu lực phản hồi từ rail dẫn hướng và lực va đập của giảm chấn khi thang hoạt động.
- Đổ bê tông 5 mặt với độ dày đủ: Tuyệt đối không xây hố pit bằng gạch chỉ vì muốn tiết kiệm chi phí. Hố pit cần được đổ bê tông cốt thép liền khối 5 mặt với độ dày tối thiểu 200mm. Tường gạch có khả năng chịu lực kém và dễ bị thấm nước, gây rủi ro lớn khi khoan bắt vít nở để cố định rail và giảm chấn.
- Giải quyết chống thấm và thoát nước: Hố pit ẩm ướt là “kẻ thù” của thang máy, gây chập cháy thiết bị điện và rỉ sét kết cấu cơ khí. Cần ưu tiên sử dụng bê tông trộn phụ gia chống thấm và xử lý kỹ các góc cạnh.
- Tránh vị trí gần ống nước và các nguồn nước: Không bố trí hố pit gần đường ống nước, bể phốt hay hồ bơi để tránh nguy cơ rò rỉ hoặc vỡ ống làm ngập hố thang.
- Xây dựng hệ thống dầm giữa tầng: Hệ thống ray dẫn hướng cần điểm tựa vững chắc. Do đó, bắt buộc phải thi công hệ thống dầm bê tông (linteau) bo quanh hố thang ở khoảng cách kỹ thuật quy định (thường là giữa tầng và đầu cửa tầng) để bắt bracket giữ ray.
- Bố trí cầu thang xuống để bảo trì: Với các hố pit sâu trên 1m, việc không có thang leo xuống sẽ gây nguy hiểm và khó khăn cho nhân viên bảo trì. Cần thiết kế sẵn quai sắt âm tường hoặc thang leo chuyên dụng.
- Chừa khoảng cách chính xác cho cửa tầng: Khi xây thô, ô chờ lắp cửa thang máy phải để rộng hơn kích thước cửa tiêu chuẩn khoảng 300mm để có không gian cân chỉnh và chèn hồ. Cũng cần lưu ý chừa các lỗ kỹ thuật cho bảng gọi tầng (Button).
- Làm móc treo balance trên nóc phòng máy: Móc treo này cực kỳ quan trọng để kéo các thiết bị nặng (máy kéo, tủ điện) lên phòng máy và hỗ trợ việc thay thế cáp hay sửa chữa lớn sau này. Móc treo phải được gắn vào dầm chịu lực của tòa nhà.
- Thiết kế phòng máy đủ kích thước: Nếu dùng thang có phòng máy, kích thước phòng máy tối thiểu phải bằng diện tích hố thang, chiều cao đủ để lắp
Những lỗi thường gặp khi xây dựng hố pit thang máy và kinh nghiệm thực tế
Trong quá trình giám sát thi công và lắp đặt thang máy, các kỹ sư của Thang Máy Gia Định đã đúc rút ra những sai lầm kinh điển mà chủ nhà thường mắc phải khi làm hố pit thang máy:
- Để nước ngập hố pit thang máy: Đây là lỗi phổ biến nhất. Nhiều chủ nhà chủ quan để nước mưa hoặc nước sinh hoạt đọng trong hố pit suốt quá trình xây dựng phần thô. Việc này không chỉ làm giảm chất lượng bê tông, gây thấm thấu sau này mà còn làm chậm tiến độ lắp đặt thiết bị.
- Xây sai kích thước tâm ray tại hố pit thang máy: Khu vực này cần có vị trí chính xác để bắt các chân đế ray dẫn hướng. Nếu xây hố pit bị lệch, méo hoặc không thẳng hàng với giếng thang phía trên, hố pit thang máy sẽ không đủ không gian lắp đặt, dẫn đến việc thang vận hành bị rung lắc hoặc kẹt cabin.
- Thiếu đèn chiếu sáng và công tắc an toàn: Theo tiêu chuẩn kỹ thuật Việt Nam (TCVN), hố pit thang máy bắt buộc phải có hệ thống đèn chiếu sáng chống ẩm và công tắc dừng khẩn cấp. Lỗi này thường do đơn vị xây dựng thiếu kinh nghiệm về kỹ thuật thang máy chuyên sâu, gây nguy hiểm cho kỹ thuật viên trong quá trình bảo trì.
Nếu công trình của bạn có không gian đặc biệt như nhà phố cải tạo, diện tích nhỏ hẹp, hãy tham khảo ngay các mẫu thang máy lồng kính với thiết kế hố pit thang máy tinh gọn để tối ưu hóa diện tích mà vẫn đảm bảo đầy đủ các tiêu chuẩn an toàn kỹ thuật.

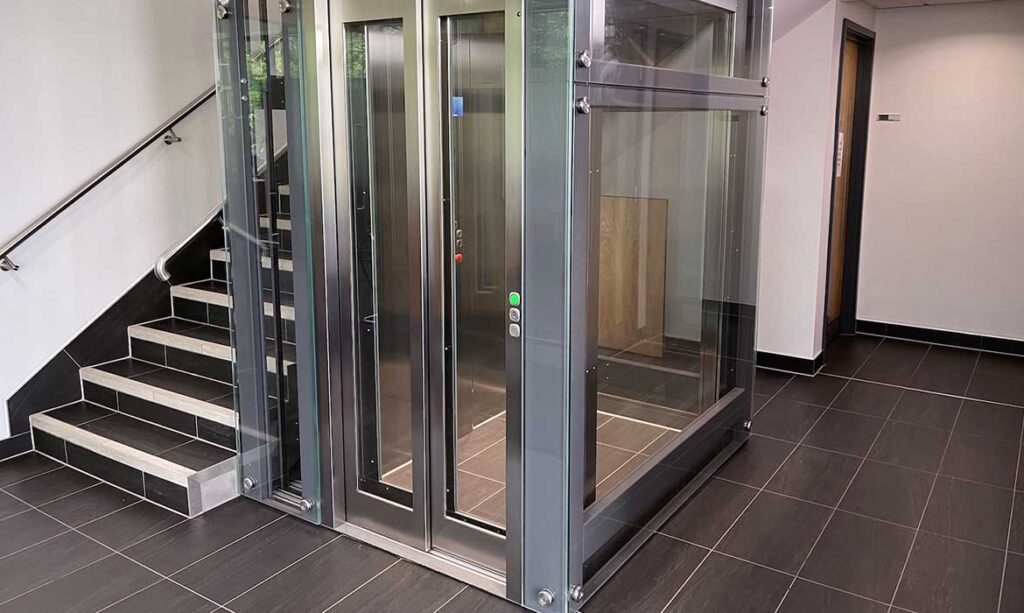

Các loại hố pit thang máy gia đình phổ biến
Tùy thuộc vào công nghệ vận hành, tốc độ di chuyển và đặc thù công trình, hố pit thang máy được phân loại như sau để gia chủ dễ dàng lựa chọn:
- Hố pit cáp kéo tiêu chuẩn: Đây là loại phổ biến nhất cho nhà phố từ 3-10 tầng. Với chiều sâu từ 600mm – 1500mm, loại hố này cung cấp không gian tiêu chuẩn cho hệ thống giảm chấn, đảm bảo mức độ an toàn cao nhất khi vận hành.
- Hố pit cáp kéo nông: Được thiết kế tối ưu cho các dòng thang nhập khẩu công nghệ Nhật Bản (như Mitsubishi). Chiều sâu chỉ khoảng 450mm, giúp tiết kiệm chi phí làm móng và phù hợp cho công trình hạn chế về độ sâu nền.
- Hố pit liên doanh trung bình: Lựa chọn hàng đầu cho thang máy lắp ráp tại Việt Nam (tốc độ 60m/phút). Với chiều sâu tối thiểu 550mm, loại này cân bằng tốt giữa yếu tố kỹ thuật và chi phí xây dựng.
- Hố pit trục vít cực nông: Đặc trưng của công nghệ hiện đại (Cibes, Domus Lift) dành cho nhà cải tạo hoặc diện tích nhỏ (từ 1m²). Chiều sâu chỉ từ 50mm – 120mm, thậm chí có thể lắp đặt ngay trên nền sàn (0mm) mà không cần đào hố.
- Hố pit thủy lực siêu nông: Dành cho công nghệ thủy lực tốc độ thấp (9m/phút). Hố pit chỉ sâu khoảng 55mm hoặc bằng 0, giúp tối ưu không gian móng cho nhà thấp tầng (dưới 7 tầng), dù hiện nay ít phổ biến hơn do chi phí bảo trì cao.
- Hố pit cáp kéo tốc độ cao: Bắt buộc áp dụng cho thang máy có tốc độ nhanh (60-90m/phút). Chiều sâu tiêu chuẩn từ 1400mm – 1500mm là điều kiện tiên quyết để đảm bảo khoảng cách trượt an toàn cho cabin trong các tình huống khẩn cấp.
- Hố pit Homelift: Loại hố pit được thiết kế “may đo” linh hoạt cho các dòng thang máy gia đình nhỏ (Homelift). Kích thước và độ sâu tùy biến theo thực tế công trình, đặc biệt hữu ích cho nhà có diện tích eo hẹp hoặc méo mó.

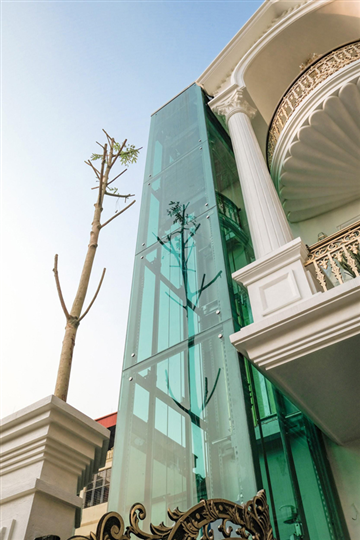

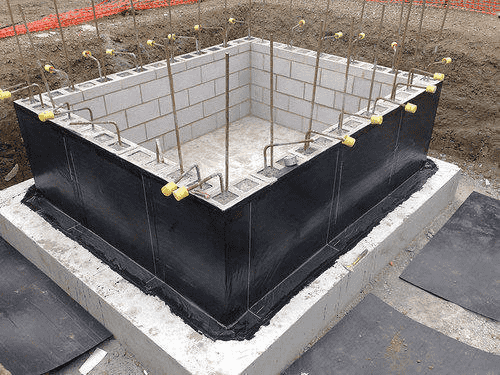

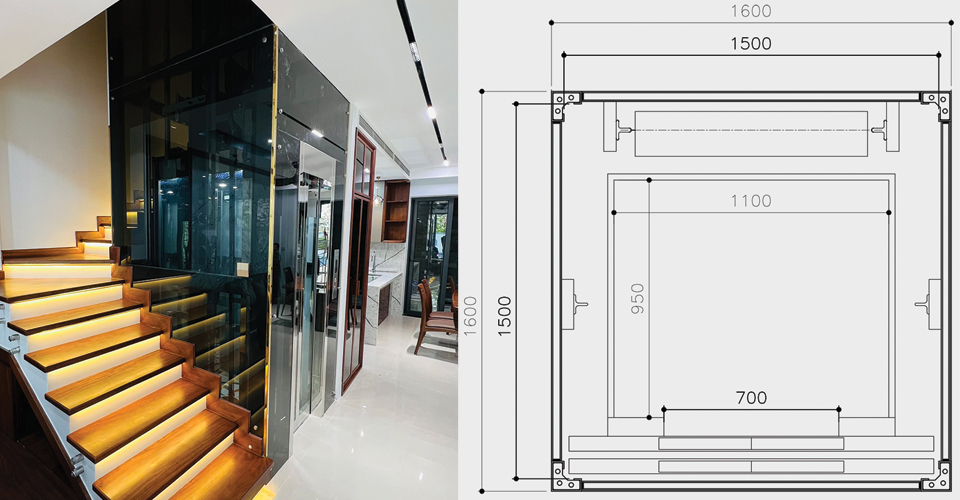

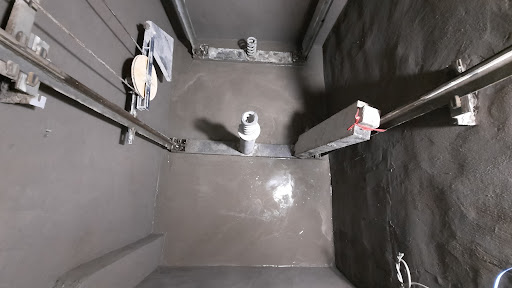

Những mẫu hố pit thang máy gia đình đẹp
Mặc dù hố pit là phần không gian kỹ thuật thường được che khuất, nhưng việc thi công chuẩn mực, sạch sẽ và thẩm mỹ là minh chứng cho chất lượng của toàn bộ công trình. Dưới đây là 5 mẫu kết cấu hố pit tiêu biểu thường gặp trong các công trình thang máy gia đình hiện đại:
Hố pit thang máy không chỉ là phần móng chịu lực mà còn là yếu tố quyết định trực tiếp đến sự an toàn, độ bền và hiệu suất vận hành của toàn bộ hệ thống thang máy gia đình. Việc hiểu rõ khái niệm, tuân thủ nghiêm ngặt các tiêu chuẩn về kích thước, chiều sâu và thực hiện quy trình thi công chống thấm chuẩn xác là chìa khóa để sở hữu một chiếc thang máy vận hành êm ái, ổn định lâu dài. Hy vọng qua bài viết này, quý gia chủ đã có đủ thông tin cần thiết để giám sát và chuẩn bị tốt nhất cho hạng mục quan trọng này. Nếu quý khách cần tư vấn chi tiết về thiết kế hố pit hoặc các giải pháp thang máy tối ưu cho ngôi nhà của mình, hãy liên hệ ngay với chúng tôi tại thangmaygiadinh.net.vn để được đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tận tình và chuyên nghiệp nhất.
Xây dựng hố pit thang máy đúng kỹ thuật là bước khởi đầu quan trọng cho một hệ thống thang máy bền bỉ. Đừng để những sai sót nhỏ về thông số hay sơ sài trong khâu chống thấm làm ảnh hưởng đến chất lượng sống của gia đình bạn.
Nếu bạn đang cần một đơn vị tư vấn kỹ thuật chuyên sâu và cung cấp giải pháp thang máy trọn gói, hãy liên hệ ngay với Thang Máy Gia Định. Chúng tôi cam kết mang đến những sản phẩm đạt tiêu chuẩn an toàn cao nhất với chi phí tối ưu.
- Hotline: 091 114 5522
- Địa chỉ: 228B Bạch Đằng, P. 24, Q. Bình Thạnh, TP. HCM
- Website: thangmaygiadinh.net.vn
Câu hỏi thường gặp về hố pit thang máy gia đình
Trong quá trình tư vấn và thi công, Thang Máy Gia Định nhận được rất nhiều thắc mắc từ gia chủ. Dưới đây là giải đáp chi tiết từ đội ngũ kỹ sư chuyên trách:
Chiều sâu hố pit thang máy tối thiểu là bao nhiêu?
Tùy thuộc vào công nghệ vận hành. Với dòng thang gia đình Homelift, hố pit thang máy tối thiểu có thể chỉ cần 100mm. Tuy nhiên, với dòng thang máy cáp kéo phổ biến, chiều sâu tối thiểu nên đạt từ 600mm để đảm bảo không gian cho bộ giảm chấn. Để chọn được thông số chuẩn nhất cho mặt bằng nhà mình, quý khách nên tham khảo bảng kích thước thang máy tiêu chuẩn của chúng tôi.
Chi phí thi công chống thấm hố pit thang máy khoảng bao nhiêu?
Chi phí này thường dao động từ 2 – 5 triệu đồng, tùy thuộc vào diện tích hố và phương pháp sử dụng (màng khò hay phun tinh thể). Mặc dù đây là một khoản phí nhỏ, nhưng lại là sự đầu tư cực kỳ xứng đáng để bảo vệ hệ thống thiết bị của chiếc thang máy gia đình giá trị hàng trăm triệu đồng khỏi nguy cơ hư hỏng do ẩm mốc và ngập nước.
Có được đặt bể phốt hoặc hố ga nằm dưới hố pit thang máy không?
Tuyệt đối không. Hố pit phải là một khối bê tông độc lập, khô ráo và kiên cố. Việc đặt bể phốt phía dưới không chỉ gây mất vệ sinh, khó khăn cho việc bảo trì mà còn tiềm ẩn nguy cơ khí gas gây ăn mòn linh kiện và ảnh hưởng đến kết cấu chịu lực của hố pit thang máy. Điều này trực tiếp vi phạm các tiêu chuẩn an toàn trong lắp đặt thang máy hiện nay.
Hố pit bị thấm nước có xử lý triệt để được không?
Hoàn toàn có thể. Với công nghệ chống thấm ngược bằng vật liệu thẩm thấu kết tinh, chúng tôi có thể xử lý triệt để các vết nứt và rò rỉ tại hố pit thang máy ngay cả khi công trình đã đưa vào sử dụng mà không cần đục phá quá nhiều.
