Cáp thang máy là gì? Cấu tạo, phân loại và báo giá chi tiết

Là bộ phận chịu lực chính và quyết định trực tiếp đến sự an toàn của toàn bộ hệ thống, cáp thang máy luôn đòi hỏi những tiêu chuẩn kỹ thuật cực kỳ khắt khe. Chất lượng, cấu tạo, thông số và cách lựa chọn loại cáp phù hợp đều ảnh hưởng sâu sắc đến hiệu quả vận hành, độ bền của thiết bị và quan trọng nhất là an toàn cho người sử dụng. Bài viết này thangmaygiadinh.net.vn sẽ cung cấp một cái nhìn toàn diện về cáp thang máy, từ các loại phổ biến, tiêu chuẩn kiểm định cho đến những yếu tố cần lưu ý trong quá trình thi công và sử dụng tại Việt Nam.

Cáp thang máy là gì?

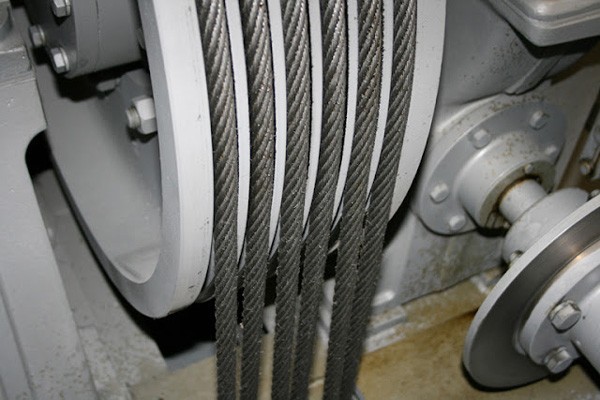

Cáp thang máy, hay còn gọi là cáp tải, là một loại cáp thép chuyên dụng được thiết kế để chịu lực kéo và truyền chuyển động, đóng vai trò là bộ phận cốt lõi trong việc nâng và hạ cabin thang máy. Về cơ bản, đây là sợi dây kết nối cabin với đối trọng và được vắt qua puly của máy kéo. Khi máy kéo hoạt động, nó sẽ quay puly, tạo ra ma sát để kéo hoặc nhả cáp, từ đó giúp cabin di chuyển lên xuống một cách nhịp nhàng và an toàn.

Khác với các loại cáp thông thường, cáp thang máy có cấu trúc rất phức tạp, bao gồm nhiều tao cáp được bện chặt quanh một lõi trung tâm (lõi bố hoặc lõi thép). Mỗi tao cáp lại được xoắn từ vô số sợi thép carbon chất lượng cao. Cấu trúc này không chỉ mang lại khả năng chịu lực kéo đứt cực lớn mà còn đảm bảo độ mềm dẻe, linh hoạt để uốn lượn liên tục qua các rãnh puly mà không bị gãy gập hay mài mòn nhanh chóng. Do đó, chất lượng của cáp ảnh hưởng trực tiếp đến sự an toàn của hành khách và tuổi thọ của toàn bộ hệ thống thang máy.

Vai trò của cáp thang máy trong vận hành hệ thống

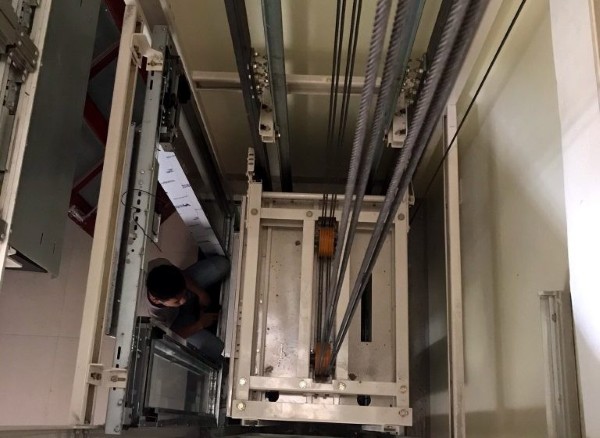

Trong hệ thống thang máy, cáp tải đóng vai trò không thể thiếu, được ví như “xương sống” đảm bảo cho mọi chuyển động được diễn ra một cách chính xác, an toàn và hiệu quả. Mọi hoạt động nâng hạ, cân bằng và đảm bảo an toàn đều phụ thuộc trực tiếp vào chất lượng và độ bền của bộ phận này. Vai trò chính của cáp thang máy bao gồm:

• Chịu lực và nâng/hạ cabin: Đây là nhiệm vụ quan trọng nhất, toàn bộ trọng lượng của cabin và tải trọng bên trong đều được treo trên hệ thống cáp. Cáp truyền lực từ máy kéo để nâng và hạ cabin một cách nhịp nhàng.
• Kết nối cabin và đối trọng: Cáp thang máy tạo ra một hệ thống cân bằng bằng cách kết nối cabin với đối trọng qua puly. Điều này giúp giảm đáng kể năng lượng cần thiết để di chuyển cabin, giúp thang máy vận hành hiệu quả và tiết kiệm điện năng.
• Truyền chuyển động: Thông qua ma sát với rãnh puly của máy kéo, cáp giúp chuyển đổi chuyển động quay của động cơ thành chuyển động thẳng đứng của cabin.
• Đảm bảo an toàn: Số lượng và chất lượng cáp luôn được tính toán có hệ số an toàn rất cao (thường gấp nhiều lần so với tải trọng yêu cầu), đảm bảo hệ thống không bị đứt cáp đột ngột trong điều kiện vận hành bình thường.

Phân loại cáp thang máy theo cấu tạo

Để lựa chọn đúng loại cáp cho từng công trình, việc hiểu rõ cấu tạo bên trong của chúng là vô cùng quan trọng. Dựa trên vật liệu của bộ phận lõi trung tâm, cáp thang máy được phân thành hai loại cơ bản, mỗi loại sở hữu những đặc tính và phạm vi ứng dụng riêng biệt.

Phân loại cáp thang máy theo cấu tạo

Trong thị trường, cáp thang máy được phân thành các loại dựa trên cấu tạo và vật liệu, phù hợp với từng mục đích và điều kiện sử dụng cụ thể.

Phân loại theo hình dạng và môi trường sử dụng

Ngoài ra, cáp thang máy còn phân loại dựa trên hình dạng và môi trường sử dụng như:

• Cáp tròn: Phổ biến nhất, phù hợp với các loại thang máy hành khách, tải trung bình đến lớn.
• Cáp dẹt: Thường dùng trong các không gian nhỏ, yêu cầu độ chắc chắn cao, phù hợp với các hệ thống thang máy có không gian hạn chế.

Mỗi loại cáp có đặc điểm riêng phù hợp với từng môi trường như dân dụng, công nghiệp, hoặc các dự án xây dựng cao tầng.

Tiêu chuẩn an toàn và kiểm định chất lượng cáp thang máy

Do chịu trách nhiệm nâng hạ toàn bộ cabin và đảm bảo an toàn tuyệt đối cho người sử dụng, cáp thang máy phải tuân thủ một hệ thống tiêu chuẩn và quy trình kiểm định vô cùng nghiêm ngặt. Tại Việt Nam, các quy định này được xây dựng dựa trên tiêu chuẩn quốc gia (TCVN) và hài hòa với các tiêu chuẩn quốc tế để đảm bảo chất lượng và an toàn ở mức cao nhất từ khâu sản xuất, lắp đặt đến vận hành. Việc kiểm định chất lượng cáp thang máy được thực hiện nghiêm ngặt dựa trên các tiêu chuẩn sau:

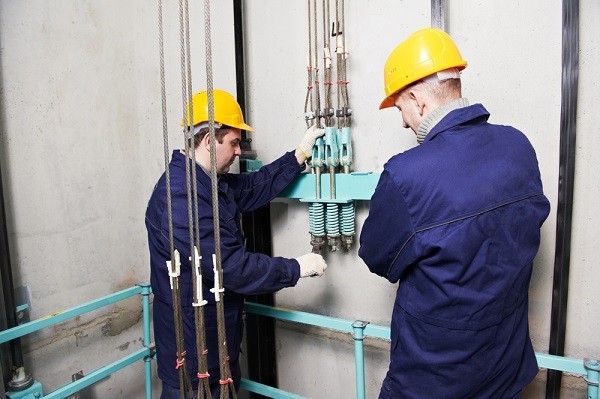

• Tiêu chuẩn áp dụng: Tại Việt Nam, TCVN 7550:2005 (ISO 4344:2004) là tiêu chuẩn cốt lõi quy định các yêu cầu kỹ thuật tối thiểu cho cáp thép dùng trong thang máy, bao gồm các thông số về đường kính, độ bền kéo, cấu trúc, và vật liệu. Bên cạnh đó, các quy chuẩn như QCVN 02:2019/BLĐTBXH cũng đưa ra các yêu cầu an toàn lao động tổng thể cho hệ thống thang máy.
• Hệ số an toàn: Đây là yếu tố quan trọng bậc nhất. Hệ số an toàn của cáp phải đạt mức tối thiểu theo quy định (thường lớn hơn 10), nghĩa là lực kéo đứt giới hạn của cáp phải lớn hơn tải trọng định mức của thang máy nhiều lần, đảm bảo an toàn ngay cả trong những tình huống xấu nhất.
• Kiểm tra xuất xưởng (Chứng nhận CO, CQ): Mỗi lô cáp thang máy khi nhập khẩu hoặc sản xuất đều phải có đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà sản xuất. Các chứng nhận này xác minh cáp đã vượt qua các bài kiểm tra về lực kéo đứt, độ mỏi, và các thông số kỹ thuật khác.
• Kiểm định định kỳ: Cáp thang máy là một phần của hệ thống thang máy, phải trải qua quy trình kiểm định kỹ thuật an toàn lần đầu trước khi đưa vào sử dụng và kiểm định định kỳ trong suốt vòng đời hoạt động. Đơn vị kiểm định được cấp phép sẽ đánh giá tình trạng mài mòn, số sợi cáp con bị đứt, sự biến dạng, và tình trạng bôi trơn để quyết định cáp có còn đủ điều kiện an toàn để tiếp tục sử dụng hay không.

Rủi ro và các tai nạn khi sử dụng cáp thang máy kém chất lượng

Việc sử dụng cáp thang máy kém chất lượng hoặc không được bảo trì đúng cách là một trong những mối nguy hiểm nghiêm trọng nhất trong vận hành thang máy. Tiết kiệm chi phí bằng cách lựa chọn các sản phẩm không rõ nguồn gốc, không đạt tiêu chuẩn có thể dẫn đến những hậu quả thảm khốc, đe dọa trực tiếp đến tính mạng con người và gây thiệt hại nặng nề về tài sản. Dưới đây là những rủi ro và tai nạn điển hình khi sử dụng cáp thang máy kém chất lượng:

• Đứt cáp đột ngột:  Đây là kịch bản nguy hiểm nhất. Mặc dù thang máy hiện đại có hệ thống phanh an toàn (thắng cơ) để kẹp cabin vào ray dẫn hướng khi có sự cố, nhưng việc đứt cáp sẽ tạo ra một cú sốc cực lớn cho toàn bộ hệ thống. Trong trường hợp xấu nhất, nếu phanh an toàn không hoạt động kịp thời hoặc hiệu quả, cabin có thể rơi tự do, gây ra tai nạn thảm khốc.
• Trượt cáp và trôi cabin: Cáp kém chất lượng, sai kích thước hoặc bị mài mòn quá mức sẽ làm giảm ma sát với rãnh puly. Điều này có thể khiến cabin bị trượt, dẫn đến tình trạng dừng không đúng tầng, rung lắc mạnh, hoặc nguy hiểm hơn là trôi tự do một đoạn ngắn, gây hoảng loạn và chấn thương cho hành khách.
• Mài mòn và phá hủy thiết bị liên quan: Cáp cứng, không đồng đều hoặc làm từ vật liệu kém chất lượng sẽ mài mòn rãnh puly của máy kéo một cách nhanh chóng. Việc này không chỉ làm hỏng puly (một bộ phận rất đắt tiền) mà còn tạo ra các mạt kim loại làm bẩn và hư hại các bộ phận khác trong phòng máy.
• Rung lắc và tiếng ồn bất thường: Cáp không đạt chuẩn thường có đường kính không đồng đều hoặc cấu trúc bện không ổn định, gây ra hiện tượng rung lắc, giật cục và tiếng ồn khó chịu khi thang máy di chuyển. Tình trạng này không chỉ gây khó chịu mà còn là dấu hiệu cho thấy hệ thống đang chịu áp lực cơ học bất thường.
• Giảm tuổi thọ toàn bộ hệ thống: Việc sử dụng cáp không phù hợp sẽ đặt một áp lực liên tục lên máy kéo, vòng bi, và các thành phần cơ khí khác, buộc chúng phải hoạt động quá sức. Điều này dẫn đến sự xuống cấp nhanh chóng của toàn bộ hệ thống thang máy và làm tăng chi phí bảo trì, sửa chữa.

Công nghệ sản xuất và xu hướng vật liệu mới trong chế tạo cáp thang máy

Ngành công nghiệp thang máy đang chứng kiến một cuộc cách mạng trong công nghệ vật liệu, vượt ra khỏi giới hạn của cáp thép truyền thống. Các nhà sản xuất hàng đầu đang tích cực nghiên cứu và ứng dụng những vật liệu mới nhẹ hơn, bền hơn và hiệu quả hơn, nhằm đáp ứng yêu cầu ngày càng khắt khe của các tòa nhà siêu cao tầng và tối ưu hóa hiệu suất năng lượng. Dưới đây là những công nghệ và xu hướng vật liệu nổi bật trong chế tạo cáp thang máy hiện nay:

• Sợi Carbon Siêu Nhẹ (Ultra-lightweight Carbon Fiber): Đây được xem là bước đột phá lớn nhất, tiêu biểu là công nghệ KONE UltraRope®. Sợi carbon nhẹ hơn thép đến 90%, giúp giảm đáng kể trọng lượng di chuyển và tiết kiệm năng lượng vượt trội. Vật liệu này không bị ăn mòn, có tuổi thọ cao gấp đôi cáp thép và giảm thiểu ảnh hưởng từ sự rung lắc của tòa nhà, cho phép thang máy di chuyển với hành trình lên tới 1.000 mét.
• Cáp Dẹt Phủ Polymer (Polymer-Coated Flat Belts): Thay vì các sợi cáp tròn bện lại, công nghệ này sử dụng nhiều sợi cáp thép nhỏ hơn, đặt song song và bọc trong một lớp vỏ polyurethane hoặc polymer cao cấp. Thiết kế dạng dẹt này tăng diện tích tiếp xúc với puly, cải thiện độ bám, giảm mài mòn và vận hành êm ái hơn đáng kể so với cáp tròn truyền thống.
• Vật Liệu Composite và Sợi Tổng Hợp: Các loại sợi hiệu suất cao như Aramid (tương tự vật liệu Kevlar) đang được nghiên cứu và ứng dụng. Những vật liệu này có tỷ lệ độ bền trên trọng lượng cực kỳ ấn tượng, khả năng chống hóa chất và chịu nhiệt tốt, mở ra hướng đi mới cho các loại cáp chuyên dụng trong những môi trường khắc nghiệt.
• Hợp Kim Thép Tiên Tiến: Song song với các vật liệu mới, công nghệ luyện kim thép vẫn không ngừng phát triển. Các loại hợp kim thép thế hệ mới với cường độ chịu kéo cao hơn, linh hoạt hơn và khả năng chống mỏi tốt hơn đang được sản xuất, giúp cải thiện hiệu suất và độ an toàn của cáp thép truyền thống.

Những điều cần lưu ý khi lắp đặt cáp thang máy

Lắp đặt cáp thang máy là công đoạn mang tính quyết định, ảnh hưởng trực tiếp đến sự an toàn, ổn định và tuổi thọ của toàn bộ hệ thống. Ngay cả khi sử dụng loại cáp chất lượng cao nhất, bất kỳ sai sót nào trong quá trình thi công cũng có thể dẫn đến hậu quả nghiêm trọng. Do đó, quy trình này đòi hỏi phải được thực hiện bởi đội ngũ kỹ thuật viên có chuyên môn cao và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Dưới đây là những điều cần đặc biệt lưu ý khi lắp đặt cáp thang máy:

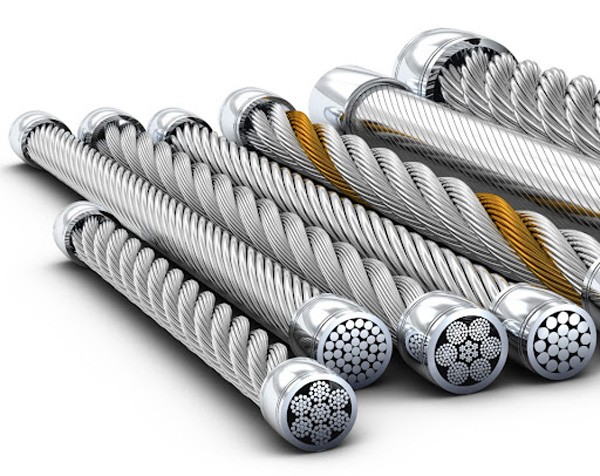

• Kiểm tra cáp toàn diện trước khi lắp đặt: Trước khi thi công, phải kiểm tra kỹ cuộn cáp để đảm bảo đúng chủng loại, đường kính, và không có bất kỳ dấu hiệu hư hỏng nào (như bị dập, gãy gập, rỉ sét) trong quá trình vận chuyển và lưu kho. Đối chiếu thông số kỹ thuật với chứng nhận chất lượng (CQ) đi kèm.
• Tuân thủ quy trình tháo và luồn cáp: Cáp phải được tháo ra khỏi cuộn đúng cách để tránh bị xoắn, thắt nút hoặc gãy gập. Khi luồn cáp qua các puly, phải đảm bảo cáp đi đúng rãnh, không bị trật hay cọ xát vào các bộ phận khác.
• Lắp đặt đầu cáp (đầu búp) đúng kỹ thuật: Các đầu cáp phải được cố định chắc chắn vào cabin và đối trọng bằng các phụ kiện chuyên dụng như khóa cáp hoặc đầu búp chì. Mối nối này phải đảm bảo chịu được lực kéo theo đúng tiêu chuẩn thiết kế.
• Cân bằng sức căng đồng đều giữa các sợi cáp: Đây là bước cực kỳ quan trọng. Tất cả các sợi cáp trong cùng một hệ thống phải được điều chỉnh để có sức căng như nhau. Nếu sức căng không đều, một số sợi cáp sẽ phải chịu tải nhiều hơn, dẫn đến mài mòn nhanh hơn, giảm tuổi thọ và gây nguy cơ mất an toàn.
• Đảm bảo bôi trơn đầy đủ: Lớp dầu hoặc mỡ bôi trơn chuyên dụng phải được duy trì trên cáp để giảm ma sát giữa các sợi cáp con, giữa cáp và rãnh puly, đồng thời chống lại sự ăn mòn và gỉ sét.
• Vận hành thử và kiểm tra lần cuối: Sau khi hoàn tất lắp đặt, hệ thống phải được chạy thử ở các chế độ không tải và đủ tải. Kỹ thuật viên sẽ kiểm tra độ rung lắc, tiếng ồn bất thường và sự ổn định của cabin để tinh chỉnh lần cuối, đảm bảo hệ thống vận hành êm ái và an toàn tuyệt đối.

Quy định pháp luật về kiểm định thang máy tại Việt Nam

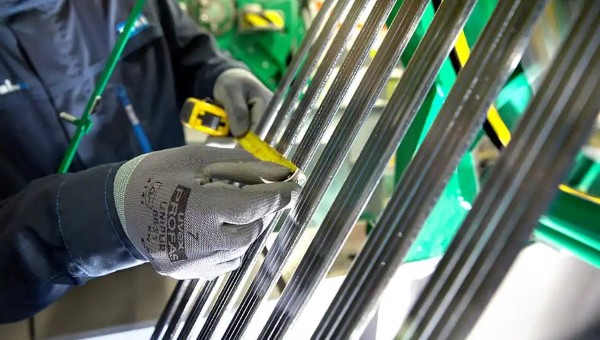

Tại Việt Nam, thang máy là thiết bị có yêu cầu nghiêm ngặt về an toàn lao động. Do đó, toàn bộ quá trình từ lắp đặt đến vận hành đều phải tuân thủ chặt chẽ các quy định pháp luật. Trong đó, kiểm định kỹ thuật an toàn là yêu cầu bắt buộc để đảm bảo an toàn tuyệt đối cho người dùng.Các quy định chính về kiểm định thang máy tại Việt Nam bao gồm:

• Cơ sở pháp lý: Hoạt động kiểm định thang máy được quy định chủ yếu trong Quy chuẩn kỹ thuật quốc gia về an toàn lao động đối với thang máy (QCVN 02:2019/BLĐTBXH) do Bộ Lao động – Thương binh và Xã hội ban hành, cùng với các văn bản liên quan như Thông tư 36/2019/TT-BLĐTBXH.
• Các hình thức kiểm định bắt buộc:
  • Kiểm định lần đầu: Tiến hành trước khi thang máy được đưa vào sử dụng lần đầu tiên.
  • Kiểm định định kỳ: Được thực hiện lặp lại trong suốt quá trình sử dụng. Chu kỳ kiểm định thường là 03 năm một lần đối với thang máy đã sử dụng dưới 10 năm và 01-02 năm một lần tùy thuộc vào tình trạng và thời gian sử dụng của thang máy (đặc biệt là các thang máy đã sử dụng trên 20 năm).
  • Kiểm định bất thường: Thực hiện sau khi thang máy được sửa chữa lớn, thay thế các bộ phận quan trọng (như cáp, máy kéo, bộ khống chế vượt tốc), sau khi xảy ra tai nạn, hoặc khi có yêu cầu từ cơ quan chức năng.
• Đơn vị thực hiện kiểm định: Việc kiểm định chỉ được thực hiện bởi các tổ chức kiểm định kỹ thuật an toàn lao động đã được Cục An toàn lao động cấp Giấy chứng nhận đủ điều kiện hoạt động.
• Quy trình kiểm định: Quy trình bao gồm các bước nghiêm ngặt như: kiểm tra hồ sơ kỹ thuật, khám xét kỹ thuật bên ngoài và bên trong, thử nghiệm không tải và thử nghiệm ở các chế độ tải trọng khác nhau để đánh giá toàn diện tình trạng của thang máy.
• Kết quả kiểm định: Nếu thang máy đạt yêu cầu an toàn, đơn vị kiểm định sẽ cấp Giấy chứng nhận kết quả kiểm định và dán tem kiểm định ở vị trí dễ quan sát (thường là bên trong cabin). Nếu không đạt, thang máy phải ngưng hoạt động để khắc phục và chỉ được phép hoạt động trở lại sau khi đã được kiểm định lại và xác nhận đạt yêu cầu.

Kết luận

Cáp thang máy là bộ phận không thể thiếu trong hệ thống thang máy, đóng vai trò then chốt trong việc đảm bảo an toàn và hiệu quả vận hành. Việc hiểu rõ cấu tạo, các loại cáp thang máy phổ biến cũng như mức giá cụ thể sẽ giúp bạn đưa ra lựa chọn phù hợp với nhu cầu sử dụng và ngân sách. Hy vọng những thông tin trong bài viết đã giúp bạn có cái nhìn tổng quan và chính xác hơn về cáp thang máy, từ đó dễ dàng chọn mua sản phẩm chất lượng và đúng tiêu chuẩn kỹ thuật.
