Trong hệ thống vận hành của một chiếc thang máy hiện đại, nếu như động cơ được ví như “trái tim” thì bộ hãm an toàn thang máy (hay còn gọi là thắng cơ) chính là “chốt chặn cuối cùng” bảo vệ tính mạng con người. Đây là thiết bị bắt buộc phải có để ngăn chặn tình trạng thang máy rơi tự do hoặc vượt quá tốc độ cho phép.
Tại Thang Máy Gia Định, với nhiều năm kinh nghiệm thi công, chúng tôi hiểu rằng việc nắm rõ cấu tạo và nguyên lý của bộ phận này không chỉ giúp chủ đầu tư an tâm hơn mà còn hỗ trợ đắc lực trong việc bảo trì, vận hành thang máy bền bỉ.
Bộ hãm an toàn trong thang máy là gì?
Bộ hãm an toàn thang máy (Safety Gear) là một cơ cấu cơ khí được thiết kế để dừng và giữ cabin thang máy (hoặc đối trọng) trên ray dẫn hướng khi thiết bị đạt đến tốc độ vượt mức quy định, bất kể nguyên nhân là gì (đứt cáp, lỗi biến tần…).
Khác với phanh điện từ ở động cơ (thường dừng thang khi có lệnh hoặc mất điện), bộ hãm an toàn hoạt động hoàn toàn bằng cơ học, đảm bảo tính độc lập và độ tin cậy tuyệt đối ngay cả khi toàn bộ hệ thống điện bị ngắt.
Trong thực tế vận hành, Bộ hãm an toàn thang máy không phải là phụ kiện tùy chọn mà là bộ phận bắt buộc, được quy định rõ trong các tiêu chuẩn kỹ thuật và quy chuẩn an toàn của Nhà nước đối với hệ thống thang máy. Khi phát hiện sự cố, bộ hãm sẽ tự động kích hoạt, giữ cabin ở trạng thái an toàn và hạn chế tối đa nguy cơ tai nạn nghiêm trọng.
Việc hiểu rõ Bộ hãm an toàn thang máy không chỉ giúp người sử dụng yên tâm hơn mà còn hỗ trợ chủ đầu tư và đơn vị vận hành chủ động trong công tác kiểm tra, bảo trì định kỳ. Đây chính là yếu tố then chốt góp phần đảm bảo thang máy hoạt động ổn định, an toàn và đạt chuẩn trong suốt quá trình sử dụng.

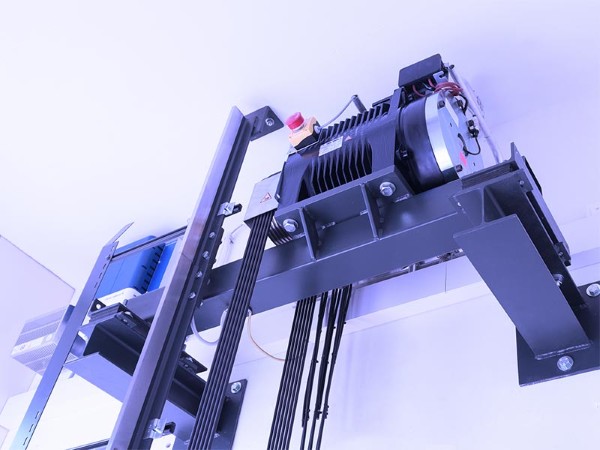

Tầm quan trọng của thắng cơ trong an toàn thang máy gia đình
Nhiều khách hàng khi lắp đặt thang máy gia đình thường lo lắng về kịch bản “rơi tự do”. Tuy nhiên, nhờ có bộ hãm an toàn, kịch bản này gần như không thể xảy ra trong thực tế.
- Chống vượt tốc: Kích hoạt ngay khi vận tốc thang vượt quá giới hạn an toàn (thường là 115% vận tốc định mức).
- Cố định cabin: Giữ chặt cabin vào ray dẫn hướng, không cho phép rơi xuống hố pít.
- Bảo vệ linh kiện khác: Giảm thiểu xung lực tác động lên giảm chấn và sàn cabin khi có sự cố.

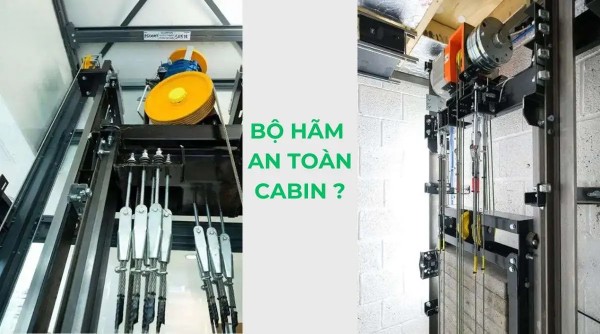

Phân loại bộ hãm an toàn thang máy
Có nhiều loại bộ hãm an toàn thang máy được thiết kế phù hợp với từng yêu cầu về quy mô, tính chất hoạt động và mức độ nguy hiểm của hệ thống. Phổ biến nhất trong các loại này gồm có:
- Hệ thống bộ hãm kiểu cơ khí: Thường dùng trong các hệ thống thang máy truyền thống hoặc cũ, dựa trên các linh kiện cơ khí như lò xo, thắng kiểu cánh đòn, đĩa thắng, hoặc thắng từ magnet. Ưu điểm của loại này là độ bền cao, ít phụ thuộc vào nguồn điện.
- Hệ thống bộ hãm điện khí: Phối hợp giữa hệ thống điện và khí nén để kích hoạt thắng khi có sự cố hoặc khi cần dừng đột ngột. Thường tích hợp trong các hệ thống thang máy tự động hoặc hiện đại, giúp hoạt động trơn tru và chính xác hơn.
- Hệ thống hãm tự hồi phục: Có khả năng tự động kích hoạt và trở lại trạng thái ban đầu sau khi điều kiện nguy hiểm kết thúc. Loại này phù hợp để tối ưu tính năng an toàn và giảm thiểu thời gian bảo trì.
- Hệ thống tích hợp cảm biến: Sử dụng cảm biến quang, cảm biến gia tốc hoặc cảm biến tốc độ để phát hiện các biến đổi bất thường nhằm kích hoạt bộ hãm một cách tự động. Giúp hệ thống trở nên thông minh, nhanh nhạy hơn trong các tình huống khẩn cấp.
Mỗi loại bộ hãm này đều có những đặc thù riêng phù hợp với từng loại thang máy, đảm bảo sự vận hành an toàn tối đa cho người sử dụng. Tùy thuộc vào yêu cầu của từng dự án, kỹ thuật viên sẽ lựa chọn loại bộ hãm phù hợp để tối ưu hiệu quả và độ an toàn.
Tùy vào tải trọng và vận tốc thang, kỹ sư sẽ lựa chọn loại thắng cơ phù hợp:
| Đặc điểm | Bộ hãm tức thời (Instantaneous) | Bộ hãm êm / hãm trượt (Progressive) |
| Cơ chế | Dừng ngay lập tức bằng chêm cứng. | Có lò xo giảm chấn, dừng từ từ. |
| Ứng dụng | Thang máy tốc độ thấp (< 0.63m/s). | Thang máy tốc độ cao, tải trọng lớn. |
| Ưu điểm | Cấu tạo đơn giản, giá rẻ. | Giảm sốc cho người trong cabin, an toàn hơn. |
| Nhược điểm | Gây rung lắc mạnh khi dừng đột ngột. | Cấu tạo phức tạp, cần diện tích lắp đặt. |

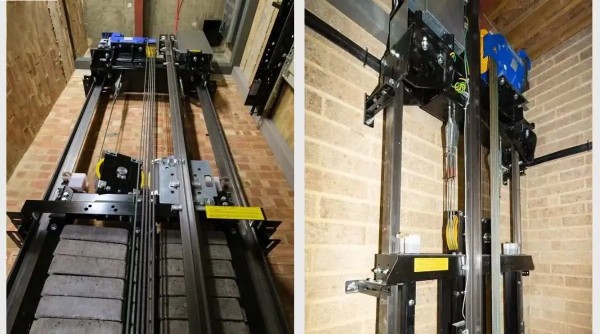

Cấu tạo chi tiết của bộ hãm an toàn thang máy
Hệ thống hãm an toàn không phải là một chi tiết đơn lẻ mà là sự phối hợp của ba bộ phận chính:
- Bộ khống chế vượt tốc (Governor): Đây là “bộ não” điều khiển hệ thống thắng cơ. Governor thường được lắp trên phòng máy hoặc đầu giếng thang. Nó bao gồm một bánh xe có rãnh cáp, liên kết trực tiếp với cabin thông qua cáp governor. Khi cabin di chuyển, cáp này làm quay bánh xe Governor với tốc độ tương ứng.
- Bộ phanh an toàn (Safety Gear): Được lắp đặt phía dưới sàn cabin, bao gồm các má phanh (hình nêm hoặc hình trụ). Khi nhận được tín hiệu kéo từ cáp Governor (do vượt tốc), má phanh sẽ ép chặt vào ray dẫn hướng để tạo lực ma sát cực lớn, dừng đứng cabin.
- Hệ thống cáp và ray dẫn hướng: Cáp Governor phải có độ bền kéo cao và không bị giãn nở nhiệt quá mức. Ray dẫn hướng không chỉ giúp thang di chuyển thẳng đứng mà còn đóng vai trò là “điểm tựa” để má phanh bám vào khi hãm.
>> Tìm hiểu thêm: Chi tiết về các linh kiện trong cấu tạo thang máy tiêu chuẩn.

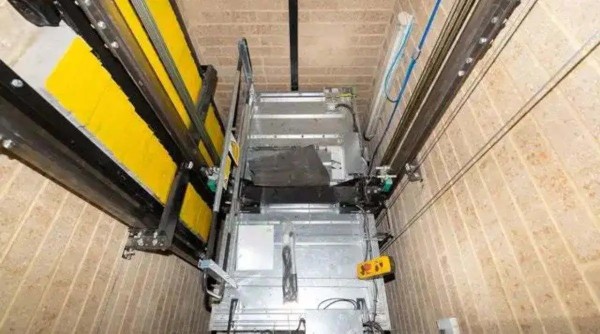

Nguyên lý hoạt động của thắng cơ khi xảy ra sự cố
Quy trình kích hoạt bộ hãm diễn ra trong tích tắc theo các bước sau:
- Phát hiện vượt tốc: Khi cabin chạy nhanh hơn tốc độ thiết kế, bánh xe Governor quay nhanh đến mức lực ly tâm đẩy các vấu chặn ra ngoài.
- Khóa cáp: Các vấu chặn khớp vào bánh răng, làm dừng vòng quay của Governor và giữ chặt cáp khống chế vượt tốc.
- Kéo lẫy thắng cơ: Do cabin vẫn đang di chuyển theo quán tính trong khi cáp Governor đã bị giữ lại, lực kéo này sẽ tác động lên hệ thống tay đòn của bộ hãm an toàn dưới sàn cabin.
- Phanh cơ khí: Tay đòn đẩy các má phanh (hình nêm) ép chặt vào ray. Ma sát giữa thép và thép sẽ triệt tiêu động năng, dừng cabin ngay lập tức.

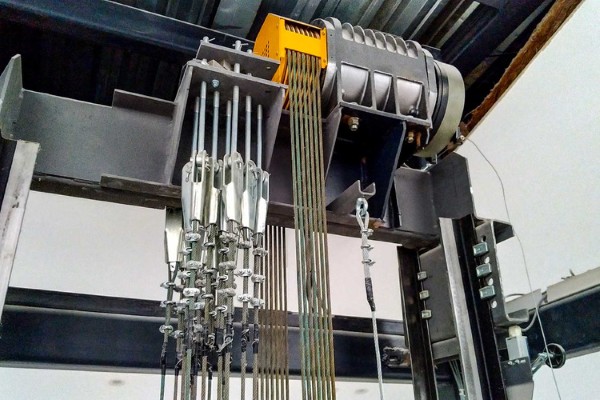

Tiêu chuẩn kỹ thuật bắt buộc với bộ hãm an toàn
Tại Việt Nam, bộ hãm an toàn phải tuân thủ nghiêm ngặt tiêu chuẩn TCVN 6395:2008. Tại Thang Máy Gia Định, mọi thiết bị trước khi xuất xưởng đều phải trải qua quy trình thử nghiệm “Rơi tự do giả định” để đảm bảo thắng cơ hoạt động chính xác 100%.
- Thử tải: Kiểm tra khả năng hãm khi cabin mang đủ 110% tải trọng định mức.
- Kiểm tra độ mòn: Má phanh phải còn đủ độ nhám và không bị biến dạng.
- Niêm phong: Bộ Governor sau khi căn chỉnh tốc độ phải được kẹp chì niêm phong, tránh việc can thiệp trái phép.
- Đảm bảo khả năng chịu lực cao, hoạt động chính xác trong mọi điều kiện thời tiết và khí hậu.
- Thời gian phản hồi nhanh, có khả năng kích hoạt vượt mức giới hạn trong vòng vài mili giây.
- Được kiểm tra định kỳ theo quy trình nghiêm ngặt để phát hiện các lỗi kỹ thuật.
- Tích hợp các cảm biến chính xác, phù hợp tiêu chuẩn quốc tế để phát hiện các tình huống khẩn cấp.
- An toàn trong quá trình vận hành, không gây hư hỏng hoặc ảnh hưởng đến các bộ phận khác của hệ thống.
Ngoài ra, các bộ phận liên quan như pelle, đệm ma sát, hệ thống truyền động đều phải đạt tiêu chuẩn cao về độ bền và độ tin cậy. Việc tuân thủ tiêu chuẩn giúp bảo vệ quyền lợi của người tiêu dùng, đồng thời nâng cao uy tín trong ngành công nghiệp thang máy.
Dấu hiệu bộ hãm an toàn cần bảo trì và thay thế thắng cơ
Dựa trên kinh nghiệm thi công hàng ngàn dự án, chúng tôi khuyến cáo chủ nhà cần lưu ý các dấu hiệu sau:
- Tiếng kêu lạ: Có tiếng kim loại cọ xát khi thang đang chạy (có thể má phanh bị lệch).
- Rung lắc: Thang bị giật cục khi bắt đầu chạy hoặc dừng.
- Cáp Governor bị chùng: Ảnh hưởng đến thời gian phản ứng khi có sự cố.
Việc kiểm tra thắng cơ định kỳ là một phần không thể thiếu trong quy trình bảo trì sửa chữa thang máy chuyên nghiệp.
Nguyên nhân khiến bộ hãm an toàn bị lỗi
Có nhiều nguyên nhân dẫn đến sự cố hoặc lỗi của Bộ hãm an toàn thang máy, có thể kể đến như:
- Lỗi do quá trình lắp đặt: Không tuân thủ đúng hướng dẫn kỹ thuật hoặc thao tác lắp ráp không chính xác.
- Sự cố về điện hoặc nguồn cung cấp: Nguồn điện không ổn định, gây ảnh hưởng đến hoạt động của bộ hãm điện tử.
- Bảo trì không định kỳ: Không kiểm tra, vệ sinh hoặc thay thế linh kiện hao mòn, gây giảm hiệu quả hoạt động.
- Tác động của môi trường: Ẩm ướt, bụi đất xâm nhập, hoặc nhiệt độ cao ảnh hưởng đến độ bền của các chi tiết cơ khí, điện tử.
- Lỗi do quá trình vận hành: Sử dụng không đúng quy trình, quá tải hoặc thao tác không đúng các chế độ vận hành.
Nhận biết rõ nguyên nhân sẽ giúp kỹ thuật viên hướng đến các giải pháp sửa chữa phù hợp, duy trì hoạt động tối ưu của bộ hãm an toàn.
Hướng dẫn kiểm tra & bảo trì bộ hãm an toàn
Để đảm bảo Bộ hãm an toàn thang máy luôn hoạt động ở trạng thái tốt nhất, việc kiểm tra và bảo trì định kỳ là vô cùng cần thiết. Một số bước cơ bản gồm:
- Kiểm tra trực quan: Đánh giá các bộ phận cơ khí, linh kiện điện tử, cảm biến và hệ thống truyền động để phát hiện các dấu hiệu hao mòn, nứt hoặc bụi bẩn.
- Vệ sinh định kỳ: Lau chùi, làm sạch các bộ phận thắng, đệm ma sát để tránh bụi bẩn tích tụ gây ảnh hưởng đến hiệu quả thắng.
- Kiểm tra điện trở và cảm biến: Sử dụng thiết bị đo để kiểm tra điện trở, tình trạng các cảm biến đo tốc độ, gia tốc.
- Thử nghiệm hoạt động: Tổ chức các bài test thi thử kích hoạt bộ hãm để đảm bảo phản ứng nhanh, chính xác.
- Bảo trì hệ thống định kỳ: Thay thế linh kiện hao mòn, linh kiện điện tử theo đúng thời gian quy định của nhà sản xuất.
Chỉ có thực hiện kiểm tra định kỳ theo quy trình, hệ thống mới duy trì được công năng phù hợp, giảm thiểu rủi ro trong quá trình vận hành.
Khi nào cần thay mới bộ hãm an toàn?
Thay thế Bộ hãm an toàn thang máy là yêu cầu bắt buộc trong những trường hợp:
- Linh kiện đã quá tuổi sử dụng theo tiêu chuẩn của nhà sản xuất.
- Các bộ phận như thắng, đệm ma sát bị mòn hoặc hư hỏng cần thay để đảm bảo an toàn.
- Phát hiện lỗi điện tử hoặc cảm biến không còn khả năng hoạt động chính xác qua các kiểm tra định kỳ.
- Thang máy gặp sự cố nhiều lần liên tiếp liên quan đến bộ hãm, gây mất niềm tin của khách hàng.
- Đang nâng cấp hệ thống để đạt tiêu chuẩn mới của quy định an toàn.
Trong mọi trường hợp, việc thay mới cần được thực hiện bởi các kỹ thuật viên có chuyên môn cao để đảm bảo đúng kỹ thuật và không làm mất khả năng vận hành của hệ thống.
Vì sao nên chọn Thang Máy Gia Định để đảm bảo an toàn?
Chúng tôi không chỉ cung cấp thiết bị, chúng tôi cung cấp giải pháp an toàn tuyệt đối cho gia đình bạn:
- Linh kiện chính hãng: Toàn bộ bộ hãm an toàn được nhập khẩu từ các thương hiệu hàng đầu (Mitsubishi, Fuji, Wurttemberg…).
- Kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm trong việc tính toán lực hãm phù hợp với kích thước thang máy và tải trọng thực tế.
- Hỗ trợ 24/7: Hệ thống cứu hộ và kiểm tra an toàn luôn sẵn sàng phục vụ khách hàng.
Bộ hãm an toàn là minh chứng cho sự kỳ diệu của kỹ thuật cơ khí trong việc bảo vệ con người. Đừng bao giờ lơ là việc kiểm tra bộ phận này. Nếu bạn đang có nhu cầu tư vấn lắp đặt hoặc bảo trì hệ thống an toàn thang máy, hãy liên hệ ngay với chúng tôi.
Thông tin liên hệ:
- Hotline: 091 114 5522
- Website: thangmaygiadinh.net.vn
- Địa chỉ: 228B Bạch Đằng, P. 24, Q. Bình Thạnh, TP. HCM.
Câu hỏi thường gặp về bộ hãm an toàn
Thắng cơ thang máy có bao giờ bị “liệt” không?
Rất hiếm khi xảy ra nếu được bảo trì đúng cách. Do hoạt động bằng cơ năng thuần túy, thiết bị này cực kỳ bền bỉ. Tuy nhiên, nếu bụi bẩn hoặc rỉ sét bám quá nhiều vào các khớp xoay, thắng cơ có thể bị kẹt.
Chi phí thay thế bộ hãm an toàn là bao nhiêu?
Giá thành phụ thuộc vào loại thang và tải trọng (thường dao động từ 5 – 15 triệu VNĐ cho trọn bộ). Bạn nên liên hệ đơn vị lắp đặt thang máy uy tín để được báo giá chính xác.
Khi thắng cơ kích hoạt, làm sao để đưa thang hoạt động trở lại?
Sau khi thắng cơ bám ray, cabin sẽ bị khóa chặt. Kỹ thuật viên phải dùng tay quay hoặc lệnh điện để đưa cabin đi lên, giải phóng lực ép của má phanh, sau đó mới tiến hành reset hệ thống Governor.
