Tổng hợp 9 bản vẽ thang máy gia đình chuẩn mới

Bản vẽ thang máy gia đình là tập hợp các tài liệu kỹ thuật chi tiết mô tả chính xác cấu trúc, kích thước, vị trí lắp đặt và các hệ thống cơ điện của thang máy trong không gian kiến trúc ngôi nhà. Việc sở hữu và hiểu rõ bộ hồ sơ bản vẽ này không chỉ giúp gia chủ hình dung cụ thể về phương án di chuyển dọc trong tòa nhà mà còn là cơ sở pháp lý và kỹ thuật quan trọng để đảm bảo an toàn tuyệt đối trong quá trình thi công và vận hành. Trong bài viết này, chúng tôi sẽ tổng hợp và phân tích chuyên sâu 9 loại bản vẽ thang máy gia đình chuẩn mới nhất, cung cấp cái nhìn toàn diện từ sơ đồ mặt bằng, chi tiết hố pit đến hệ thống điện và cứu hộ, giúp bạn kiểm soát chất lượng công trình một cách tối ưu nhất.

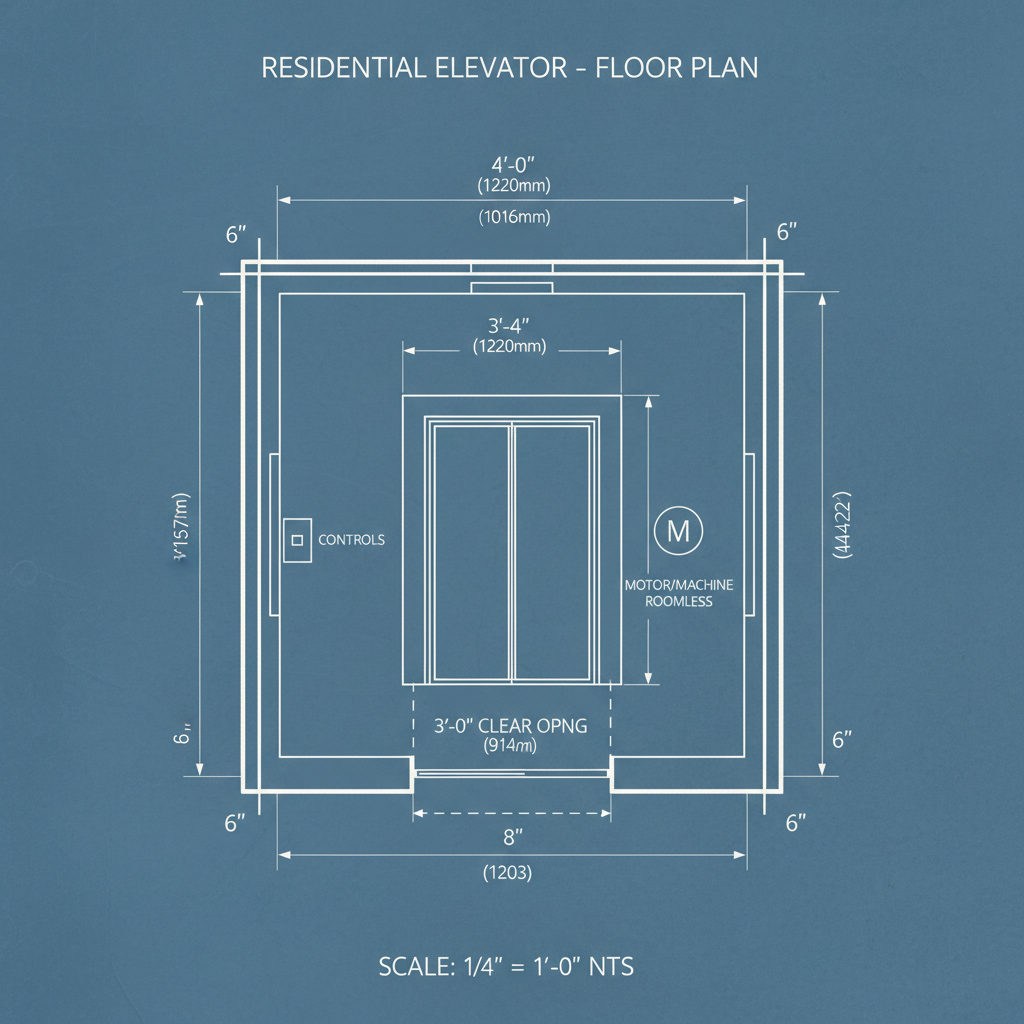

Bản vẽ 1: Sơ đồ mặt bằng (Floor Plan View)

Bản vẽ sơ đồ mặt bằng (Floor Plan View) đóng vai trò là tài liệu nền tảng trong bộ hồ sơ thiết kế, hiển thị toàn cảnh nhìn từ trên xuống của hệ thống thang máy tại từng tầng của ngôi nhà. Bản vẽ này cung cấp các thông số kỹ thuật quan trọng nhất bao gồm vị trí chính xác của cửa vào, kích thước lọt lòng của cabin, độ dày của vách cabin, và tổng diện tích chiếm dụng của toàn bộ lò trục (hoistway). Đây là bản vẽ quan trọng nhất để các kiến trúc sư và kỹ sư xác định vị trí lắp đặt thang máy sao cho hài hòa với cấu trúc chịu lực của tòa nhà, đồng thời hiển thị rõ mối quan hệ không gian (spatial relationship) với các phòng chức năng xung quanh như cầu thang bộ, hành lang hay phòng khách.

Đối với các dòng thang máy gia đình phổ biến hiện nay, kích thước mặt bằng điển hình thường được thiết kế ở mức 0,91m x 1,22m (tương đương 36 x 48 inch) hoặc lớn hơn là 1,37m x 1,52m (tương đương 54 x 60 inch) tùy thuộc vào tải trọng công suất yêu cầu. Việc xác định chính xác các kích thước này ngay từ giai đoạn thiết kế mặt bằng giúp tối ưu hóa không gian sử dụng, đảm bảo cabin đủ rộng để phục vụ nhu cầu di chuyển của các thành viên, kể cả người sử dụng xe lăn, mà không làm ảnh hưởng đến kết cấu chung của ngôi nhà.

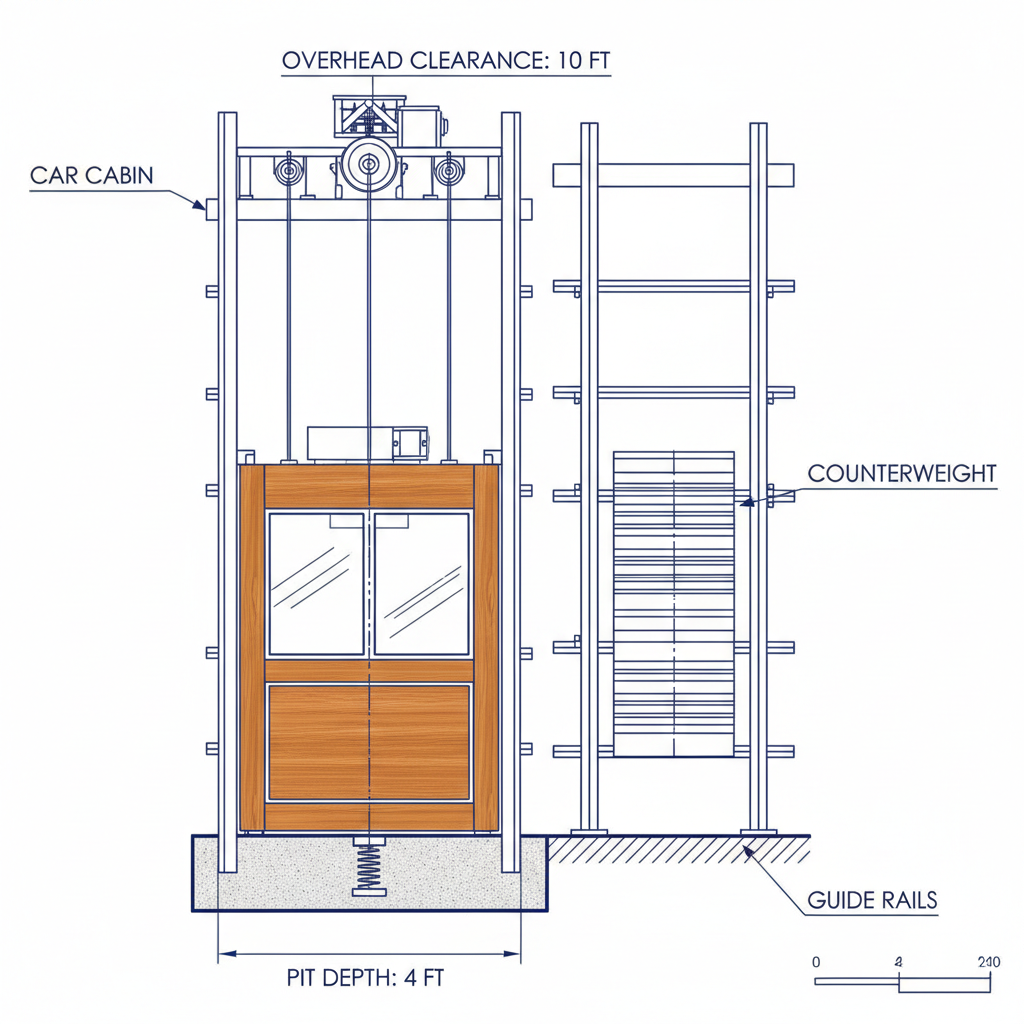

Bản vẽ 2: Bản vẽ cắt ngang (Section Elevation View)

Nếu sơ đồ mặt bằng cung cấp cái nhìn hai chiều theo phương ngang, thì bản vẽ cắt ngang (Section Elevation View) lại mang đến cái nhìn chi tiết theo phương thẳng đứng, thể hiện toàn bộ hệ thống thang máy chạy dọc từ mặt sàn tầng dưới cùng (hố pit) lên đến trần của tầng trên cùng (OH). Bản vẽ này minh họa chi tiết sự sắp xếp theo chiều cao của các thành phần cơ khí quan trọng như chiều sâu lò hầm (pit depth), chiều cao nội thủy của cabin, hệ thống cáp kéo hoặc trục vít, vị trí của trọng lượng cân bằng (counterweight) và sự phân bố của các thanh ray hướng dẫn dọc theo hố thang.

Một trong những thông số an toàn quan trọng nhất được thể hiện trong bản vẽ này là khoảng trống đầu (overhead clearance) – khoảng cách từ sàn tầng trên cùng đến điểm thấp nhất của trần hố thang hoặc thiết bị trên đỉnh hố. Theo các tiêu chuẩn an toàn quốc tế, khoảng cách an toàn tối thiểu từ trần tầng trên cùng đến phần dưới của thiết bị đỉnh lò trục phải đạt 2,43m (tương đương 8 feet) để đảm bảo không gian trượt an toàn cho cabin khi vượt tốc và không gian thao tác cho kỹ thuật viên bảo trì. Bản vẽ cắt ngang giúp gia chủ và đơn vị thi công kiểm soát được chiều cao tầng, đảm bảo thang máy vận hành êm ái mà không gặp trở ngại về cấu trúc dầm hoặc trần nhà.

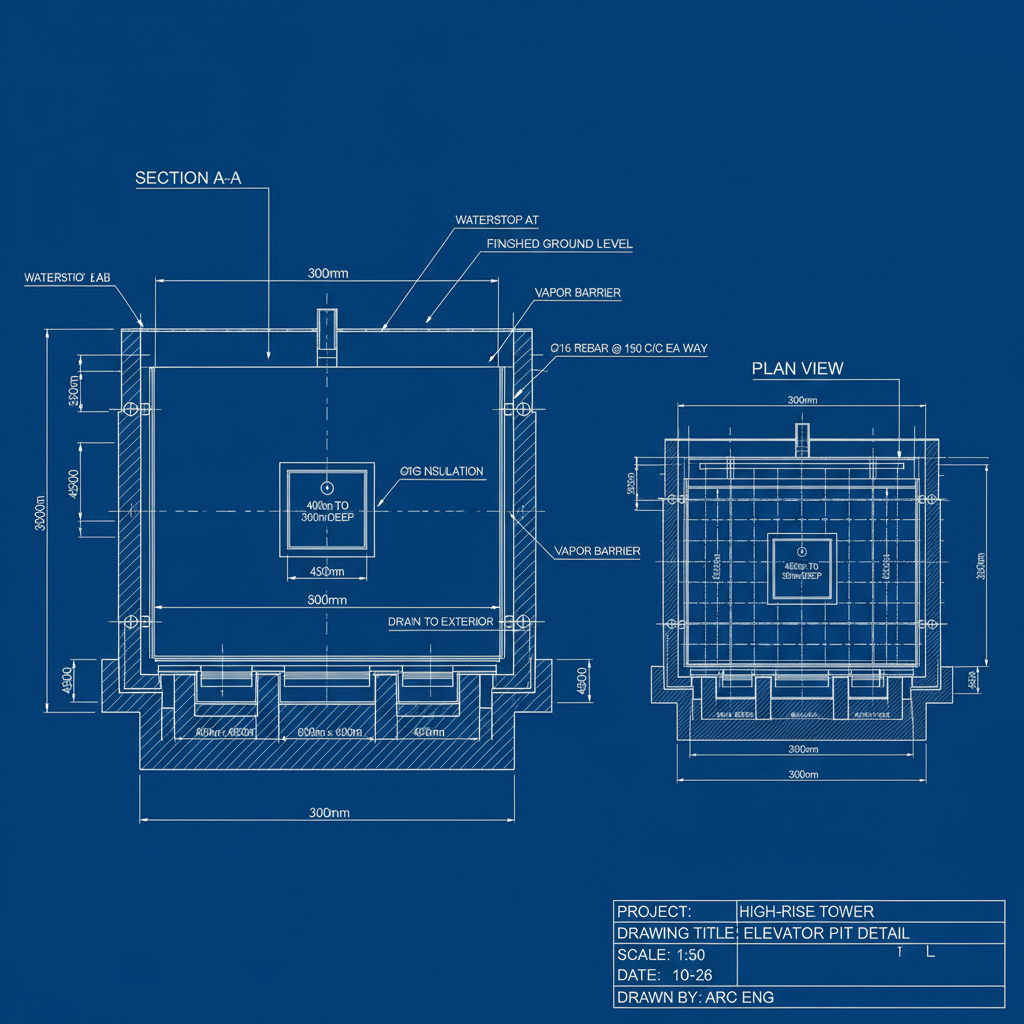

Bản vẽ 3: Chi tiết lò hầm (Pit Detail Drawing)

Bản vẽ chi tiết lò hầm (Pit Detail Drawing) tập trung vào phần nền móng thấp nhất của hệ thống thang máy, nơi chịu toàn bộ lực tác động của thiết bị, đặc biệt là trong các tình huống dừng khẩn cấp hoặc sự cố rơi tự do. Nội dung bản vẽ này mô tả tường tận các thông số kỹ thuật của độ sâu lò (thường yêu cầu tối thiểu 300mm đối với các dòng thang gia đình công nghệ mới), cấu tạo lớp sàn lò, vị trí lắp đặt giảm chấn (buffer), hệ thống thoát nước chống thấm, và các đường ống dẫn kỹ thuật đi ngầm.

Yếu tố cốt lõi trong bản vẽ này là khả năng chịu lực của đáy hố. Lò hầm phải được thiết kế và thi công để chịu được tải trọng va chạm (impact load) rất lớn, dao động trong khoảng 4.000 lbs đến 6.500 lbs (tương đương 1.800 – 3.000 kg) tùy theo công suất và tốc độ của thang. Do đó, bản vẽ thường quy định sàn lò phải có độ dày bê tông cốt thép tối thiểu là 100mm với công suất chịu lực đạt chuẩn 300 kPa. Ngoài ra, bản vẽ cũng cần thể hiện rõ giải pháp chống thấm ngược và hệ thống bơm hút nước tự động (nếu cần) để đảm bảo hố thang luôn khô ráo, tránh gây rỉ sét cho các thiết bị cơ khí nằm ở đáy thang.

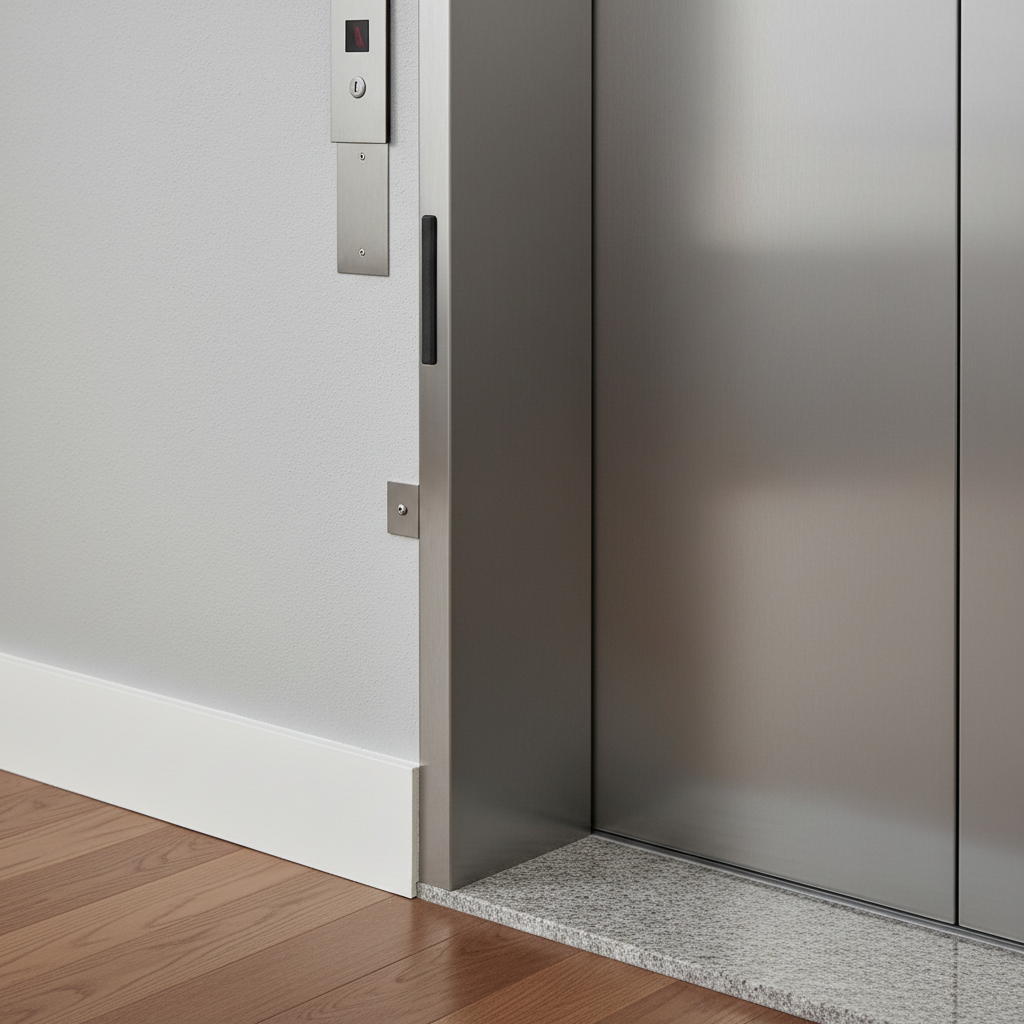

Bản vẽ 4: Chi tiết cửa vào (Door Entrance Detail)

Chi tiết cửa vào (Door Entrance Detail) là bản vẽ kỹ thuật mô tả phương thức kết nối giữa hệ thống cửa tầng thang máy và tường kiến trúc bao quanh, đảm bảo tính thẩm mỹ và độ kín khít an toàn. Bản vẽ này hiển thị rõ ràng cách thức lắp đặt khung bao cửa, vị trí và cao độ của ngưỡng cửa (sill) so với mặt sàn hoàn thiện, kết cấu của dải làm kín (seal) ngăn khói, mép giãn nở nhiệt và các chi tiết gia cố liên kết với tường lò trục.

Đặc biệt, bản vẽ này phải thể hiện sự tuân thủ nghiêm ngặt các tiêu chuẩn an toàn về khoảng cách khe hở. Ví dụ, chiều rộng cửa mở tim (center opening) hoặc mở lùa (side opening) điển hình là 0,91m (36 inch) để đảm bảo lối vào rộng rãi. Quan trọng hơn, bản vẽ cần xác định chiều sâu mở cửa từ 0,61m đến 0,76m và đảm bảo khoảng cách giữa cánh cửa tầng và cánh cửa cabin, cũng như giữa ngưỡng cửa và cabin, không vượt quá các giới hạn cho phép (thường là dưới 30mm) để ngăn ngừa nguy cơ kẹt chân hoặc vật dụng. Các thông số về vật liệu chịu lửa của cửa cũng được quy định rõ trong bản vẽ này nhằm đảm bảo an toàn phòng cháy chữa cháy cho tòa nhà.

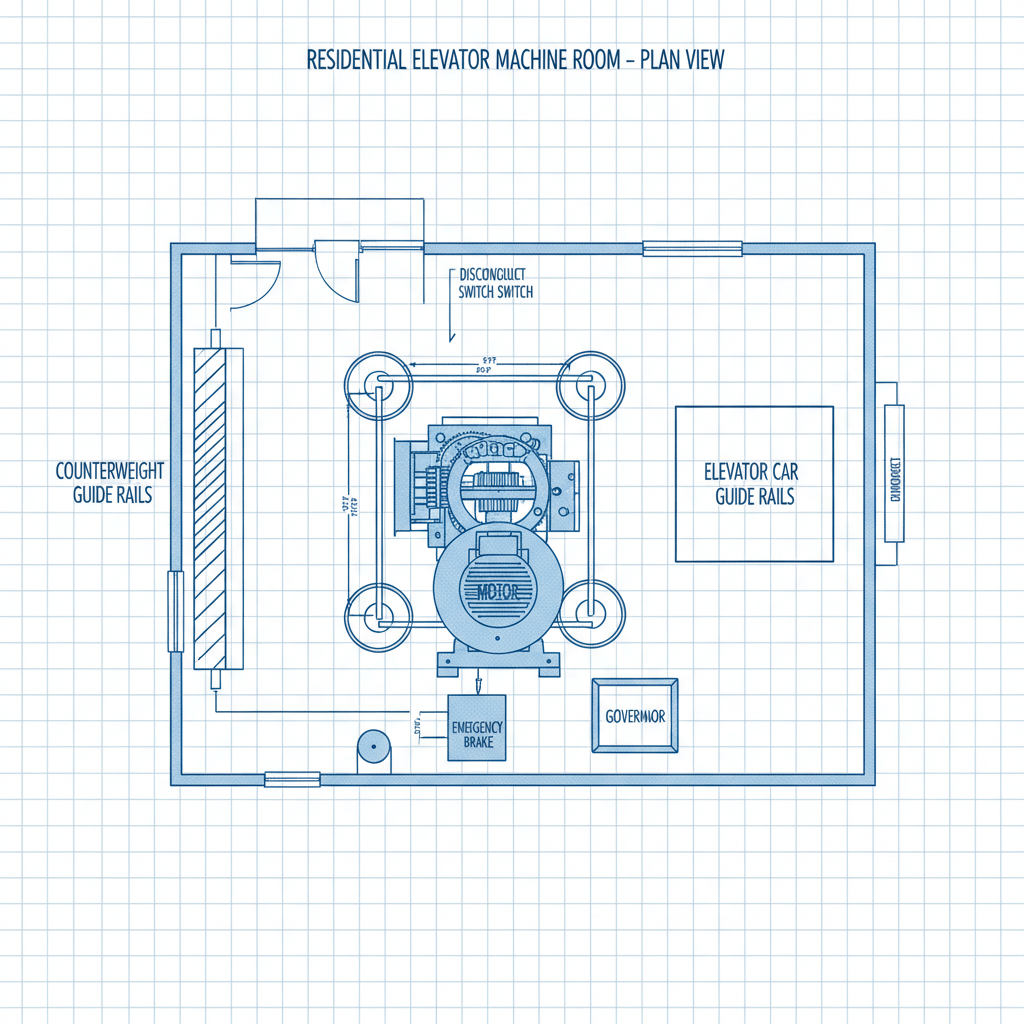

Bản vẽ 5: Sơ đồ phòng máy (Machine Room Plan)

Đối với các loại thang máy có phòng máy, Bản vẽ số 5 (Machine Room Plan) là tài liệu không thể thiếu, cung cấp góc nhìn từ trên xuống về cách bố trí các thiết bị động lực trung tâm. Bản vẽ này định vị chính xác nơi đặt máy kéo (motor), ròng rọc dẫn hướng (governor), hệ thống tủ điện điều khiển, vị trí móc treo palang cứu hộ và các khoảng không gian an toàn dành cho nhân viên kỹ thuật thao tác.

Theo quy chuẩn kỹ thuật, phòng máy cần được thiết kế với chiều cao tối thiểu là 1,6m (tuy nhiên khuyến khích cao hơn để thoáng khí) và diện tích sàn đủ rộng để bố trí thiết bị cũng như lối đi lại phục vụ bảo trì, sửa chữa. Bản vẽ cũng cần thể hiện hệ thống thông gió, cửa ra vào phòng máy có khóa an toàn và hệ thống chiếu sáng. Đối với công nghệ thang máy không phòng máy (Machine Room-Less – MRL) đang ngày càng phổ biến trong phân khúc gia đình, bản vẽ này sẽ được thay thế hoặc tích hợp vào bản vẽ đỉnh hố thang, thể hiện vị trí máy kéo được lắp đặt trực tiếp bên trong đỉnh lò trục, giúp tiết kiệm không gian kiến trúc đáng kể.

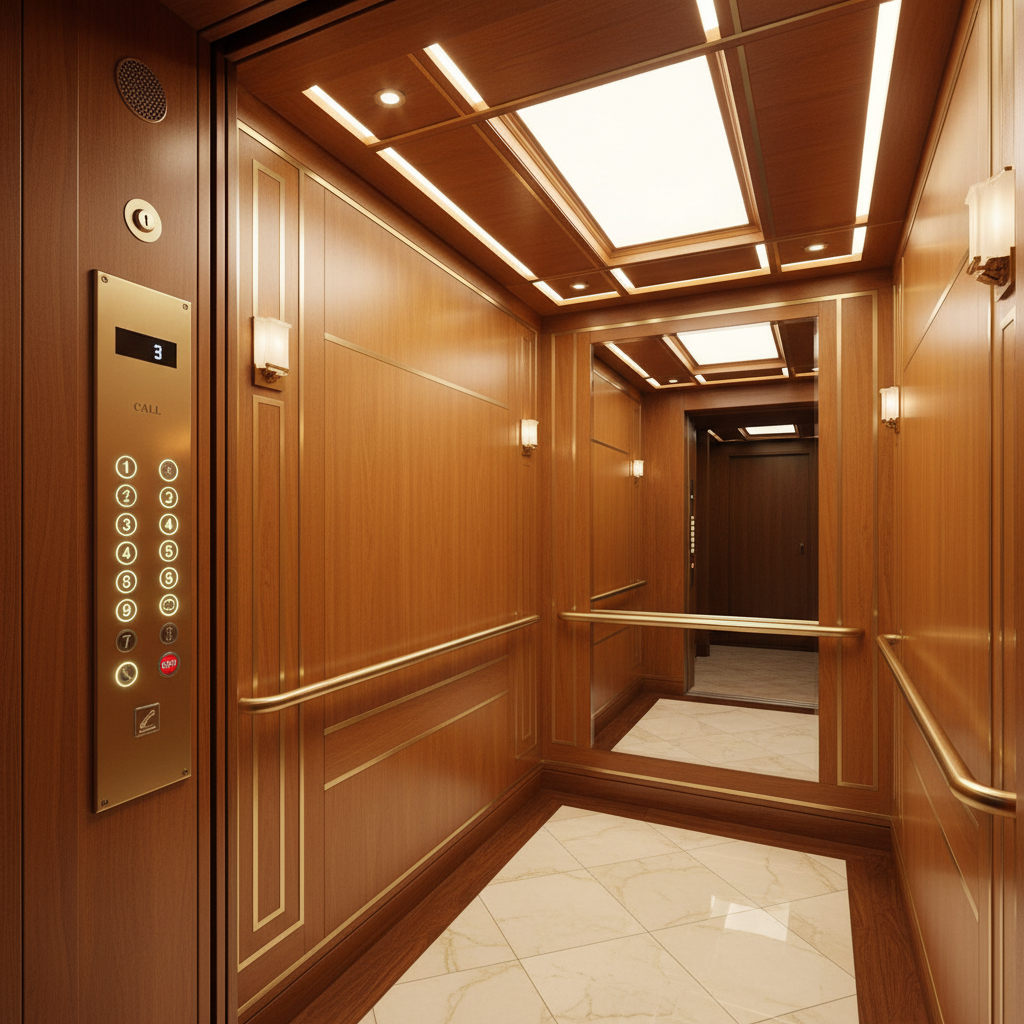

Bản vẽ 6: Thiết kế nội thất cabin (Car Interior Design)

Bản vẽ thiết kế nội thất cabin (Car Interior Design) không chỉ mang tính kỹ thuật mà còn thiên về thẩm mỹ và trải nghiệm người dùng (User Experience – UX), thể hiện chi tiết các vật liệu và bố trí bên trong buồng thang. Bản vẽ này mô tả cụ thể cấu trúc vách cabin (inox, kính, gỗ laminate…), thiết kế trần giả, loại sàn đá hoặc nhựa, vị trí và kiểu dáng của tay vịn an toàn, cùng hệ thống bảng điều khiển nút bấm (COP).

Các yếu tố nhân trắc học (Ergonomics) được thể hiện rõ nét trong bản vẽ này thông qua việc quy định vị trí lắp đặt các nút bấm thang máy. Tiêu chuẩn thường yêu cầu bảng điều khiển nằm ở độ cao từ 0,91m đến 1,2m tính từ mặt sàn để phù hợp với tầm tay của đa số người dùng, bao gồm cả trẻ em và người khuyết tật (tuân thủ tiêu chuẩn ADA nếu cần thiết). Ngoài ra, bản vẽ còn bao gồm sơ đồ bố trí đèn chiếu sáng để đảm bảo độ sáng tối thiểu (thường là 50-100 lux), vị trí quạt thông gió hoặc hệ thống điều hòa không khí, đảm bảo môi trường bên trong cabin luôn thoáng mát và dễ chịu.

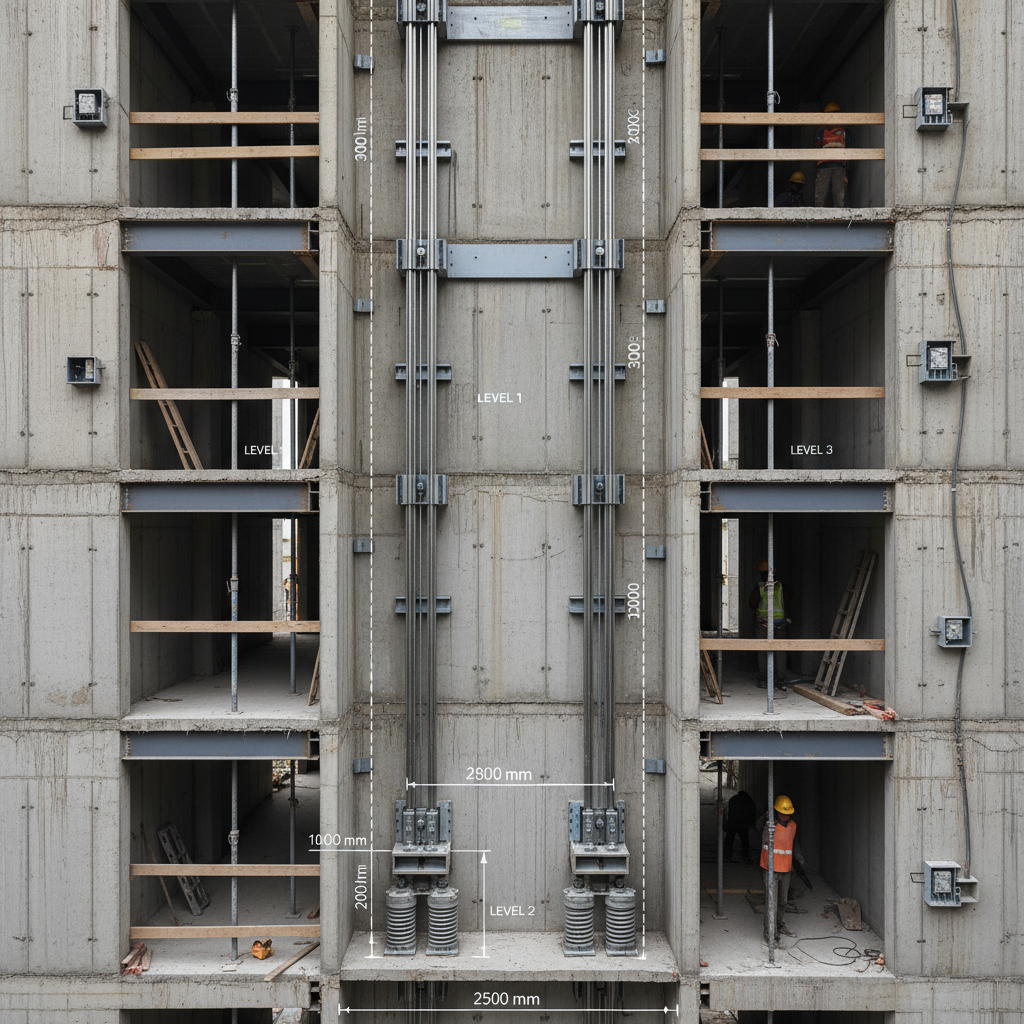

Bản Vẽ 7: Chi tiết lò trục (Hoistway Shaft Construction)

Bản vẽ chi tiết lò trục (Hoistway Shaft Construction) tập trung vào phần kết cấu chịu lực và dẫn hướng cho toàn bộ hệ thống thang máy di chuyển. Tài liệu này thể hiện quy cách và vị trí lắp đặt của hệ thống thanh ray dẫn hướng (Guide Rails) – thường sử dụng loại T-rail với trọng lượng điển hình là 6,5 lbs/foot cho thang gia đình – được cố định vào tường hố thang qua hệ thống bracket (giá đỡ). Bản vẽ cũng chỉ rõ vị trí của thiết bị giảm chấn (buffer) ở đáy hố, khoảng cách an toàn theo phương ngang từ tường đến cabin (running clearance) và kích thước lọt lòng của tường lò.

Yêu cầu kỹ thuật tối quan trọng được thể hiện trong bản vẽ này là độ thẳng đứng và độ phẳng của tường hố thang. Tường lò trục phải được thi công với độ chính xác cao, giới hạn sai số dẻo cứng (plumb deviation) chỉ được phép nằm trong vòng 12mm (½ inch) trên toàn bộ chiều cao của giếng thang. Điều này đảm bảo rằng thang máy di chuyển theo phương thẳng đứng tuyệt đối, không bị rung lắc, va quệt hay gây tiếng ồn do ma sát giữa rail và shoe dẫn hướng, đảm bảo tuổi thọ cho thiết bị và sự an toàn cho người sử dụng.

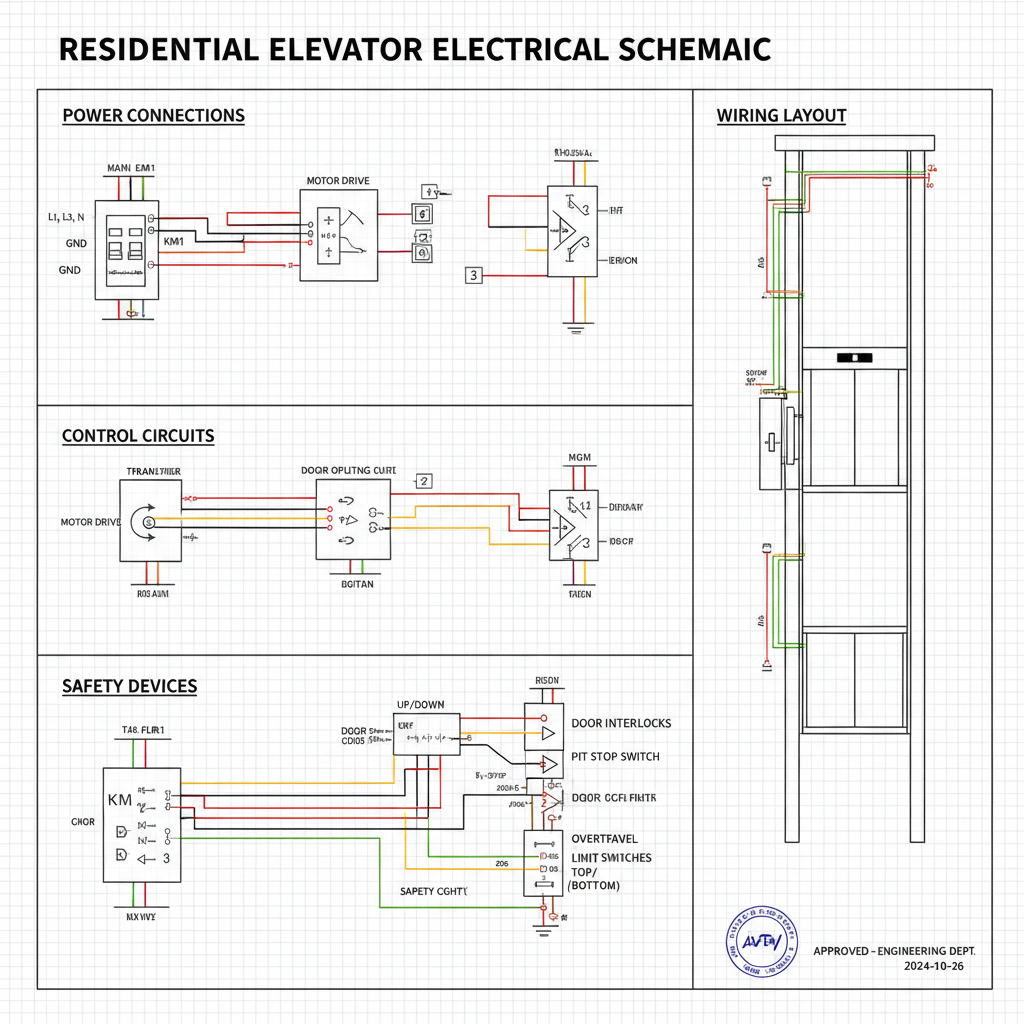

Bản vẽ 8: Sơ đồ điện (Electrical Schematic)

Bản vẽ sơ đồ điện (Electrical Schematic) là “hệ thần kinh” của thang máy, biểu diễn chi tiết logic điều khiển và hệ thống cung cấp năng lượng cho toàn bộ thiết bị. Bản vẽ này thể hiện đường đi của nguồn điện lưới cấp vào (Power Supply), sơ đồ mạch động lực điều khiển motor, mạch tín hiệu điều khiển tầng, và quan trọng nhất là chuỗi mạch an toàn (Safety Circuit) bao gồm các công tắc hành trình, công tắc cửa, công tắc quá tốc độ (Governor) và công tắc bảo vệ quá tải.

Hệ thống điện thang máy gia đình điển hình thường sử dụng nguồn điện 1 pha 220V hoặc 3 pha 380V (tương ứng 208/230V AC, 60Hz tại một số khu vực), với yêu cầu công suất dòng điện ổn định khoảng 30A – 40A. Bản vẽ sơ đồ điện phải được thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện quốc tế như ANSI A17.1 hoặc các tiêu chuẩn TCVN hiện hành. Nó giúp các kỹ sư điện kiểm soát việc đấu nối dây chính xác, ngăn ngừa nguy cơ chập cháy, rò rỉ điện và đảm bảo các tính năng an toàn như cứu hộ tự động (ARD) hoạt động tin cậy khi có sự cố mất điện đột ngột.

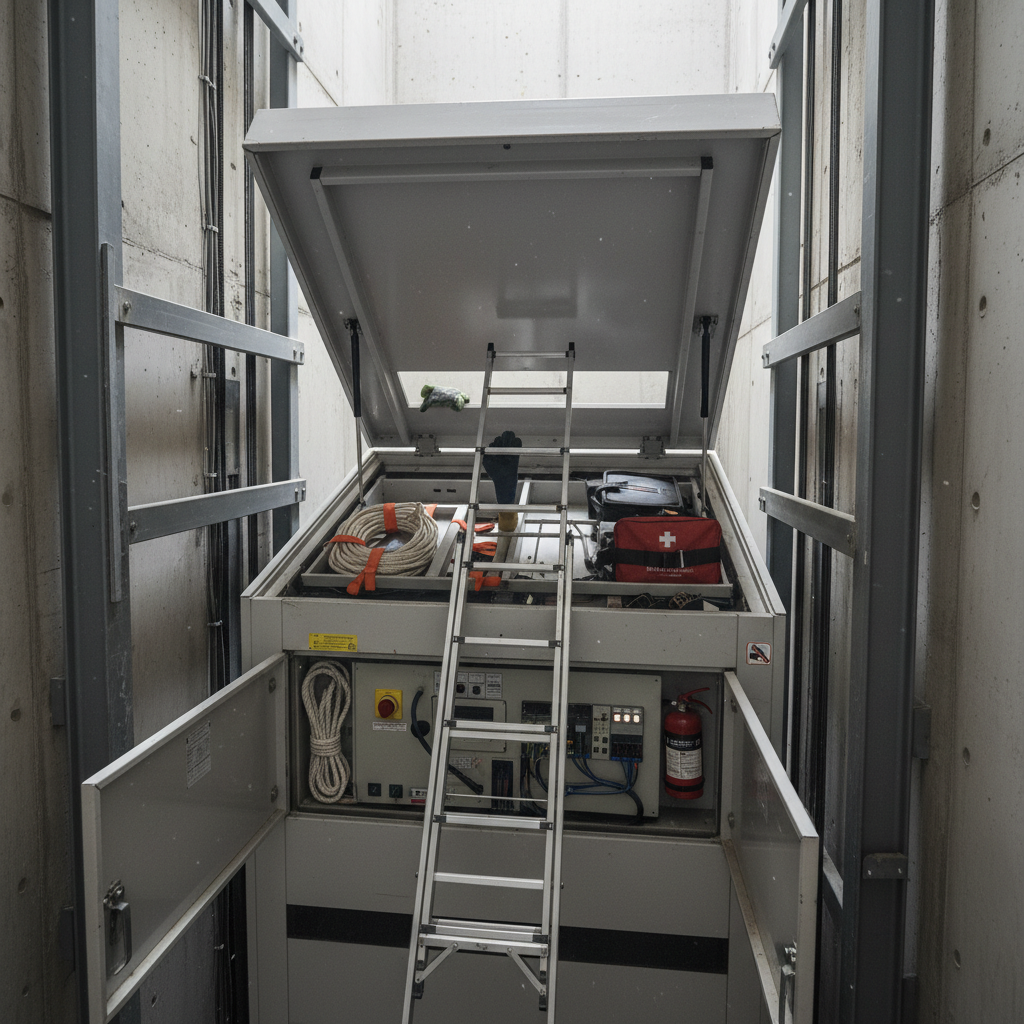

Bản vẽ 9: Chi tiết cứu hộ khẩn cấp (Emergency Rescue Opening)

Bản vẽ chi tiết cứu hộ khẩn cấp (Emergency Rescue Opening) là một phần bắt buộc trong hồ sơ thiết kế nhằm đảm bảo an toàn tính mạng con người trong các tình huống cực đoan. Bản vẽ này mô tả vị trí, kích thước và cơ chế hoạt động của cửa nắp thoát hiểm (emergency hatch) thường được bố trí trên trần cabin hoặc các cửa cứu hộ dọc hố thang. Ngoài ra, nó còn thể hiện vị trí của thang leo kỹ thuật (ladder) trong hố pit, hệ thống thông gió khẩn cấp và các công tắc dừng khẩn cấp (Emergency Stop).

Theo quy định an toàn, cửa nắp thoát hiểm trên trần cabin hoặc cửa kỹ thuật phải có kích thước tối thiểu là 0,6m x 0,6m để đảm bảo nhân viên cứu hộ có thể tiếp cận và đưa người ra ngoài dễ dàng. Bản vẽ cũng cần thể hiện quy trình cứu hộ bằng tay (manual rescue operation) trong trường hợp mất điện hoàn toàn, ví dụ như vị trí cần nhả phanh (brake release lever) trên máy kéo để đưa cabin về tầng gần nhất. Sự “sáng tạo” và tỉ mỉ trong bản vẽ này là yếu tố sống còn, giúp lực lượng cứu hộ thao tác nhanh chóng và chính xác khi sự cố xảy ra.

Những điều cần lưu ý khi thực hiện bản vẽ thang máy gia đình

Khi bắt tay vào thực hiện bộ bản vẽ thang máy gia đình, kiến trúc sư và kỹ sư cần phải cân nhắc kỹ lưỡng nhiều yếu tố để đảm bảo tính khả thi và an toàn tuyệt đối. Dưới đây là các lưu ý cốt lõi:

• Tiêu chuẩn và Quy định pháp lý: Mọi bản vẽ thiết kế thang máy gia đình bắt buộc phải tuân thủ các tiêu chuẩn an toàn quốc tế uy tín như ASME A17.1 (Hoa Kỳ), EN-81 (Châu Âu), GB7588 (Trung Quốc) hoặc TCVN (Việt Nam). Trước khi đặt bút vẽ, cần phải xin giấy phép xây dựng và tham vấn kỹ lưỡng các quy định của cơ quan quản lý địa phương, vì mỗi khu vực có thể có những yêu cầu đặc thù về phòng cháy chữa cháy và an toàn xây dựng khác nhau.

• Kích thước Lò trục tối ưu: Lò trục (giếng thang) cần được thiết kế với kích thước thông thủy phù hợp, thường có chiều rộng từ 0,91m đến 1,52m (36-60 inches) và chiều sâu từ 1,27m đến 1,90m (50-75 inches). Quan trọng nhất, hình dạng lò phải vuông vức, thẳng đứng tuyệt đối từ dưới lên trên mà không có độ nghiêng lệch. Sai số cho phép của tường lò chỉ được giới hạn trong khoảng 12mm (½ inch) để đảm bảo thang vận hành trơn tru.

• Độ sâu và Kết cấu Lò hầm (Pit): Phần hố pit cần có độ sâu linh hoạt tùy theo công nghệ thang: từ 150-300mm cho thang trục vít/thủy lực hoặc 450-700mm trở lên cho thang cáp kéo. Sàn hố pit phải dày ít nhất 100mm bê tông cốt thép chịu lực cao (300 kPa) và phải được thiết kế cao hơn mực nước ngầm tối đa hoặc có giải pháp chống thấm triệt để nhằm tránh tình trạng ngập nước gây hư hỏng thiết bị.

• Khoảng trống đầu (Overhead) an toàn: Chiều cao tầng trên cùng (OH) phải đủ lớn, đảm bảo khoảng cách an toàn từ trần tầng trên cùng đến đỉnh cabin đạt ít nhất 2,43m (8 feet). Tổng chiều cao OH thường rơi vào khoảng 2,44m đến 3,66m tùy tốc độ thang để dành không gian cho máy kéo, hệ thống khống chế vượt tốc và không gian trượt an toàn cho cabin (runby clearance).

• Yêu cầu về Phòng máy: Nếu sử dụng thang có phòng máy, kích thước phòng tối thiểu cần đạt 1,2m x 1,2m với chiều cao thông thủy ít nhất 1,6m. Vị trí phòng máy phải khô ráo, thoáng mát, tránh xa các bồn nước sinh hoạt để loại bỏ nguy cơ rò rỉ nước vào hệ thống điện, đồng thời cần bố trí lỗ thông gió (louver) để tản nhiệt cho động cơ.

• Hệ thống Cửa và Cabin: Cửa thang máy cần có chiều rộng thông thủy tối thiểu 0,6m đến 0,91m để thuận tiện đi lại. Khoảng cách khe hở giữa cửa tầng và cửa cabin không được vượt quá 10cm để đảm bảo an toàn (tiêu chuẩn 4-inch rule). Nội thất cabin phải trang bị đầy đủ tay vịn, điện thoại liên lạc khẩn cấp, đèn chiếu sáng dự phòng và hệ thống thông gió cưỡng bức.

• Hệ thống Điện và An toàn: Nguồn điện cấp phải ổn định (thường là 3 pha hoặc 1 pha kèm ổn áp), có dây tiếp địa (Earth) riêng biệt. Hệ thống an toàn bao gồm bộ khống chế vượt tốc (Governor), phanh cơ khí, giảm chấn (Buffer) đáy hố phải được tính toán chịu tải va chạm lên tới 6.500 lbs. Nên tích hợp hệ thống cứu hộ tự động (ARD/UPS) để đưa thang về tầng gần nhất khi mất điện.

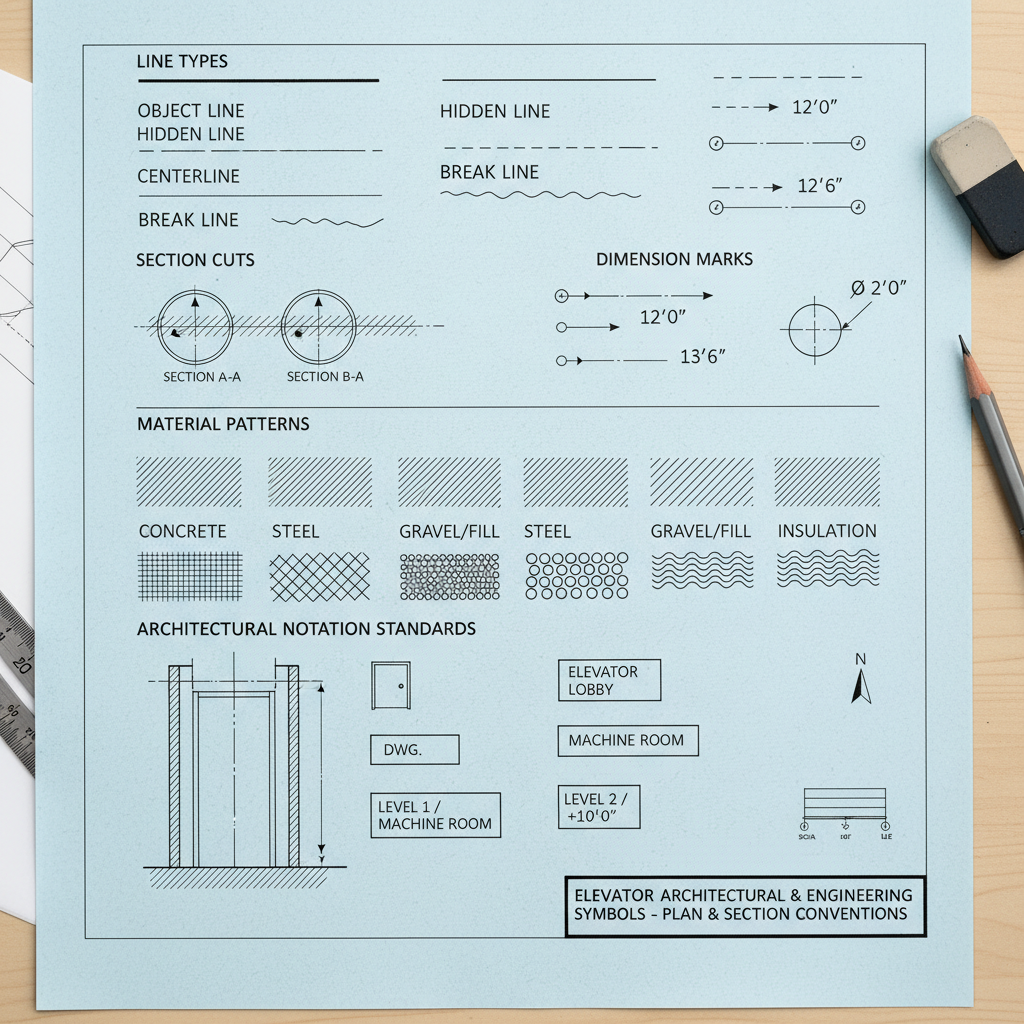

Các ký hiệu trong bản vẽ thang máy gia đình

Để đọc hiểu chính xác bản vẽ thang máy, người xem cần nắm vững hệ thống ký hiệu tiêu chuẩn được quy ước trong ngành kỹ thuật xây dựng và cơ khí thang máy:

• Các Loại Đường Vẽ (Line Types):

  • Đường liền dày (Continuous thick line): Biểu diễn các cạnh nhìn thấy, đường bao tường hố thang, vách cabin.

  • Đường liền mỏng (Continuous thin line): Dùng cho các đường gióng kích thước, đường dẫn ghi chú (leader lines).

  • Đường đứt nét (Dashed line): Thể hiện các bộ phận bị che khuất, ví dụ như phần đối trọng nằm sau cabin hoặc dầm bê tông âm sàn.

  • Đường tâm (Chain line/Center line): Đường gạch chấm mảnh dùng để xác định tâm giếng thang, tâm ray hoặc tâm cửa.

• Ký Hiệu Cửa (Doors):

  • Cửa mở xoay (Swing door): Vẽ bằng cung tròn kèm đường thẳng, có mũi tên chỉ hướng mở ra ngoài.

  • Cửa lùa trung tâm (Center Opening – CO): Hai mũi tên ngược chiều nhau hướng từ trung tâm ra hai bên.

  • Cửa lùa một phía (Side Opening – SO): Một mũi tên chỉ hướng trượt của cánh cửa.

• Ký Hiệu Cấu Trúc Hệ Thống:

  • Thanh ray (Guide rails): Thường được vẽ bằng ký hiệu chữ “T” hoặc hai đường song song nhỏ chạy dọc hố thang.

  • Đối trọng (Counterweight): Hình chữ nhật dài, thường có ký hiệu “CW” hoặc gạch chéo bên trong.

  • Máy kéo (Motor): Hình tròn hoặc vuông có chữ “M”, đặt tại vị trí phòng máy hoặc đỉnh hố.

  • Cáp tải (Ropes): Các đường mảnh hoặc chấm tròn nhỏ biểu diễn bó cáp.

• Ký Hiệu Vật Liệu (Material Patterns):

  • Bê tông (Concrete): Các dấu chấm nhỏ kết hợp hình tam giác nhỏ rải rác.

  • Tường gạch (Brick): Các đường gạch chéo song song (hatching).

  • Kim loại/Thép: Các đường gạch chéo đôi hoặc carô.

• Ký Hiệu Điện và An toàn:

  • Bảng điều khiển (Control Panel): Hình hộp chữ nhật có ký hiệu “CP” hoặc “C”.

  • Công tắc hành trình: Ký hiệu hình chữ Z hoặc nấm.

  • Giảm chấn (Buffer): Hình lò xo hoặc hình trụ đặt ở đáy hố pit.

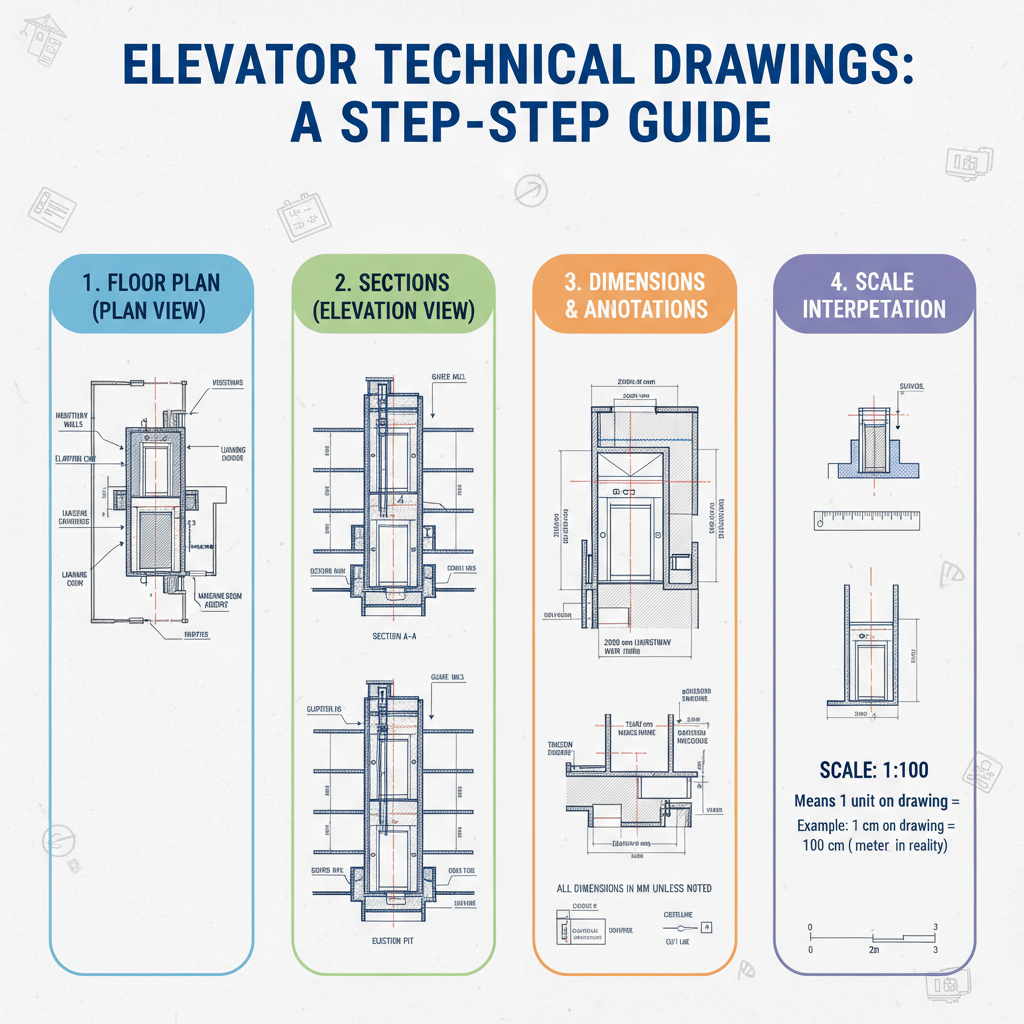

Hướng dẫn cách đọc bản vẽ thang máy gia đình

Việc đọc hiểu bản vẽ thang máy đòi hỏi sự tỉ mỉ và tuân theo trình tự logic để tránh sai sót trong quá trình giám sát thi công:

1. Xác định tỷ lệ và thông tin chung: Bước đầu tiên là kiểm tra khung tên (Title Block) ở góc bản vẽ để nắm bắt thông tin về dự án, ngày phát hành, và quan trọng nhất là tỷ lệ bản vẽ (Scale 1:50, 1:100…). Sử dụng thước tỷ lệ để đối chiếu nếu cần thiết.

2. Phân tích mặt bằng (Floor Plan): Bắt đầu từ bản vẽ mặt bằng để định vị hướng cửa, xác định trục tâm của thang so với trục lưới cột của tòa nhà. Kiểm tra kỹ kích thước thông thủy chiều Rộng x Chiều Sâu (W x D) của hố thang và so sánh với thực tế hiện trường.

3. Đối chiếu bản vẽ cắt (Section View): Chuyển sang bản vẽ cắt dọc để kiểm tra các cao độ (Elevation). Chú ý đặc biệt đến chiều sâu hố Pit (âm xuống so với cốt 0.00) và chiều cao OH (từ sàn tầng trên cùng đến sàn phòng máy/trần kỹ thuật). Xác định vị trí các dầm đà lanh tô (lintel) để treo cửa tầng.

4. Soi chi tiết kỹ thuật (Details): Xem các bản vẽ trích xuất chi tiết (Detail drawings) để hiểu rõ cách liên kết rail vào đà bê tông, cấu tạo ngưỡng cửa (Sill) và các chi tiết chống thấm hố pit. Chú ý đến các ghi chú về dung sai lắp đặt (tolerance).

5. Kiểm tra mâu thuẫn (Cross-Referencing): Luôn so sánh kích thước giữa các bản vẽ kiến trúc, kết cấu và bản vẽ thang máy. Nếu có sự chênh lệch, cần ưu tiên thông số trên bản vẽ chi tiết thang máy hoặc yêu cầu đơn vị thiết kế làm rõ (RFI) ngay lập tức để tránh đục phá bê tông sau này.

Kết luận

Bản vẽ thang máy gia đình là kim chỉ nam quyết định sự thành bại về mặt kỹ thuật và an toàn của công trình lắp đặt thang máy. Một bộ hồ sơ bản vẽ chuẩn chỉnh, chi tiết từ mặt bằng, cắt dọc đến các hệ thống điện và cứu hộ sẽ giúp gia chủ kiểm soát tốt chất lượng, dự toán chính xác chi phí và đảm bảo thang máy vận hành ổn định, bền bỉ theo thời gian. Hy vọng qua bài viết tổng hợp 9 loại bản vẽ và các hướng dẫn đọc hiểu trên, bạn đã trang bị đủ kiến thức để tự tin hơn trong quá trình giám sát ngôi nhà của mình. Nếu bạn cần tư vấn chuyên sâu hoặc hỗ trợ thiết kế bản vẽ thang máy miễn phí, hãy liên hệ ngay với chúng tôi tại thangmaygiadinh.net.vn để được đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tận tình nhất.
